Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz

Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz

El Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz es un conjunto de componentes electrónicos diseñado para desarrollar proyectos de identificación por radiofrecuencia, reconocimiento de tarjetas, registro de usuarios y sistemas automatizados de control de acceso.

Este kit incorpora un lector RFID RC522 de 13,56 MHz, una tarjeta blanca de proximidad, un llavero RFID azul y dos tiras de pines para realizar conexiones electrónicas.

La tecnología RFID permite identificar tarjetas y llaveros compatibles mediante comunicación inalámbrica de corto alcance, sin necesidad de contacto físico directo entre el identificador y el lector.

El módulo RC522 puede conectarse a una placa Arduino u otro microcontrolador compatible para recibir información de los identificadores y utilizarla en aplicaciones programadas.

Gracias a estas características, el Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz es ideal para desarrollar proyectos educativos de control de acceso, registro de asistencia, identificación de objetos, automatización y electrónica programable.

Es una herramienta práctica para estudiantes, docentes, técnicos electrónicos, ingenieros, desarrolladores y aficionados interesados en aprender sobre tecnología RFID, comunicación SPI y programación de microcontroladores.

Características del Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz

• Tecnología RFID: Permite desarrollar sistemas de identificación electrónica mediante radiofrecuencia.
• Frecuencia de funcionamiento: 13,56 MHz.
• Lector RC522: Módulo electrónico diseñado para comunicarse con tarjetas y llaveros RFID compatibles.
• Identificación sin contacto: Permite detectar identificadores compatibles al acercarlos a la antena del lector.
• Antena integrada: Incorporada directamente en la placa electrónica del RC522.
• Tarjeta RFID incluida: Tarjeta blanca para realizar pruebas de identificación.
• Llavero RFID incluido: Identificador portátil de color azul con argolla.
• Dos tiras de pines: Permiten preparar las conexiones del lector con otros componentes electrónicos.
• Alimentación del lector: 3,3 V DC.
• Interfaz principal: Comunicación SPI.
• Compatibilidad: Puede utilizarse con Arduino y microcontroladores compatibles.
• Lectura RFID: Permite obtener información de identificación de tarjetas compatibles.
• Escritura RFID: Permite desarrollar operaciones de escritura cuando la tarjeta, sus permisos y la programación lo admiten.
• Diseño compacto: Facilita su integración en prototipos electrónicos.
• Conexión mediante pines: Permite utilizar cables jumper o conectores apropiados.
• Aplicaciones educativas: Ideal para aprender identificación electrónica, programación y comunicación entre dispositivos.
• Automatización: Puede utilizarse para ejecutar acciones según la identificación de tarjetas programadas.
• Control de acceso: Adecuado para desarrollar prototipos de reconocimiento y autorización de usuarios.
• Registro de asistencia: Permite crear sistemas experimentales de identificación y registro.
• Integración electrónica: Puede utilizarse junto con pantallas, LEDs, buzzer, relés y otros componentes compatibles.

¿Qué es el Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz?

El Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz es un conjunto electrónico que permite experimentar con sistemas de identificación mediante tecnología RFID.

RFID significa identificación por radiofrecuencia, una tecnología que utiliza señales electromagnéticas para intercambiar información entre un lector y un identificador compatible.

En este kit, el lector RC522 se encarga de establecer la comunicación con tarjetas y llaveros que trabajan con la tecnología y frecuencia admitidas por el módulo.

Cuando una tarjeta compatible se aproxima al lector, es posible obtener información de identificación y enviarla a un microcontrolador.

Un programa desarrollado en Arduino puede interpretar esa información y determinar qué acción debe realizar el sistema.

Por ejemplo, es posible crear un proyecto donde se active un LED verde cuando se reconoce una tarjeta autorizada y un LED rojo cuando se presenta un identificador diferente.

También pueden desarrollarse prototipos de registro de asistencia, identificación de objetos y activación de dispositivos electrónicos.

El kit proporciona los elementos RFID principales, mientras que las funciones de control dependen del microcontrolador, la programación y los componentes adicionales utilizados.

¿Cómo funciona la tecnología RFID de 13,56 MHz?

La tecnología RFID permite intercambiar información mediante radiofrecuencia entre un lector y una tarjeta o llavero compatible.

El módulo RC522 incorpora una antena integrada que permite establecer comunicación con identificadores adecuados para su frecuencia de operación.

1. Generación del campo de radiofrecuencia

El lector RFID genera un campo electromagnético mediante su antena integrada.

Este campo permite establecer comunicación con tarjetas y llaveros compatibles que se encuentran a corta distancia.

2. Aproximación del identificador

El usuario acerca una tarjeta o llavero RFID compatible al módulo lector.

No es necesario conectar físicamente la tarjeta al circuito.

3. Comunicación RFID

El lector establece comunicación con el identificador y obtiene la información permitida por su tecnología y configuración.

4. Lectura de identificación

El módulo puede obtener un identificador de la tarjeta y transmitirlo a un microcontrolador mediante la interfaz de comunicación correspondiente.

5. Procesamiento de la información

Arduino u otro controlador compatible recibe los datos y los procesa mediante un programa.

6. Ejecución de una acción

Según las condiciones programadas, el sistema puede activar un LED, emitir una señal sonora, mostrar un mensaje o controlar un mecanismo mediante componentes adicionales.

Importante: La identificación y autorización de usuarios dependen de la programación y del sistema de seguridad implementado. El lector por sí solo no constituye un sistema de control de acceso completo.

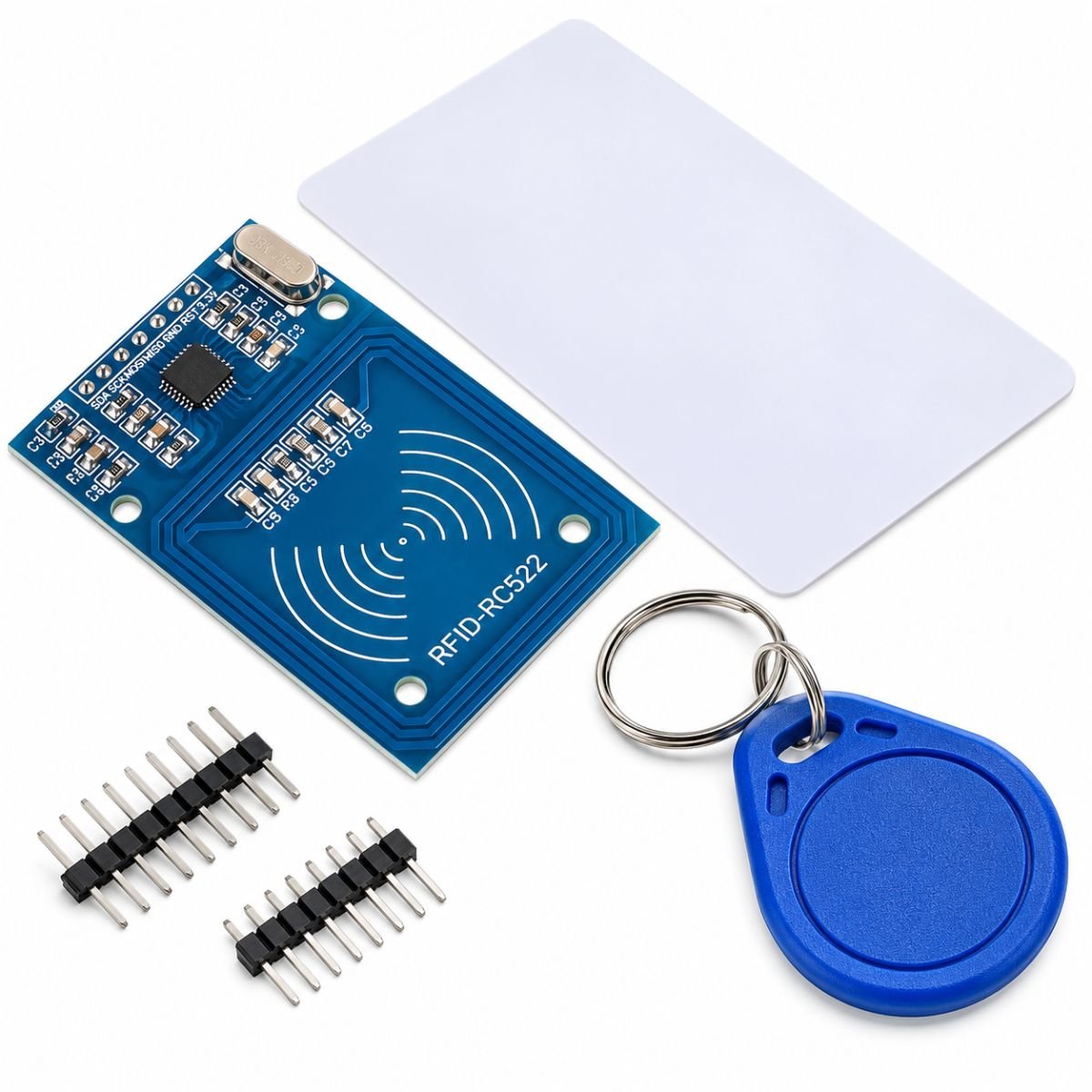

¿Qué incluye el Kit RFID RC522?

1. Módulo lector RFID RC522

Es el componente principal del kit.

Se trata de una placa electrónica azul que incorpora el circuito de lectura RFID y una antena integrada.

Permite establecer comunicación con tarjetas y llaveros RFID compatibles de 13,56 MHz.

Puede conectarse a microcontroladores mediante una interfaz SPI apropiada.

2. Tarjeta RFID blanca

El kit incluye una tarjeta de proximidad de color blanco.

Esta tarjeta permite desarrollar pruebas de lectura e identificación utilizando el módulo RC522.

Puede utilizarse en proyectos educativos de registro, reconocimiento y control electrónico.

3. Llavero RFID azul

Incluye un identificador RFID de color azul con argolla metálica.

Su presentación permite utilizarlo como identificador portátil en proyectos de demostración.

Es práctico para experimentar con sistemas de identificación de usuarios y prototipos de acceso electrónico.

4. Dos tiras de pines

El kit incluye dos tiras de conectores metálicos.

Estos elementos permiten preparar las conexiones del módulo lector para integrarlo con cables jumper y otros componentes electrónicos.

Dependiendo del montaje, puede ser necesario soldar los pines a la placa.

Conexiones del módulo RFID RC522

El módulo lector RFID RC522 dispone de diferentes terminales utilizados para su alimentación y comunicación con microcontroladores.

La interfaz SPI permite intercambiar información entre el lector y el controlador.

Identificación de terminales

Pin	Función
3.3V	Alimentación de 3,3 V DC.
GND	Tierra o referencia eléctrica.
SDA / SS	Selección del dispositivo en comunicación SPI.
SCK	Señal de reloj SPI.
MOSI	Comunicación de datos desde el controlador hacia el lector.
MISO	Comunicación de datos desde el lector hacia el controlador.
RST	Señal de reinicio del módulo.
IRQ	Señal de interrupción para aplicaciones compatibles.

Advertencia: El lector RFID RC522 utiliza alimentación de 3,3 V y sus señales deben respetar los niveles eléctricos admitidos.

Cuando se utiliza con placas Arduino que trabajan con lógica de 5 V, puede ser necesaria una adaptación de niveles para evitar daños.

No conectes directamente señales de 5 V a las entradas del lector sin verificar su compatibilidad eléctrica.

¿Para qué sirve el Kit RFID RC522 para Arduino?

El Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz permite desarrollar sistemas electrónicos que identifican tarjetas y llaveros compatibles mediante radiofrecuencia.

Su principal utilidad es incorporar funciones de identificación sin contacto a proyectos programables.

Funciones principales

• Detectar tarjetas RFID compatibles.
• Reconocer llaveros de proximidad compatibles.
• Leer identificadores electrónicos.
• Desarrollar prototipos de control de acceso.
• Crear proyectos educativos de registro de asistencia.
• Identificar usuarios en sistemas programados.
• Integrar lectores RFID con Arduino.
• Activar indicadores LED según identificadores reconocidos.
• Generar alertas sonoras mediante módulos buzzer.
• Mostrar información de identificación en pantallas compatibles.
• Desarrollar proyectos experimentales de inventario.
• Realizar prácticas de comunicación SPI.
• Crear sistemas de automatización basados en identificación.
• Desarrollar proyectos de robótica y electrónica educativa.

Aplicaciones del Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz

1. Sistemas de control de acceso electrónico

El kit permite desarrollar prototipos de control de acceso que utilizan tarjetas o llaveros para identificar usuarios.

Puede conectarse a una placa Arduino y utilizarse junto con dispositivos de control apropiados.

El programa puede comparar identificadores con una lista previamente registrada y ejecutar acciones según el resultado.

Para aplicaciones reales de seguridad deben utilizarse mecanismos de autenticación adecuados y no depender exclusivamente del identificador UID de una tarjeta.

2. Registro de asistencia

El Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz permite crear proyectos educativos de registro de asistencia mediante tarjetas electrónicas.

Cuando se presenta una tarjeta compatible, el microcontrolador puede procesar el identificador y registrar un evento en el sistema programado.

Puede complementarse con pantallas LCD, módulos de almacenamiento y otras interfaces compatibles.

3. Identificación de estudiantes

Puede utilizarse en proyectos educativos donde cada estudiante dispone de una tarjeta o llavero RFID compatible.

Un programa puede relacionar los identificadores con registros previamente configurados.

Esta aplicación resulta útil para aprender sobre identificación electrónica y desarrollo de sistemas de información.

4. Identificación de objetos

El módulo permite desarrollar sistemas experimentales de identificación de objetos mediante etiquetas RFID compatibles.

Puede utilizarse en actividades de laboratorio, demostraciones y proyectos de organización de materiales.

La lectura de cada identificador puede asociarse con información almacenada en un programa o base de datos.

5. Proyectos de inventario electrónico

Puede utilizarse para desarrollar prototipos de inventario donde los objetos se relacionan con identificadores RFID compatibles.

El lector permite obtener información que un controlador puede utilizar para registrar entradas, salidas o movimientos de materiales.

Las funciones de almacenamiento y consulta requieren programación y componentes adicionales.

6. Sistemas con indicadores LED

El lector RFID puede integrarse con Arduino y diferentes indicadores luminosos.

Por ejemplo, el programa puede activar un LED verde cuando reconoce un identificador registrado y un LED rojo cuando detecta uno diferente.

Es una aplicación práctica para comprender cómo combinar sensores, programación e indicadores electrónicos.

7. Alarmas y avisos electrónicos

Puede utilizarse junto con un buzzer compatible para emitir sonidos según los eventos de identificación.

Esta aplicación permite desarrollar prototipos que generan avisos al reconocer una tarjeta o llavero.

8. Proyectos con pantallas LCD

El kit puede integrarse con Arduino y una pantalla LCD compatible.

La pantalla puede mostrar mensajes programados como:

• Tarjeta detectada.
• Usuario registrado.
• Identificador reconocido.
• Acceso autorizado.
• Acceso denegado.

Los mensajes dependen de las funciones programadas en el controlador.

9. Automatización de dispositivos

El sistema puede utilizarse para activar dispositivos electrónicos mediante una identificación RFID.

Por ejemplo, puede desarrollarse un prototipo donde Arduino active un relé compatible después de reconocer una tarjeta autorizada.

Las cargas eléctricas deben controlarse mediante módulos adecuados y respetando sus requisitos de seguridad.

10. Maquetas educativas de seguridad

Permite desarrollar maquetas de puertas y sistemas de acceso controlados electrónicamente.

Es útil para demostrar conceptos de identificación, programación y automatización.

11. Proyectos de robótica

El módulo puede utilizarse en proyectos robóticos donde sea necesario identificar tarjetas o etiquetas compatibles.

El sistema puede ejecutar acciones programadas después de reconocer un identificador.

12. Aprendizaje de tecnología RFID

Es ideal para estudiantes y aficionados que desean comprender el funcionamiento de la identificación por radiofrecuencia.

Permite realizar prácticas relacionadas con lectura de datos, comunicación SPI, programación y automatización.

Especificaciones técnicas del Kit RFID RC522

Característica	Información
Nombre comercial	Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz
Código SKU	ARD-SETRFID
Modelo del lector	RC522
Tecnología	RFID
Frecuencia	13,56 MHz
Alimentación del lector	3,3 V DC
Comunicación principal	SPI
Antena	Integrada en la placa electrónica
Tipo de identificación	Sin contacto mediante radiofrecuencia
Tarjeta incluida	1 tarjeta RFID blanca
Llavero incluido	1 llavero RFID azul con argolla
Conectores incluidos	2 tiras de pines
Placa del lector	Color azul
Compatibilidad	Arduino y otros microcontroladores compatibles
Funciones de lectura	Identificación de tarjetas y llaveros compatibles
Funciones de escritura	Dependientes de la tarjeta utilizada y sus permisos
Programación	Requiere un controlador y software compatible
Aplicaciones	Control de acceso, registro de asistencia e identificación electrónica
Alcance de lectura	Depende del identificador, la antena y las condiciones de funcionamiento
Incluye Arduino	No

¿Cómo conectar el lector RFID RC522 a Arduino?

El módulo RFID RC522 puede comunicarse con una placa Arduino mediante la interfaz SPI.

La conexión requiere respetar las características eléctricas de ambos dispositivos.

Paso 1. Identifica los componentes

Ubica el módulo RFID RC522, la tarjeta de proximidad, el llavero y las tiras de pines.

Paso 2. Prepara los conectores

Instala los pines correspondientes en el módulo lector, utilizando soldadura cuando sea necesario.

Paso 3. Identifica las conexiones

Localiza los terminales de alimentación, tierra y comunicación SPI de la placa RC522.

Paso 4. Verifica la alimentación

El módulo debe utilizar una alimentación compatible de 3,3 V DC.

No conectes su entrada de alimentación directamente a 5 V.

Paso 5. Comprueba los niveles lógicos

Si utilizas una placa Arduino con lógica de 5 V, verifica la necesidad de adaptación de niveles para las señales conectadas al lector.

Paso 6. Conecta la comunicación SPI

Realiza las conexiones correspondientes entre el RC522 y el microcontrolador según el pinout de la placa utilizada.

Paso 7. Configura Arduino IDE

Utiliza un entorno de programación compatible e instala las bibliotecas requeridas para trabajar con el RC522.

Paso 8. Carga un programa de prueba

Prepara un programa que permita detectar y leer identificadores RFID compatibles.

Paso 9. Acerca la tarjeta

Coloca la tarjeta blanca cerca de la antena del lector y comprueba que el sistema detecte su identificador.

Paso 10. Prueba el llavero RFID

Acerca el llavero azul y verifica que el lector pueda reconocerlo.

Paso 11. Programa una acción

Configura el microcontrolador para activar un indicador, mostrar un mensaje o ejecutar una función determinada según el identificador leído.

Ventajas del Kit RFID RC522 para Arduino

Identificación sin contacto

Permite reconocer tarjetas y llaveros compatibles mediante radiofrecuencia.

Componentes incluidos

Incorpora el lector RC522, una tarjeta, un llavero y pines de conexión.

Compatibilidad con Arduino

Puede integrarse en proyectos Arduino mediante las conexiones y programación adecuadas.

Aplicaciones versátiles

Permite desarrollar prototipos de control de acceso, registro de asistencia, identificación de objetos y automatización.

Aprendizaje práctico

Facilita comprender conceptos de RFID, comunicación SPI y programación de microcontroladores.

Integración con otros módulos

Puede utilizarse con pantallas, LEDs, buzzer, relés y otros componentes electrónicos compatibles.

Diseño compacto

El módulo lector puede instalarse en prototipos, maquetas y montajes electrónicos.

Desarrollo de proyectos personalizados

Permite implementar diferentes funciones mediante programación, según las necesidades del proyecto.

Recomendaciones de uso y seguridad

• Alimenta el módulo lector RC522 con 3,3 V DC.
• No conectes directamente 5 V a su pin de alimentación.
• Respeta los niveles lógicos admitidos por el módulo.
• Utiliza adaptación de niveles cuando conectes señales incompatibles.
• Identifica correctamente los terminales antes de realizar conexiones.
• Comprueba el esquema de conexiones correspondiente a tu placa Arduino.
• Evita cortocircuitos entre los pines.
• Desconecta la alimentación antes de modificar el circuito.
• Protege el módulo contra humedad y líquidos.
• Evita golpes y esfuerzos sobre la placa electrónica.
• Utiliza tarjetas y llaveros RFID compatibles con el RC522.
• No presupongas compatibilidad con identificadores RFID de 125 kHz.
• Utiliza bibliotecas y programación apropiadas.
• Comprueba el funcionamiento de los identificadores antes de implementar el proyecto.
• No utilices únicamente el UID de una tarjeta como mecanismo de seguridad para instalaciones sensibles.
• Para sistemas reales de control de acceso, incorpora autenticación, protección y mecanismos de seguridad adecuados.
• No conectes cerraduras eléctricas ni otras cargas directamente a los pines del módulo lector.

Preguntas frecuentes sobre el Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz

¿Para qué sirve el Kit RFID RC522?

Sirve para desarrollar proyectos de identificación electrónica mediante tarjetas y llaveros RFID compatibles.

¿Qué frecuencia utiliza?

El lector trabaja con tecnología RFID de 13,56 MHz.

¿Incluye tarjeta RFID?

Sí. Incluye una tarjeta blanca de proximidad.

¿Incluye llavero RFID?

Sí. Incluye un llavero azul con argolla.

¿Incluye Arduino?

No. La placa Arduino debe adquirirse por separado.

¿Es compatible con Arduino UNO?

Sí. Puede utilizarse con Arduino UNO mediante comunicación SPI, respetando la alimentación de 3,3 V y adaptando los niveles lógicos cuando sea necesario.

¿Puede utilizarse con ESP32?

Sí. Puede integrarse con ESP32 mediante una conexión SPI compatible y programación apropiada.

¿Necesita programación?

Sí. Para identificar tarjetas y realizar acciones se requiere un microcontrolador con un programa compatible.

¿Puede utilizarse para control de acceso?

Sí. Es adecuado para desarrollar prototipos educativos de control de acceso. Las instalaciones reales requieren mecanismos adicionales de seguridad.

¿Sirve para registrar asistencia?

Sí. Puede utilizarse en proyectos programados de identificación y registro de usuarios.

¿Puede reconocer diferentes tarjetas?

Sí. Puede detectar diferentes identificadores RFID compatibles y procesarlos mediante un programa.

¿Puede leer información de tarjetas?

Puede realizar operaciones de lectura con tarjetas compatibles, según su tecnología, configuración y permisos.

¿Puede escribir información?

Puede utilizarse para operaciones de escritura en tarjetas compatibles que permitan esta función.

¿Funciona con tarjetas RFID de 125 kHz?

No. El RC522 trabaja a 13,56 MHz y no está diseñado para leer identificadores de 125 kHz.

¿Puede conectarse a una pantalla LCD?

Sí. Un microcontrolador compatible puede procesar la información del lector y mostrar resultados en una pantalla LCD.

¿Puede activar un LED?

Sí. Arduino puede activar indicadores LED según las condiciones definidas en el programa.

¿Puede activar una alarma?

Puede integrarse con un buzzer o módulo de alarma compatible mediante un controlador programado.

¿Puede abrir una cerradura?

Puede formar parte de un sistema programado que controle una cerradura mediante interfaces eléctricas adecuadas. El lector por sí solo no acciona cerraduras.

¿A qué distancia funciona?

La distancia de lectura depende del identificador utilizado, la antena, la orientación y las condiciones de funcionamiento.

¿Necesita contacto directo?

No. La comunicación RFID permite realizar identificación sin contacto físico directo.

¿Es adecuado para estudiantes?

Sí. Es útil para aprender electrónica, identificación por radiofrecuencia, comunicación SPI y programación.

¿Incluye cables jumper?

No. El contenido identificado incluye lector, tarjeta, llavero y dos tiras de pines. Los cables jumper se adquieren por separado.

Contenido del Kit RFID RC522 para Arduino

• 1 módulo lector RFID RC522 de 13,56 MHz.
• 1 tarjeta RFID blanca de proximidad.
• 1 llavero RFID azul con argolla metálica.
• 2 tiras de pines de conexión.

Importante: No incluye placa Arduino, protoboard, cables jumper, pantalla LCD, módulo buzzer, relés, cerraduras electrónicas ni otros accesorios utilizados en las imágenes demostrativas.

¿Por qué elegir el Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz?

El Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz permite aprender y experimentar con tecnologías de identificación electrónica.

Su lector de 13,56 MHz, tarjeta incluida, llavero y conectores facilitan comenzar a desarrollar proyectos de lectura RFID utilizando un microcontrolador compatible.

Puede integrarse en prototipos de control de acceso, sistemas de registro, identificación de objetos y proyectos electrónicos educativos.

Además, permite combinar lectura RFID con programación, indicadores visuales, avisos sonoros y mecanismos de automatización.

Es una herramienta práctica para quienes desean desarrollar conocimientos de electrónica, microcontroladores y sistemas de identificación sin contacto.

Compra tu Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz en GERIZIM SAS

En GERIZIM SAS encontrarás módulos RFID, sensores, placas Arduino, protoboards, cables jumper y accesorios para desarrollar proyectos de electrónica, robótica y automatización.

El Kit RFID RC522 para Arduino con Tarjeta y Llavero de Proximidad 13,56 MHz es ideal para desarrollar proyectos de identificación electrónica, control de acceso educativo y sistemas programables.

Complementa tus proyectos con los componentes electrónicos disponibles en nuestra tienda.

GERIZIM SAS – Tecnología, electrónica y soluciones para tus proyectos.
