MODULO CONVERTIDOR RS232 A TTL MAX3232

MODULO CONVERTIDOR RS232 A TTL MAX3232

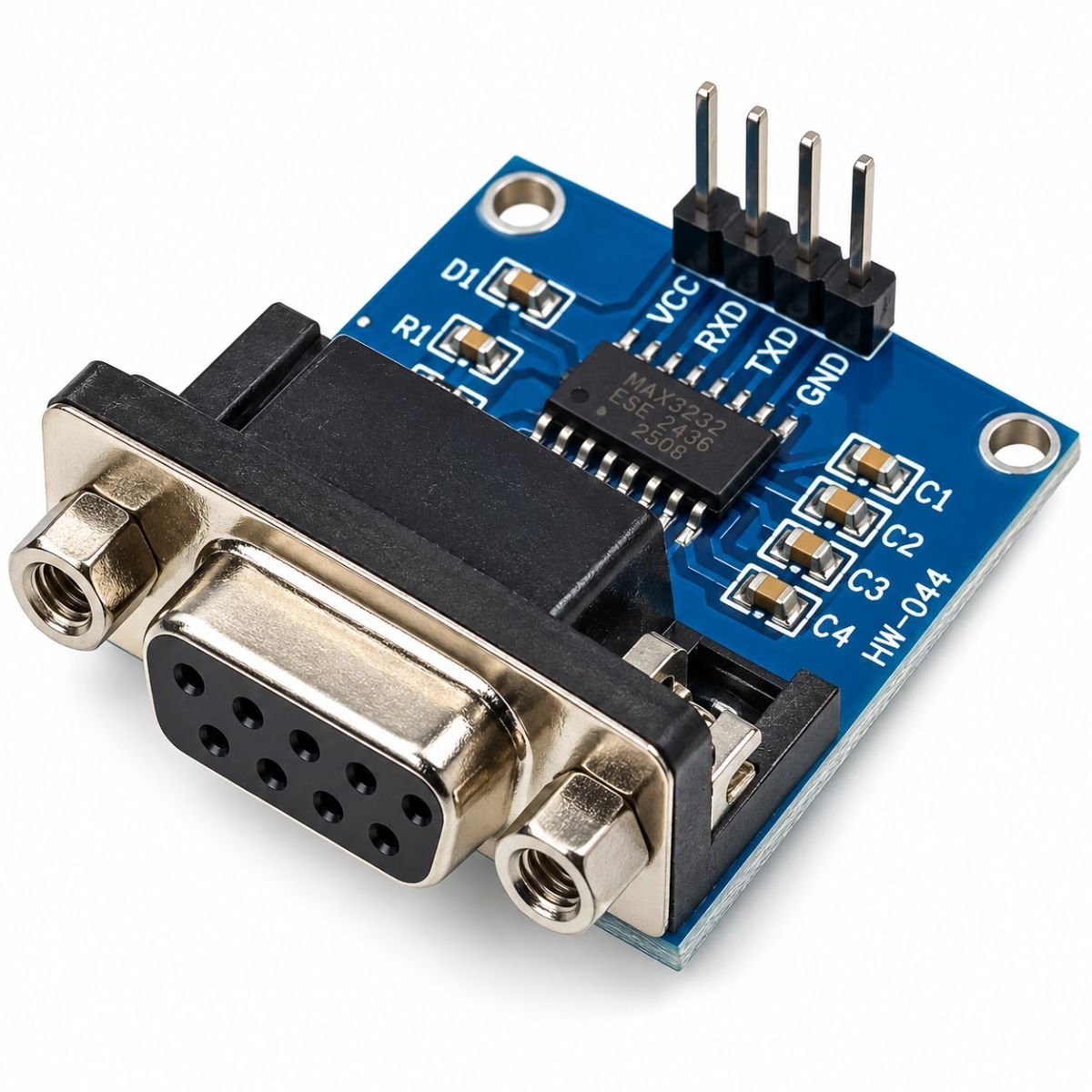

El MODULO CONVERTIDOR RS232 A TTL MAX3232 es una interfaz electrónica diseñada para facilitar la comunicación serial entre dispositivos que utilizan señales RS232 y circuitos o placas que trabajan mediante comunicación TTL.

El módulo incorpora el integrado MAX3232, encargado de realizar la conversión de las señales necesarias para establecer comunicación entre ambos tipos de interfaz. Su formato compacto permite integrarlo fácilmente en proyectos electrónicos, desarrollos con Arduino, prácticas educativas, prototipos y sistemas que requieren comunicación serial.

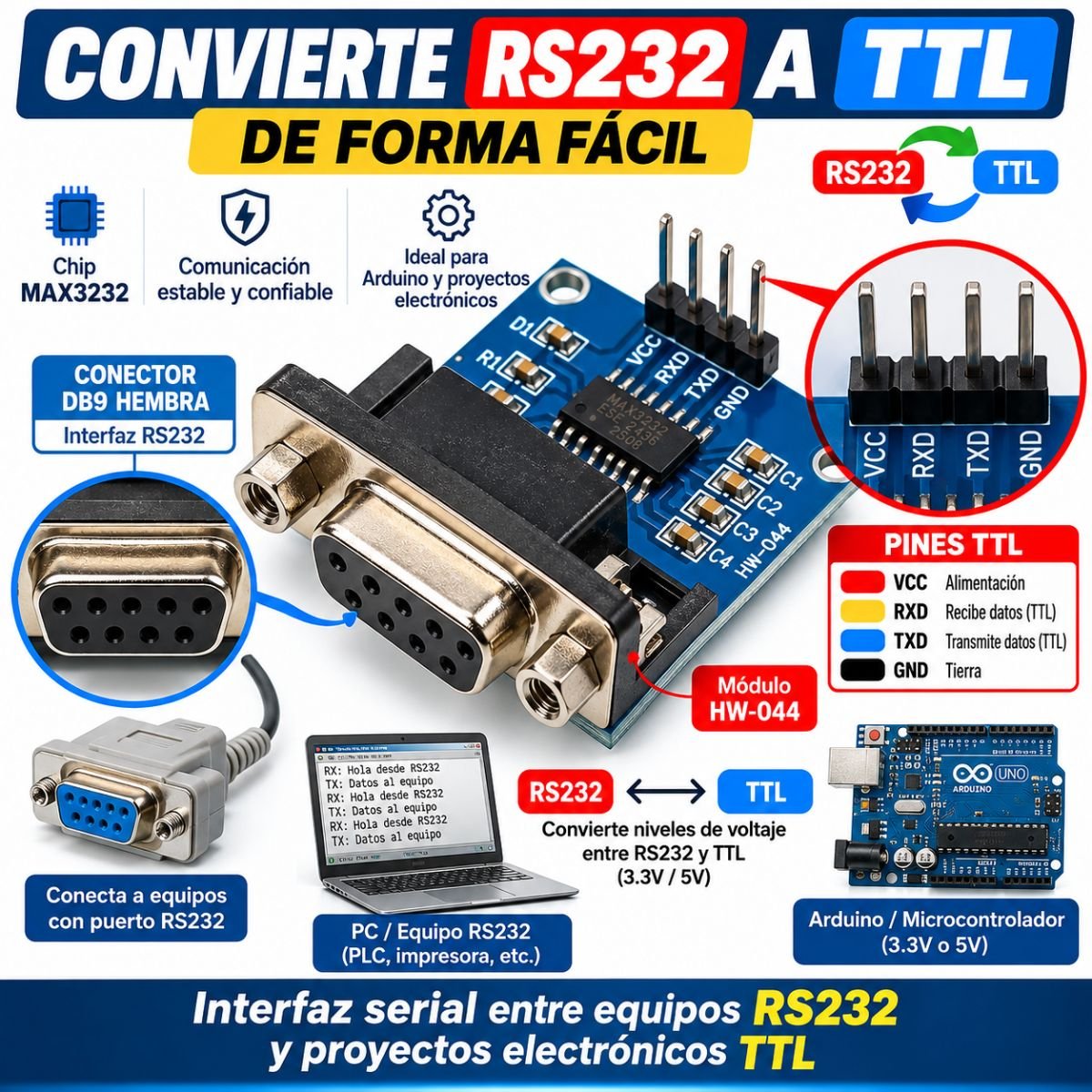

Conector RS232

Cuenta con un conector DB9 hembra, utilizado para conectar dispositivos que dispongan de una interfaz serial RS232 compatible. Este conector permite incorporar equipos con puerto serial a proyectos electrónicos que necesitan intercambiar información mediante comunicación TTL.

Terminales TTL

En el lado TTL del módulo se encuentran claramente identificados cuatro terminales:

• VCC: terminal de alimentación del módulo.
• RXD: terminal de recepción de datos.
• TXD: terminal de transmisión de datos.
• GND: conexión de tierra o referencia común.

Características principales

• Tipo de producto: Módulo convertidor de comunicación serial
• Conversión: RS232 a TTL
• Circuito integrado: MAX3232
• Conector serial: DB9 hembra
• Terminales: VCC, RXD, TXD y GND
• Referencia visible en la tarjeta: HW-044
• Formato compacto para integración en proyectos electrónicos
• Adecuado para pruebas, desarrollo y prototipos

Aplicaciones

Este módulo puede utilizarse en proyectos donde sea necesario establecer comunicación serial entre un dispositivo con interfaz RS232 y una placa o circuito electrónico con comunicación TTL.

• Proyectos con Arduino
• Desarrollo con microcontroladores
• Comunicación serial entre dispositivos
• Pruebas de electrónica
• Prototipos y proyectos educativos
• Integración de equipos con puerto DB9
• Interfaces entre equipos RS232 y circuitos TTL

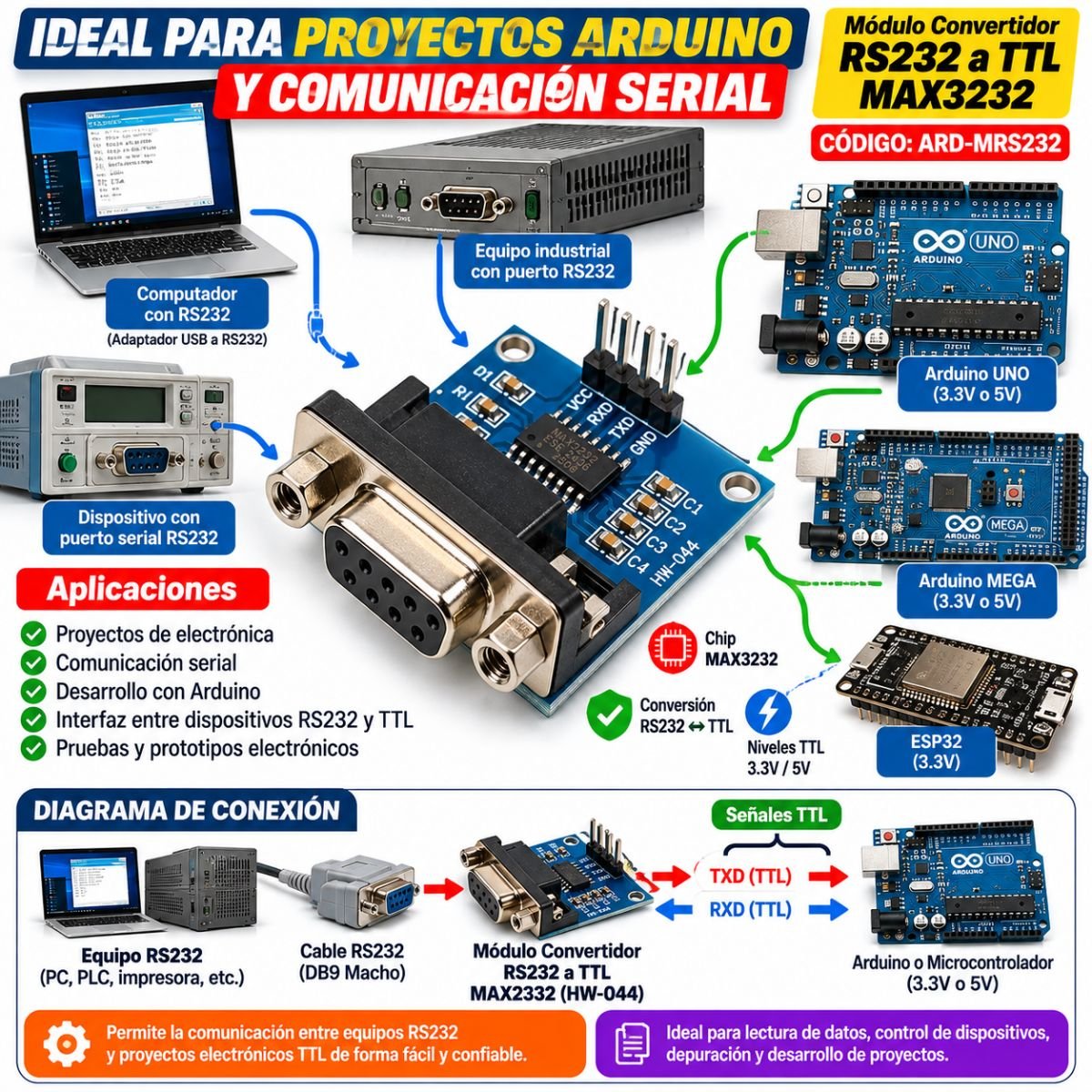

Conexión práctica

La conexión puede realizarse utilizando el DB9 hembra en el lado RS232 y los terminales RXD y TXD en el lado TTL. Los pines VCC y GND permiten alimentar y establecer la referencia eléctrica correspondiente del módulo.

Importante: antes de realizar la conexión, verifica la distribución de pines, alimentación y configuración serial de los dispositivos que vas a utilizar.

Contenido

1 × Módulo Convertidor RS232 a TTL MAX3232.
