Módulo Fuente de Poder 5V – 3.3V

Módulo Fuente de Poder 5V – 3.3V

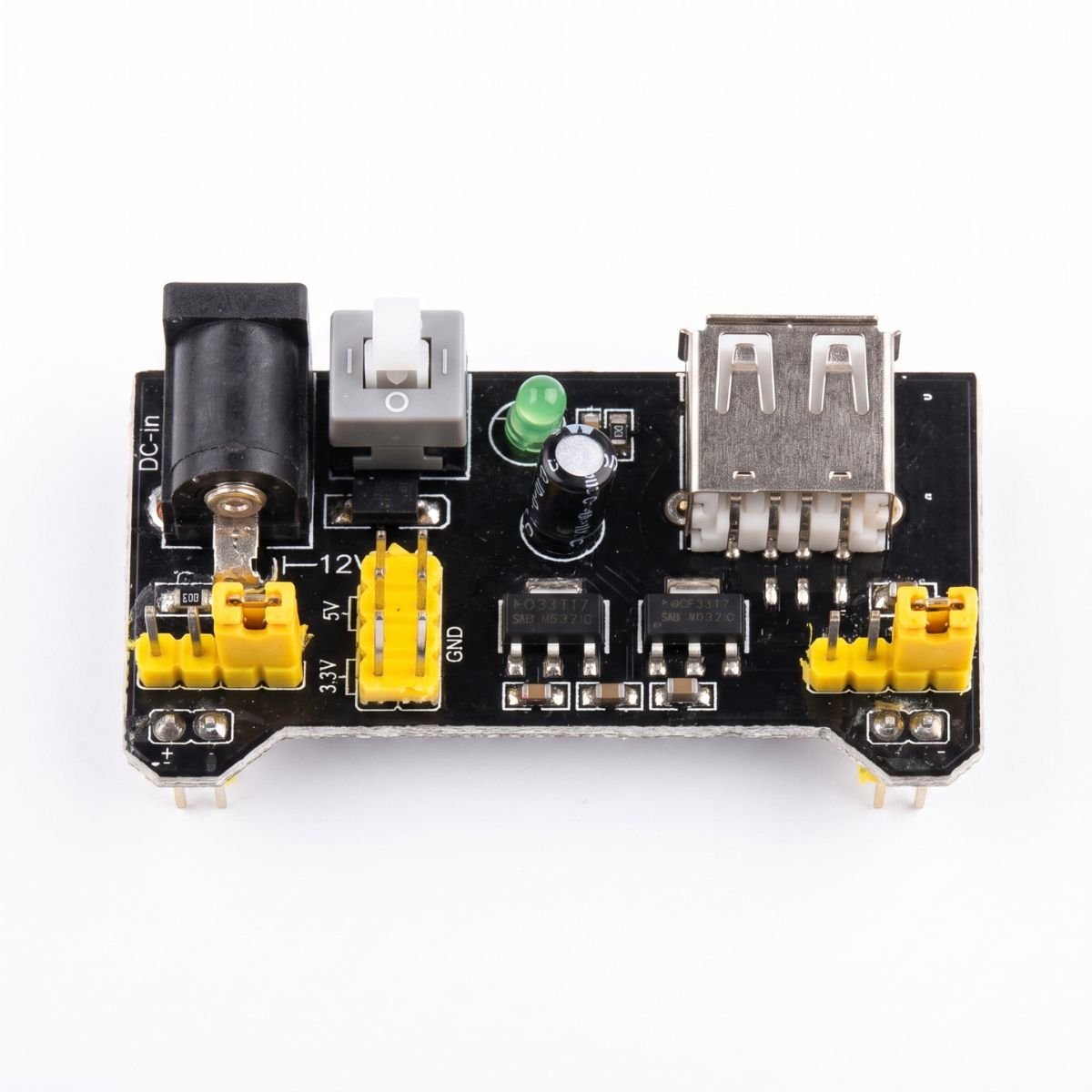

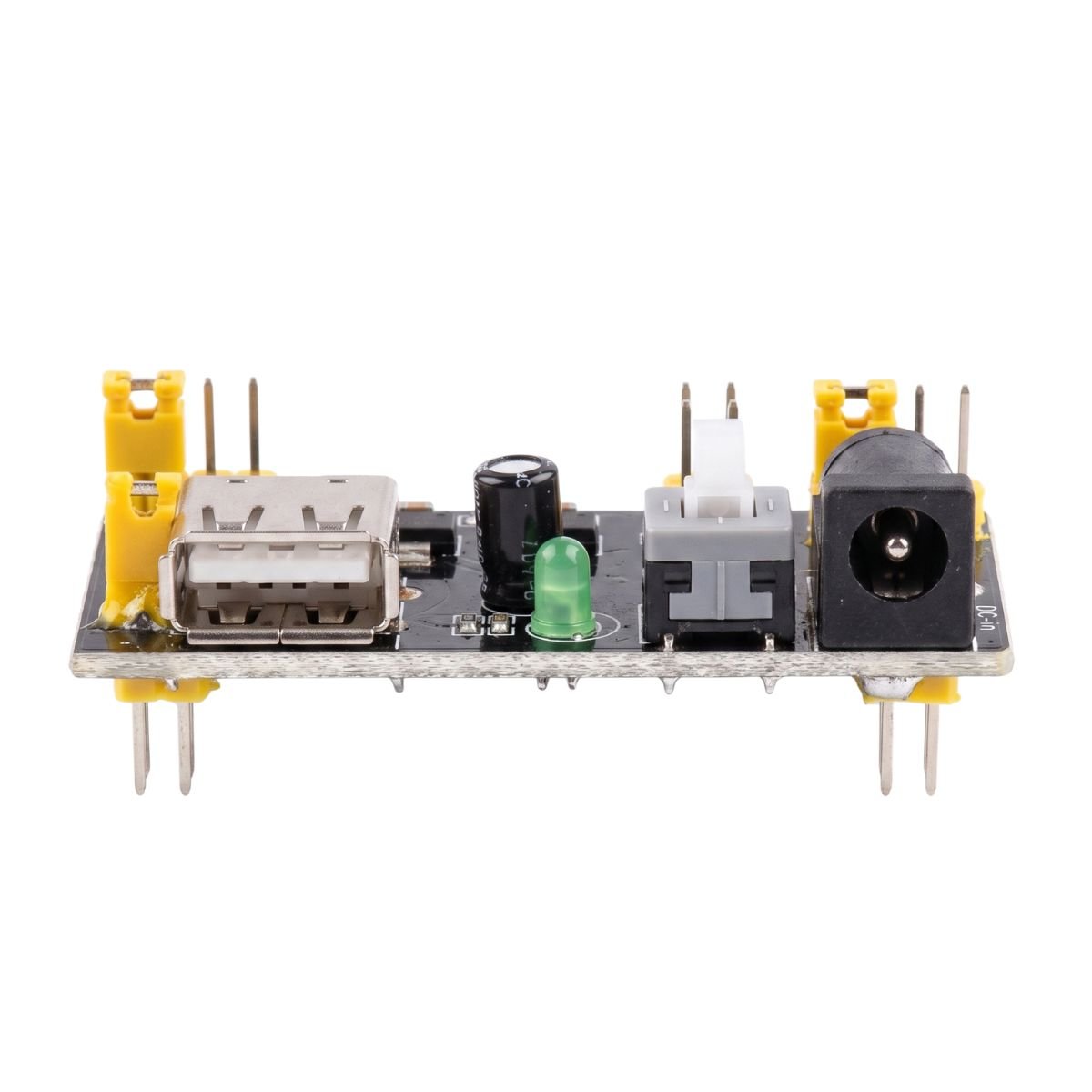

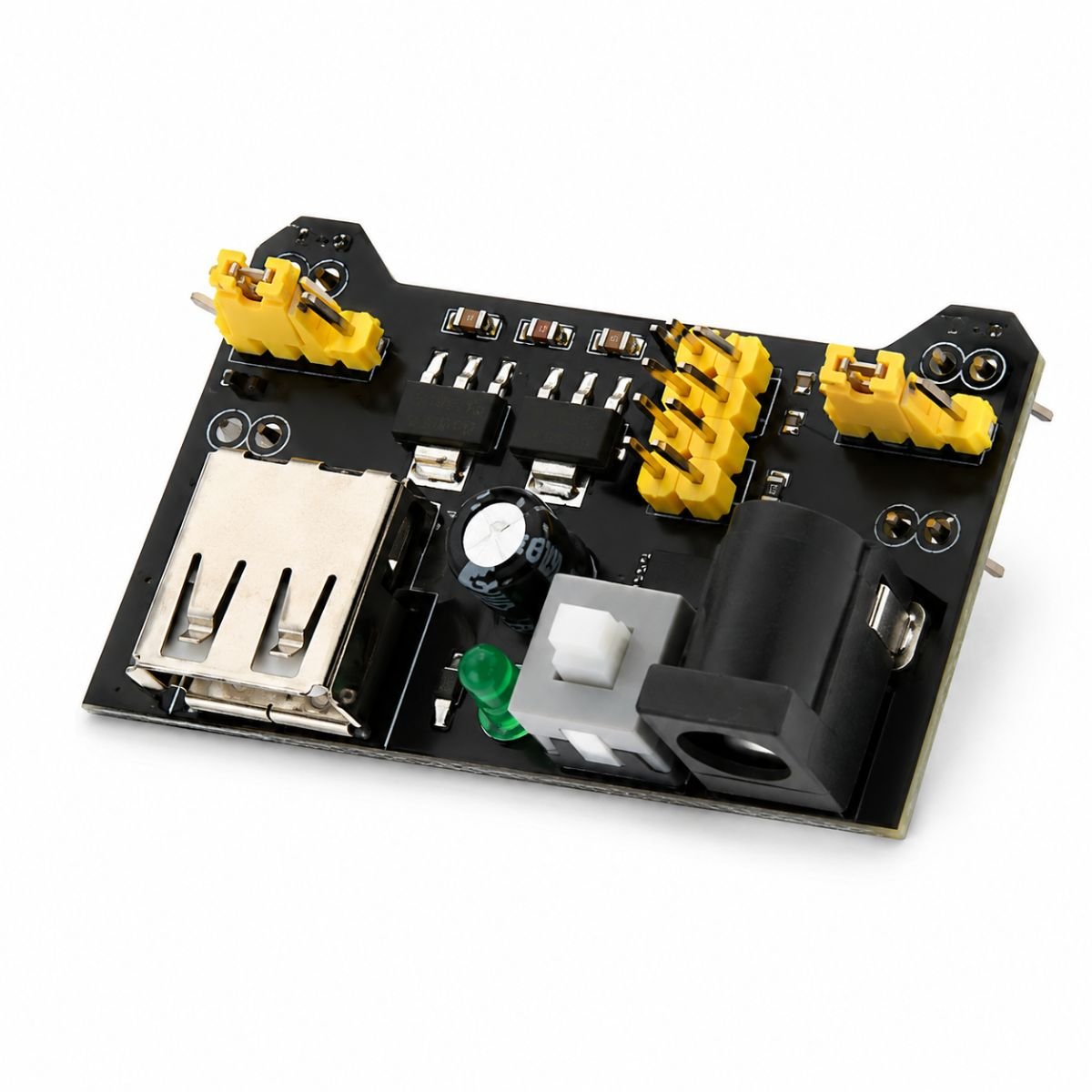

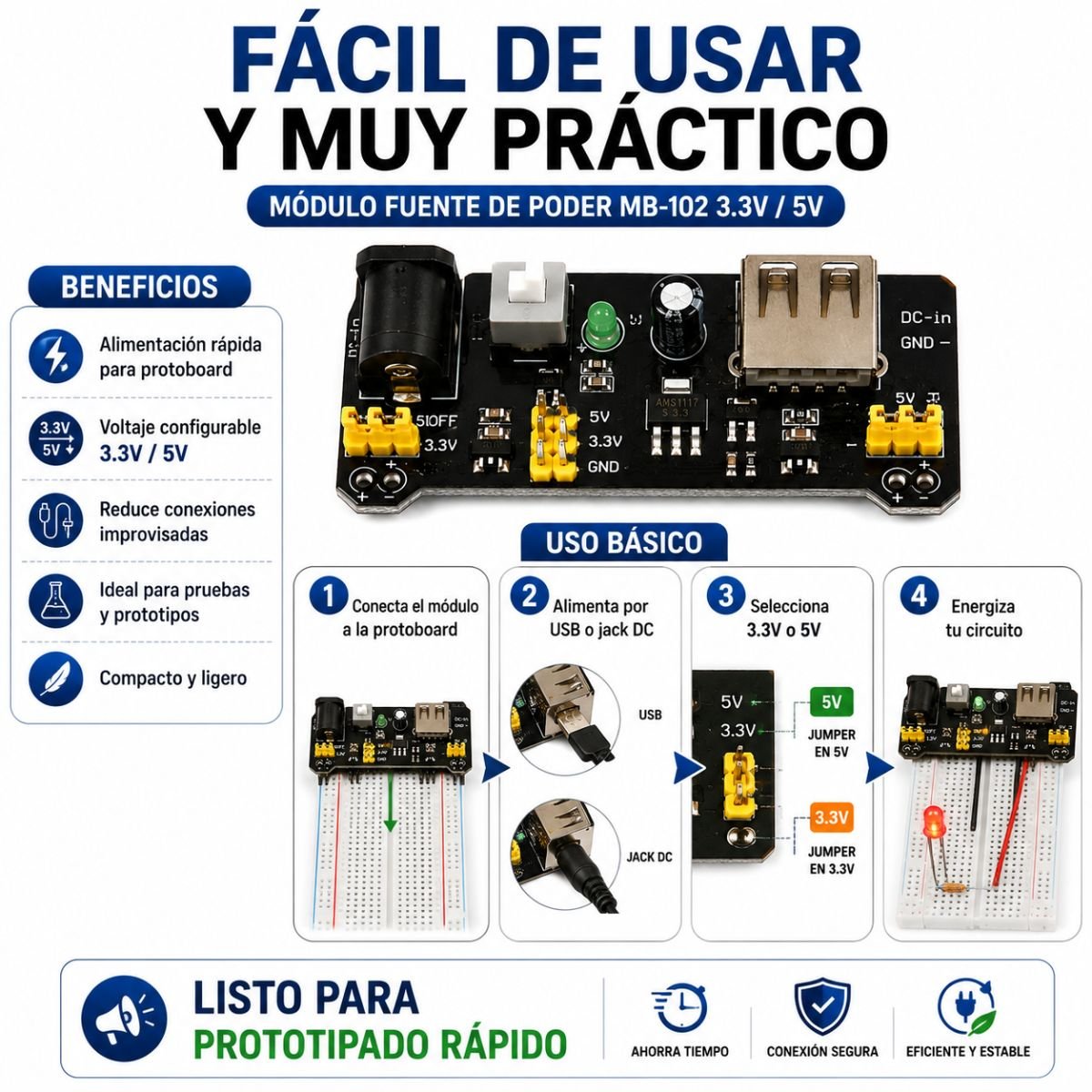

El módulo fuente de poder MB-102 permite distribuir alimentación de 3.3 V o 5 V directamente en los rieles de una protoboard compatible. Es útil para prototipos, pruebas de circuitos y proyectos educativos de electrónica.

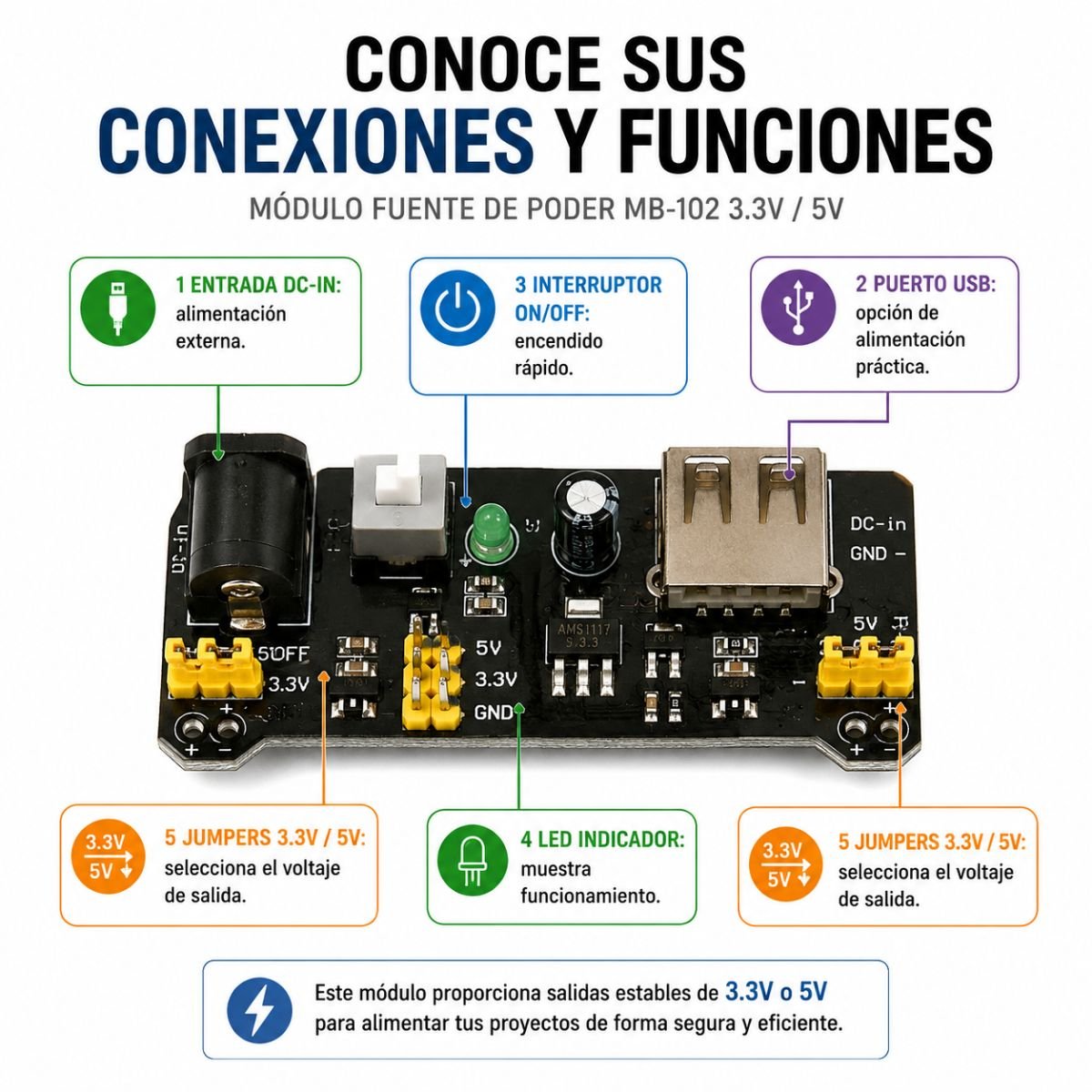

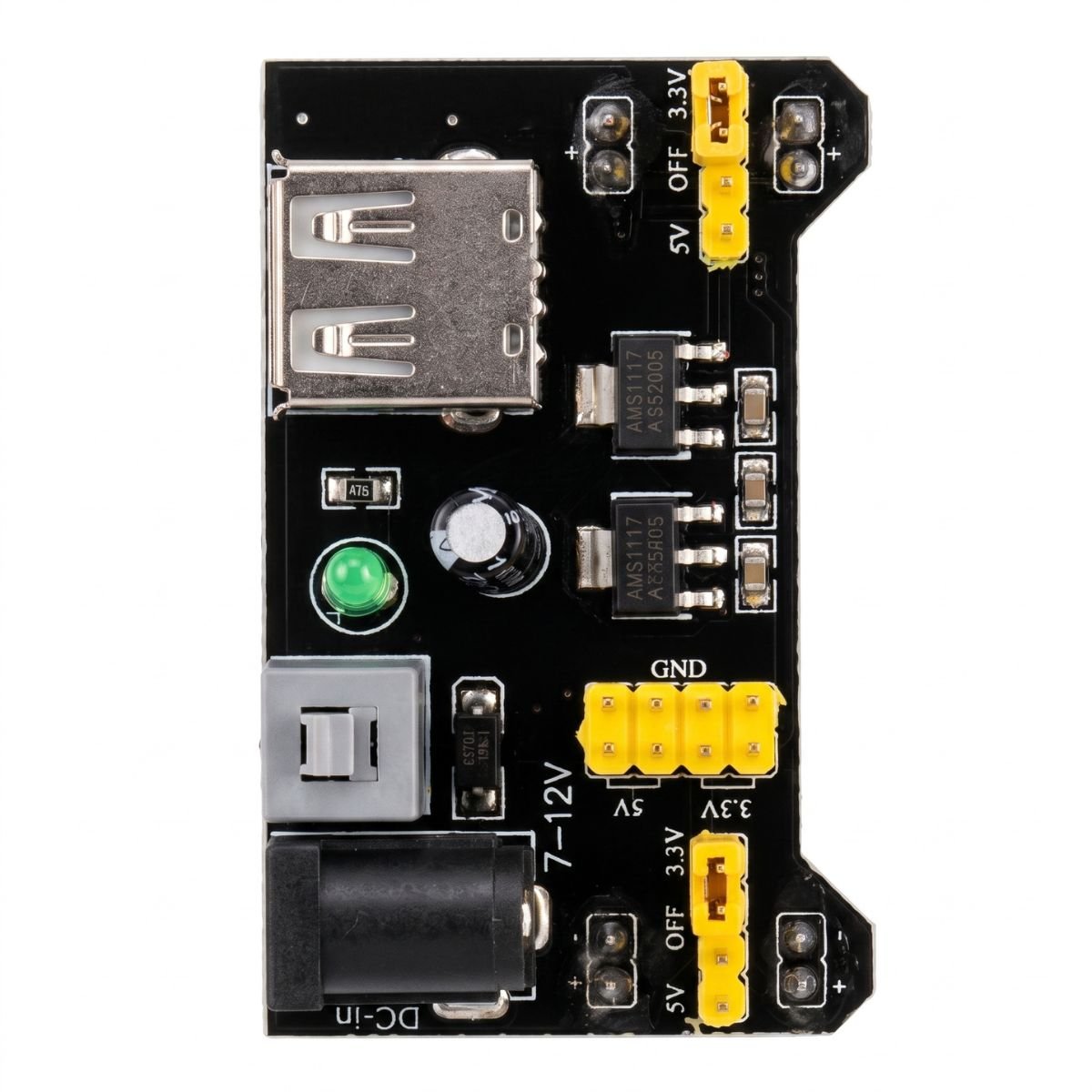

Características principales

• Salidas seleccionables de 3.3 V y 5 V DC.
• Dos selectores independientes para los rieles de la protoboard.
• Posiciones de selección: 3.3 V, OFF y 5 V.
• Jack DC tipo barril marcado para entrada de 7 a 12 V.
• Interruptor general y LED indicador.
• Puerto USB-A hembra visible; su función exacta requiere confirmación.
• Cabezal auxiliar rotulado para 3.3 V, GND y 5 V.

Usos habituales

Puede utilizarse en prototipos con Arduino, microcontroladores, sensores y módulos electrónicos de bajo consumo, siempre que el voltaje, la corriente y el espaciado de la protoboard sean compatibles.

Recomendaciones de conexión

Instala y configura el módulo sin alimentación. Verifica la polaridad, selecciona 3.3 V o 5 V en cada riel y comprueba las salidas con un multímetro antes de conectar componentes sensibles. No utilices dos fuentes de alimentación simultáneas sin confirmar la versión exacta de la tarjeta.

Información pendiente

La corriente máxima, la polaridad y medida del jack, la función exacta del puerto USB y el contenido del paquete requieren confirmación.
