MÓDULO RELE 8 CANALES

MÓDULO RELE 8 CANALES

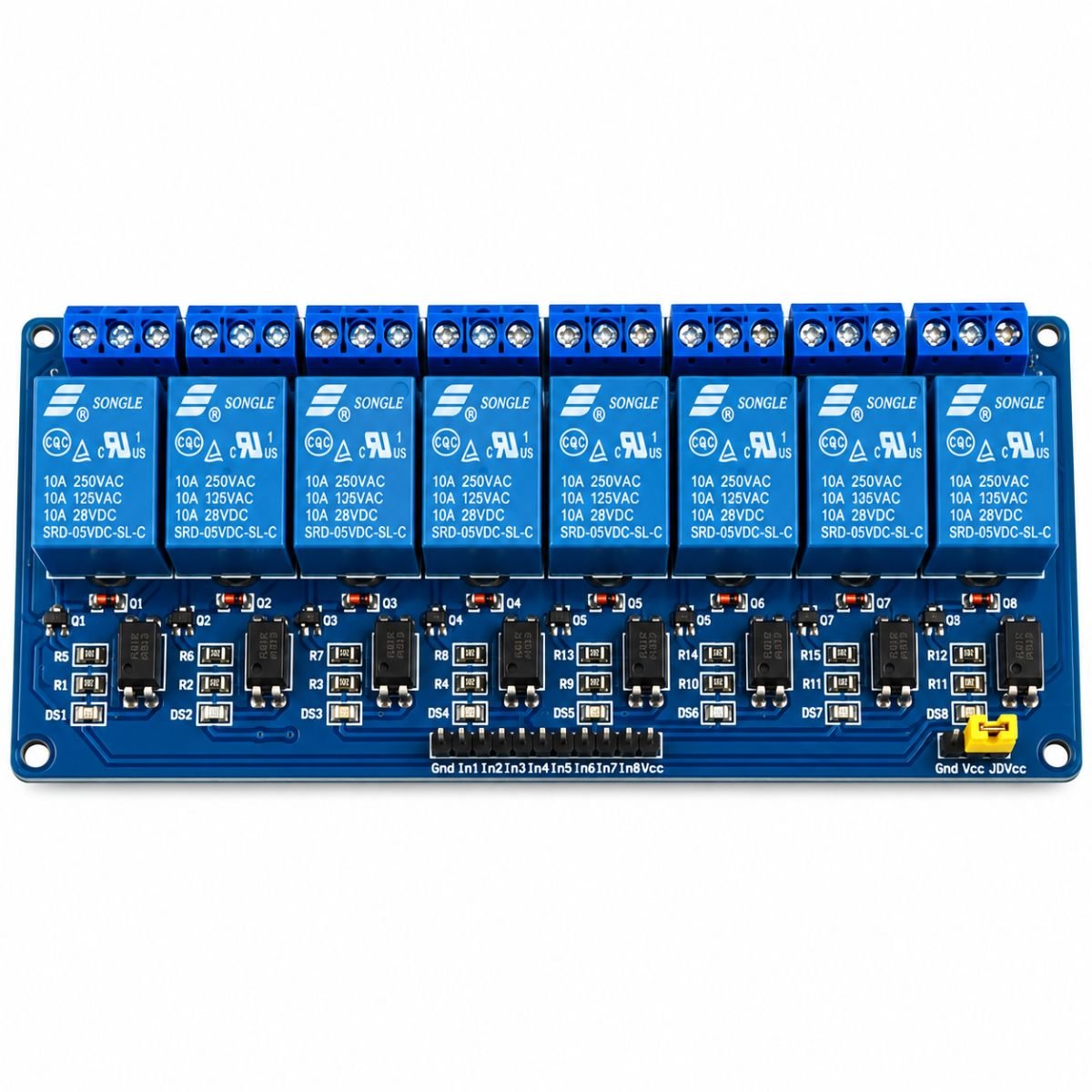

El MÓDULO RELE 8 CANALES, referencia ARD-MCH8, es una tarjeta electrónica diseñada para controlar hasta ocho circuitos eléctricos independientes mediante señales de control generadas por Arduino, microcontroladores y otros sistemas electrónicos compatibles.

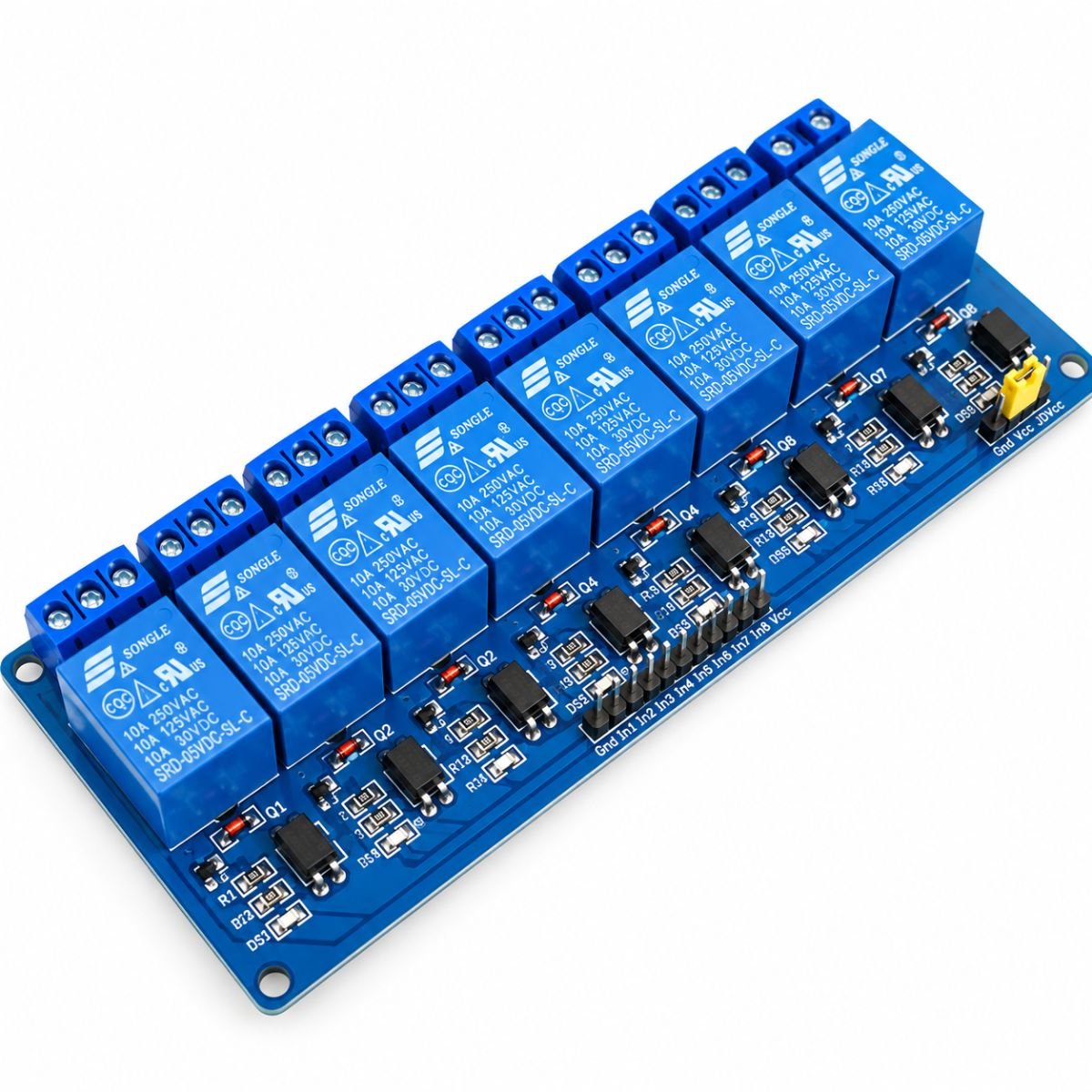

Este módulo incorpora 8 relés electromecánicos SONGLE SRD-05VDC-SL-C, cada uno con bobina de 5V DC, permitiendo desarrollar proyectos de automatización, robótica, control electrónico y sistemas programables que requieren activar o desactivar diferentes dispositivos.

Gracias a sus ocho canales independientes, permite gestionar múltiples circuitos desde una misma tarjeta, reduciendo la necesidad de instalar varios módulos de relé individuales.

Su diseño incluye borneras de tornillo, entradas de control, indicadores LED por canal y un jumper de configuración de alimentación VCC / JD-VCC.

Es una solución práctica para estudiantes, técnicos electrónicos, ingenieros, desarrolladores y aficionados interesados en proyectos de Arduino, automatización y control de dispositivos eléctricos.

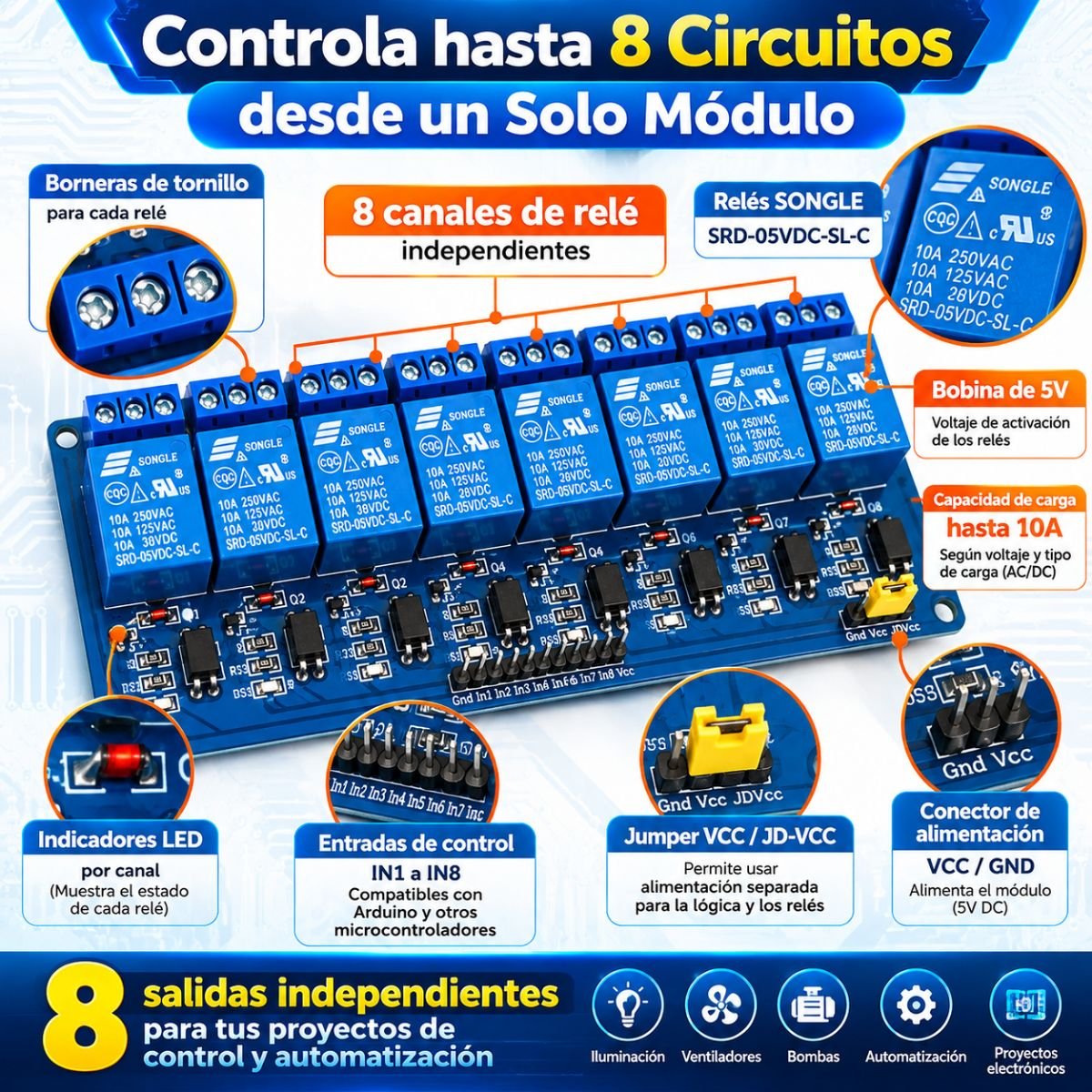

Características principales del MÓDULO RELE 8 CANALES

1. Ocho canales de relé independientes

El módulo incorpora ocho relés electromecánicos que pueden accionarse individualmente mediante las entradas de control correspondientes.

Esta característica permite desarrollar sistemas donde varios dispositivos funcionan de manera independiente, de acuerdo con las condiciones establecidas en el programa de control.

Ventajas de sus ocho canales:

• Control independiente de hasta ocho circuitos eléctricos.
• Activación y desactivación mediante señales electrónicas.
• Integración de múltiples dispositivos en un solo módulo.
• Desarrollo de secuencias de funcionamiento.
• Control programado de diferentes cargas.
• Diseño práctico para sistemas de automatización.
• Reducción de la cantidad de módulos individuales necesarios.
• Organización de las conexiones en una misma tarjeta.

Los ocho canales permiten crear proyectos con diferentes funciones de control, según la programación y los componentes utilizados.

2. Relés electromecánicos SONGLE de 5V DC

La tarjeta utiliza relés electromecánicos SONGLE SRD-05VDC-SL-C, identificados por su característica carcasa azul.

Cada relé dispone de una bobina de activación de 5V DC y contactos eléctricos utilizados para abrir o cerrar un circuito externo.

Esto permite que un sistema electrónico de control accione dispositivos conectados a los contactos de los relés, siempre que se respeten las especificaciones eléctricas correspondientes.

Características de los relés:

• Marca identificada: SONGLE.
• Referencia: SRD-05VDC-SL-C.
• Bobina de activación: 5V DC.
• Funcionamiento electromecánico.
• Contactos utilizados para conmutación eléctrica.
• Aplicaciones de control de circuitos AC/DC.
• Activación individual mediante la electrónica del módulo.

La tensión de 5V DC corresponde a las bobinas de los relés y no significa que las cargas controladas deban funcionar exclusivamente a 5V.

3. Capacidad de conmutación de hasta 10A

Los relés incorporados presentan una marcación de corriente de hasta 10 amperios bajo determinadas condiciones de tensión y carga.

La capacidad de conmutación depende del voltaje utilizado, del tipo de corriente y de las características del dispositivo conectado.

El módulo puede formar parte de sistemas de control de cargas eléctricas de corriente alterna o continua, siempre que se respeten los límites establecidos para los contactos.

Consideraciones importantes:

• La capacidad máxima no es igual para todas las aplicaciones.
• Debe verificarse el voltaje de funcionamiento de la carga.
• Es necesario considerar la corriente de operación.
• Las cargas inductivas pueden producir corrientes de arranque elevadas.
• Los motores y las bombas pueden requerir protección adicional.
• La instalación debe contar con protecciones eléctricas adecuadas.
• No deben superarse las especificaciones del relé ni de la tarjeta.

Advertencia: la utilización con tensión de red eléctrica debe quedar a cargo de personal capacitado. No es un dispositivo para conectar cargas de alta potencia sin verificar previamente sus condiciones de funcionamiento y protección.

4. Compatible con proyectos Arduino

El MÓDULO RELE 8 CANALES puede integrarse en proyectos desarrollados con Arduino y otros sistemas electrónicos compatibles.

Mediante programación, una placa Arduino puede generar señales de control para activar o desactivar los diferentes canales del módulo.

Esto permite automatizar acciones en respuesta a condiciones previamente establecidas.

Ejemplos de funciones programables:

• Activar un dispositivo cuando se cumpla una condición.
• Apagar un circuito después de un tiempo determinado.
• Controlar diferentes canales de manera independiente.
• Ejecutar secuencias de encendido y apagado.
• Responder a señales procedentes de sensores.
• Crear sistemas de control automático.
• Desarrollar temporizadores electrónicos.
• Realizar prácticas educativas de automatización.

La compatibilidad requiere comprobar los niveles eléctricos de las señales de control, la alimentación y la configuración del módulo.

5. Ocho entradas de control IN1 a IN8

El módulo dispone de ocho entradas de control identificadas como IN1, IN2, IN3, IN4, IN5, IN6, IN7 e IN8.

Estas entradas permiten controlar los ocho canales de relé de manera individual.

Identificación de las entradas:

• IN1: control del relé número 1.
• IN2: control del relé número 2.
• IN3: control del relé número 3.
• IN4: control del relé número 4.
• IN5: control del relé número 5.
• IN6: control del relé número 6.
• IN7: control del relé número 7.
• IN8: control del relé número 8.

Las entradas se utilizan para recibir las señales procedentes del sistema de control.

Antes de realizar las conexiones se debe verificar si la versión del módulo utiliza activación por nivel lógico alto o bajo y comprobar su compatibilidad con el microcontrolador utilizado.

6. Indicadores LED de funcionamiento

La tarjeta incorpora indicadores LED asociados a los diferentes canales de relé.

Estos indicadores permiten identificar visualmente el estado de activación de los canales, facilitando las pruebas y el diagnóstico del funcionamiento del sistema.

Ventajas de los indicadores LED:

• Facilitan la identificación de canales activados.
• Permiten supervisar el funcionamiento del módulo.
• Ayudan durante las pruebas electrónicas.
• Facilitan comprobar las señales de control.
• Resultan prácticos en actividades educativas.
• Permiten observar secuencias de activación.

7. Borneras de tornillo para conexión de dispositivos

Cada canal incorpora una bornera de tornillo destinada a realizar las conexiones eléctricas de los circuitos controlados.

Este sistema facilita la organización del cableado y permite realizar conexiones utilizando conductores adecuados a las características de la instalación.

Las borneras de cada relé permiten acceder a sus contactos de conmutación.

En este tipo de relé se utilizan habitualmente los siguientes contactos:

• COM: contacto común.
• NO: contacto normalmente abierto.
• NC: contacto normalmente cerrado.

La conexión seleccionada determina cómo se comporta el circuito cuando el relé está activado o desactivado.

Se recomienda verificar siempre la identificación de los terminales impresa en la tarjeta antes de conectar cualquier dispositivo.

8. Jumper de alimentación VCC / JD-VCC

El MÓDULO RELE 8 CANALES incorpora un jumper de configuración identificado como VCC / JD-VCC.

Este sistema permite configurar la alimentación de la electrónica de control y de las bobinas de los relés de acuerdo con el diseño de la tarjeta.

Características principales:

• Jumper de configuración de alimentación.
• Identificación VCC y JD-VCC.
• Posibilidad de configurar alimentación separada para la lógica y los relés.
• Conexiones de alimentación identificadas en la placa.
• Diseño adecuado para proyectos electrónicos de control.

Importante: antes de retirar o instalar el jumper se debe verificar el esquema eléctrico del módulo y los requisitos de alimentación de la versión utilizada.

La alimentación separada no debe interpretarse automáticamente como aislamiento galvánico completo de todo el sistema.

Aplicaciones y usos del MÓDULO RELE 8 CANALES

1. Automatización de iluminación

El módulo puede utilizarse para desarrollar sistemas que controlen diferentes circuitos de iluminación.

Mediante un sistema programable es posible activar o desactivar varios puntos de iluminación de forma independiente.

Aplicaciones posibles:

• Proyectos educativos de iluminación automática.
• Control programado de diferentes luces.
• Sistemas experimentales de encendido y apagado.
• Prototipos de iluminación inteligente.
• Control mediante temporizadores.
• Sistemas de iluminación activados por sensores.

Las instalaciones de iluminación conectadas a tensión de red requieren las protecciones correspondientes y deben ser realizadas por personal calificado.

2. Sistemas de riego automático

El módulo puede integrarse en proyectos electrónicos de riego automatizado que utilizan Arduino y sensores de humedad del suelo.

Mediante la programación correspondiente, es posible desarrollar sistemas que activen dispositivos de riego cuando se cumplan determinadas condiciones.

Ejemplos de aplicaciones:

• Sistemas de riego para plantas.
• Prototipos de automatización agrícola.
• Control de electroválvulas compatibles.
• Activación de bombas mediante circuitos adecuados.
• Proyectos de monitoreo de humedad.
• Prácticas de electrónica aplicada al riego.

Las bombas y electroválvulas deben conectarse utilizando protecciones y elementos de potencia apropiados para sus características eléctricas.

3. Control de ventiladores

Permite desarrollar sistemas experimentales para controlar la activación y desactivación de ventiladores eléctricos.

Puede combinarse con sensores de temperatura y placas Arduino para crear proyectos que respondan a determinadas condiciones ambientales.

Aplicaciones posibles:

• Activación de ventiladores mediante sensores.
• Proyectos de ventilación automatizada.
• Control electrónico de pequeños sistemas de enfriamiento.
• Prototipos educativos de regulación ambiental.

El relé realiza funciones de conmutación; no proporciona por sí mismo regulación continua de velocidad.

4. Robótica educativa

El MÓDULO RELE 8 CANALES puede formar parte de proyectos de robótica que necesitan activar distintos dispositivos externos.

Es útil para aprender cómo un microcontrolador puede generar señales destinadas al control de circuitos eléctricos.

Entre sus posibles aplicaciones se encuentran:

• Robots educativos.
• Prototipos de automatización.
• Sistemas de activación de mecanismos.
• Prácticas de electrónica digital.
• Proyectos de control programado.
• Experimentos con sensores y actuadores.

5. Sistemas de alarma y señalización

El módulo permite desarrollar proyectos de alarma donde determinadas condiciones activan diferentes dispositivos de señalización.

Por ejemplo, puede utilizarse para controlar luces de aviso, señales electrónicas o dispositivos de alerta compatibles.

Es útil para realizar prototipos educativos de detección y respuesta automática.

6. Automatización de pequeños sistemas

Puede utilizarse como componente de conmutación en proyectos que requieren controlar varios circuitos.

Algunas aplicaciones posibles incluyen:

• Control de dispositivos mediante temporizadores.
• Automatización de pequeños mecanismos.
• Sistemas de pruebas electrónicas.
• Control de diferentes circuitos desde Arduino.
• Proyectos experimentales de domótica.
• Paneles de control automatizados.
• Sistemas de activación mediante sensores.

7. Proyectos educativos y aprendizaje

El módulo es una herramienta práctica para aprender conceptos relacionados con electrónica, programación y automatización.

Permite desarrollar actividades educativas sobre:

• Funcionamiento de relés electromecánicos.
• Control de circuitos mediante microcontroladores.
• Uso de entradas y salidas digitales.
• Activación independiente de dispositivos.
• Programación de secuencias.
• Integración de sensores electrónicos.
• Diseño de sistemas automáticos.
• Principios básicos de control eléctrico.

Es adecuado para estudiantes de electrónica, instituciones educativas, laboratorios y personas interesadas en proyectos tecnológicos.

Ventajas del MÓDULO RELE 8 CANALES

• Ocho canales independientes: permite gestionar múltiples circuitos.
• Relés de 5V DC: incorpora bobinas diseñadas para activación con alimentación de 5V.
• Control programable: permite desarrollar sistemas automáticos mediante Arduino.
• Indicadores LED: facilitan la supervisión de cada canal.
• Borneras de tornillo: permiten conectar conductores a los contactos de conmutación.
• Entradas individuales: cada canal dispone de una entrada de control.
• Configuración VCC / JD-VCC: ofrece opciones de alimentación según el diseño del módulo.
• Aplicaciones AC/DC: puede conmutar diferentes circuitos respetando las especificaciones eléctricas.
• Versatilidad: útil para automatización, robótica, alarmas y proyectos educativos.
• Integración electrónica: adecuado para sistemas de control con microcontroladores compatibles.

Especificaciones técnicas

• Nombre del producto: MÓDULO RELE 8 CANALES.
• Referencia: ARD-MCH8.
• Tipo: módulo electrónico de relés.
• Número de canales: 8.
• Tipo de relés: electromecánicos.
• Marca de relés identificada: SONGLE.
• Modelo de los relés: SRD-05VDC-SL-C.
• Voltaje nominal de las bobinas: 5V DC.
• Capacidad de los contactos: hasta 10A bajo las condiciones especificadas por el fabricante.
• Entradas de control: IN1 a IN8.
• Indicadores: LED por canal.
• Conexión de cargas: borneras de tornillo.
• Configuración de alimentación: jumper VCC / JD-VCC.
• Tipo de cargas: circuitos AC/DC dentro de los límites eléctricos permitidos.
• Color de la tarjeta: azul.
• Aplicaciones: Arduino, automatización, robótica, electrónica y control de dispositivos.

¿Cómo funciona el MÓDULO RELE 8 CANALES?

El funcionamiento se basa en la utilización de señales electrónicas que controlan la activación de los relés.

Cada relé dispone de contactos eléctricos que permiten abrir o cerrar un circuito externo.

Cuando se activa uno de los canales mediante la señal de control correspondiente, el relé conmuta sus contactos.

Esto permite controlar el funcionamiento de un dispositivo conectado al circuito de conmutación.

Cuando el relé deja de estar activado, los contactos regresan a su estado de reposo.

La acción específica depende de si el circuito utiliza los contactos normalmente abiertos o normalmente cerrados.

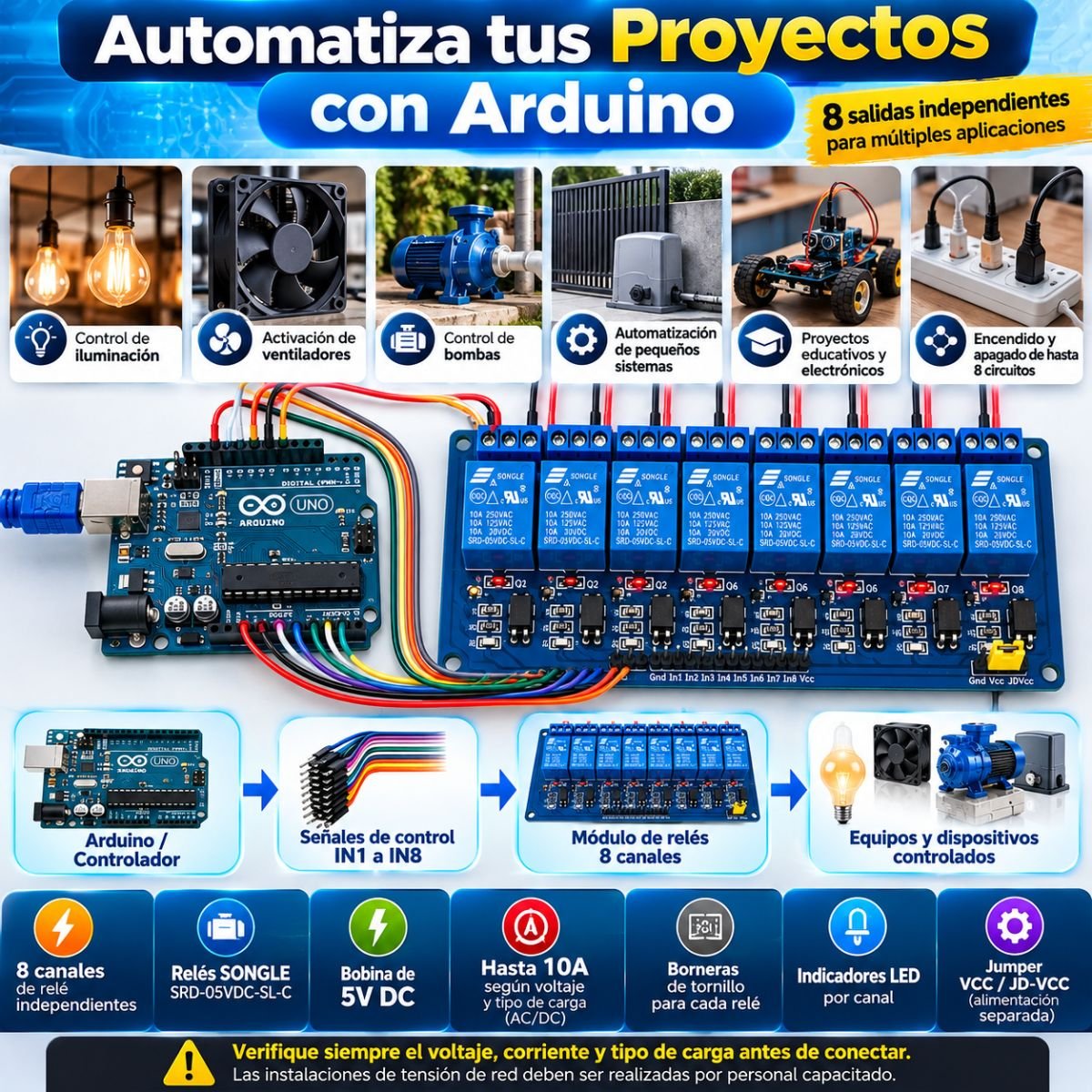

Ejemplo de funcionamiento con Arduino

Paso 1. Preparar el sistema

Selecciona la placa de control compatible, el módulo de relés y los dispositivos que formarán parte del proyecto.

Paso 2. Verificar la alimentación

Comprueba los requisitos de alimentación de la tarjeta y determina la configuración adecuada del jumper VCC / JD-VCC.

La alimentación debe ser capaz de suministrar la corriente necesaria para el funcionamiento de los relés.

Paso 3. Identificar las entradas

Ubica las entradas IN1 a IN8 y verifica su funcionamiento eléctrico antes de conectarlas al microcontrolador.

Paso 4. Desarrollar el programa

Prepara el código necesario para controlar cada canal según las condiciones del proyecto.

Es posible programar secuencias de activación, temporizadores o respuestas a señales procedentes de sensores.

Paso 5. Verificar el funcionamiento

Realiza las primeras pruebas utilizando un circuito de baja tensión adecuado.

Comprueba que los indicadores LED y los relés respondan a las señales de control.

Paso 6. Integrar los dispositivos

Una vez verificado el funcionamiento del sistema, integra los dispositivos externos de acuerdo con las especificaciones eléctricas y los requisitos de seguridad correspondientes.

Contenido del producto

• 1 MÓDULO RELE 8 CANALES.
• 8 relés SONGLE integrados.
• Borneras de conexión incorporadas.
• Indicadores LED integrados.
• Jumper de configuración de alimentación.

Nota: las placas Arduino, cables jumper, sensores, ventiladores, bombas, motores y demás dispositivos mostrados en las imágenes son ejemplos de aplicación y no forman parte del módulo.

Recomendaciones importantes de seguridad

• Verificar la alimentación eléctrica antes de utilizar el módulo.
• No superar la corriente ni el voltaje permitidos por los contactos.
• Comprobar el consumo de los dispositivos conectados.
• Considerar las corrientes de arranque de motores y bombas.
• Utilizar protecciones eléctricas adecuadas.
• Evitar conexiones incorrectas y cortocircuitos.
• Realizar las conexiones con el sistema desenergizado.
• Verificar el esquema de conexiones del módulo.
• Utilizar conductores apropiados para la aplicación.
• Proteger las conexiones eléctricas contra contactos accidentales.
• No manipular circuitos energizados.
• Solicitar personal calificado para instalaciones de tensión de red.

Advertencia: el módulo es un componente electrónico destinado a integrarse en sistemas de control. No sustituye contactores, protecciones eléctricas ni otros dispositivos de seguridad que puedan requerirse en una instalación.

¿Para quién está recomendado?

El MÓDULO RELE 8 CANALES es adecuado para:

• Estudiantes de electrónica.
• Estudiantes de ingeniería.
• Profesores e instituciones educativas.
• Técnicos electrónicos.
• Ingenieros y desarrolladores.
• Aficionados a Arduino.
• Personas interesadas en automatización.
• Desarrolladores de prototipos.
• Laboratorios de electrónica.
• Creadores de proyectos de robótica.
• Personas que desarrollan sistemas de control electrónico.

Controla hasta ocho circuitos desde un solo módulo

El MÓDULO RELE 8 CANALES – ARD-MCH8 permite desarrollar proyectos electrónicos capaces de controlar múltiples circuitos mediante señales programadas.

Sus ocho relés independientes, indicadores LED, entradas de control y borneras de conexión lo convierten en una alternativa versátil para experimentar con automatización, robótica y electrónica aplicada.

Desarrolla proyectos de control de iluminación, ventiladores, sistemas de riego, alarmas y dispositivos electrónicos utilizando una misma tarjeta de relés.

Disponible en Gerizim SAS – Tecnología, Electrónica, Arduino y Automatización.
