Módulo Sensor de Efecto Hall Lineal KY-024
Módulo Sensor de Efecto Hall Lineal KY-024, permite detectar y medir campos magnéticos con alta precisión. Cuenta con salida dual (analógica AO para medir la intensidad del campo y digital DO para conmutación por umbral ajustable mediante potenciómetro multivuelta). Compatible con Arduino, ESP32, Raspberry Pi y microcontroladores de 3.3V a 5V. Ideal para tacómetros, medición de RPM, finales de carrera y sensores de proximidad sin contacto.

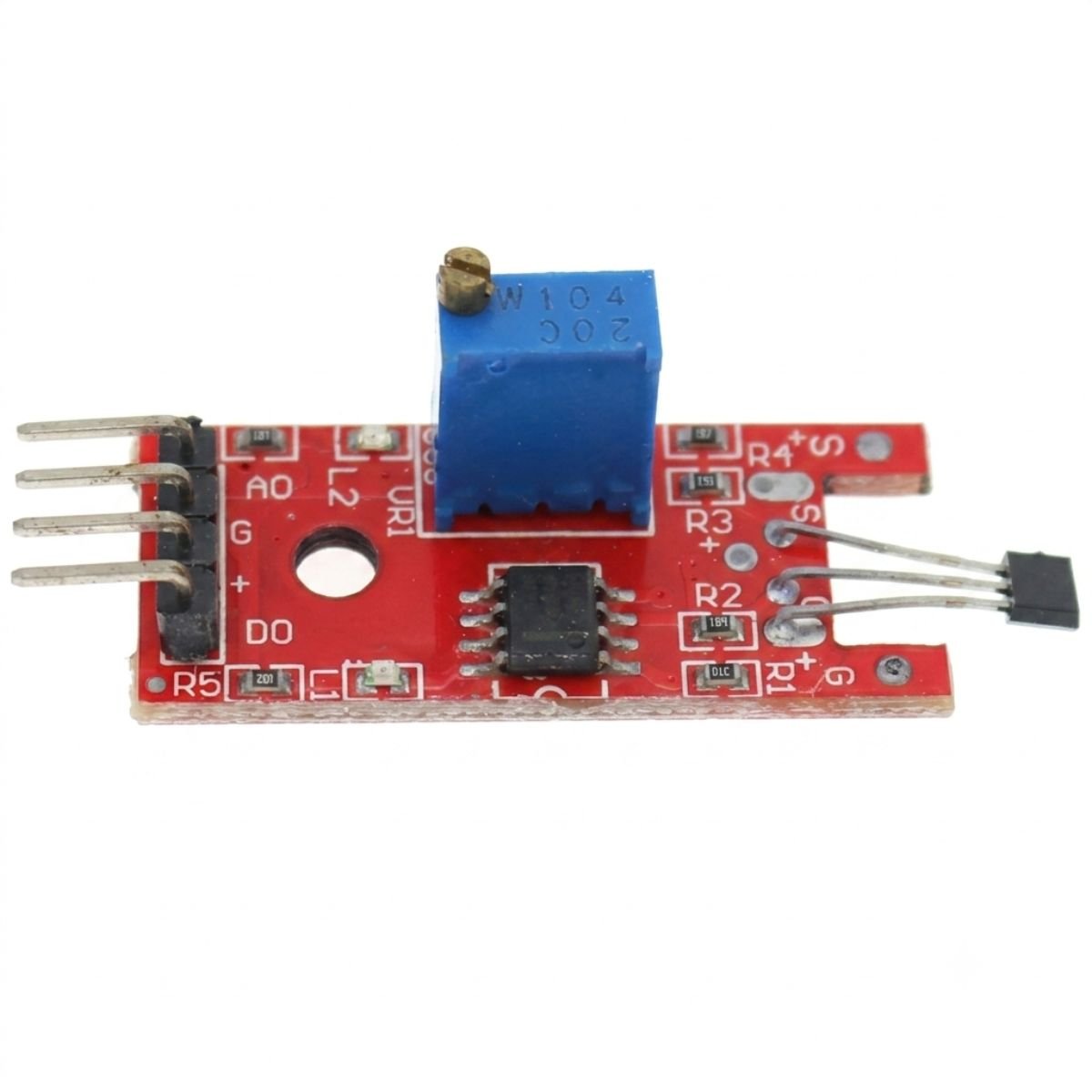

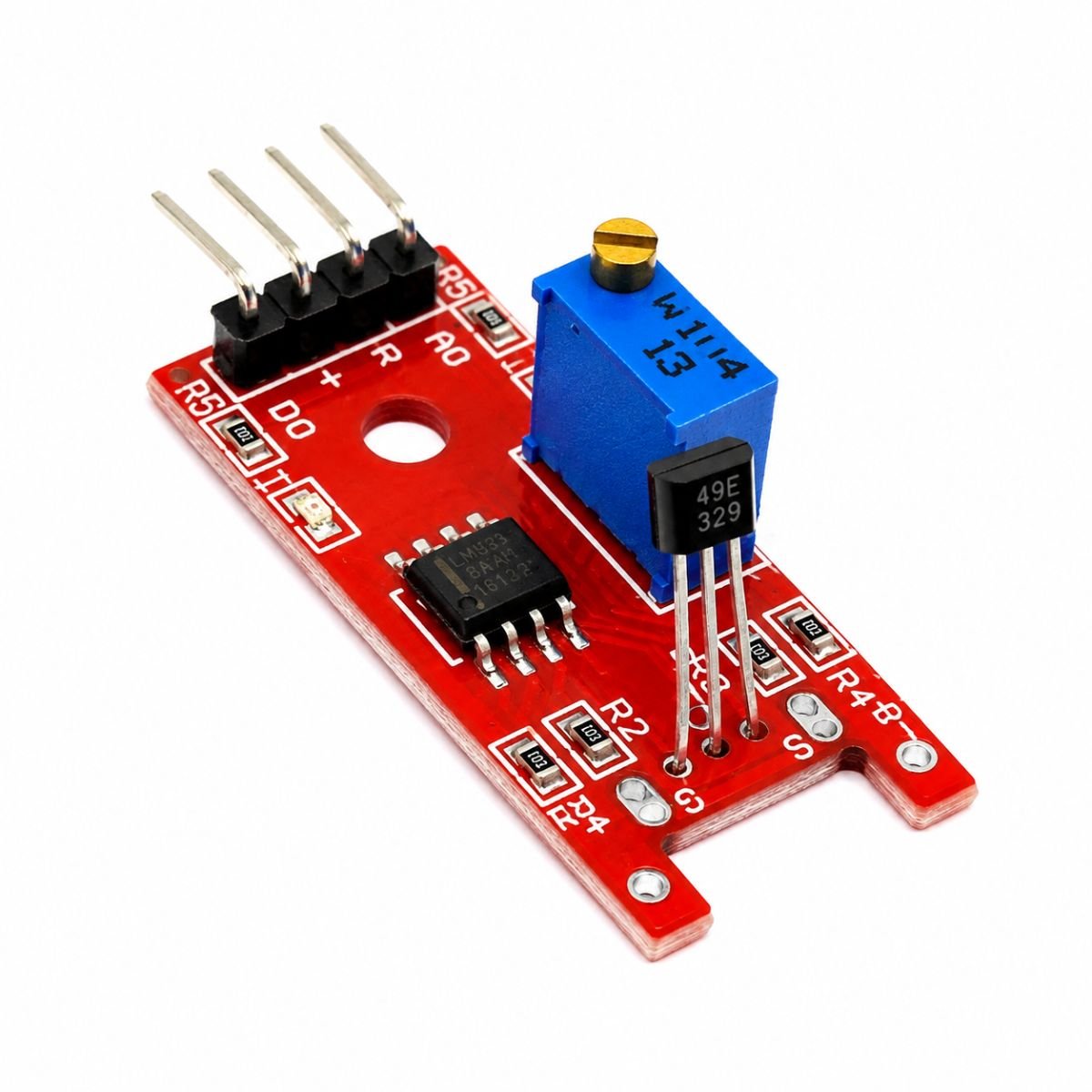

Módulo Sensor de Efecto Hall Lineal KY-024Módulo Sensor de Efecto Hall Lineal KY-024 es un módulo versátil diseñado para detectar la presencia, polaridad e intensidad de campos magnéticos. Integra un elemento sensor Hall 49E, un comparador de voltaje de alta precisión LM393 y un potenciómetro trimmer multivuelta que permite calibrar con exactitud el punto de activación de la salida digital.
Gracias a su doble salida, este módulo permite tanto la lectura de valores analógicos continuos proporcionales a la fuerza del imán, como la detección digital tipo interruptor (ON/OFF) con respuesta rápida y libre de rebotes mecánicos.
Características Destacadas
- Doble Salida de Señal: Salida analógica en tiempo real y salida digital con umbral calibrable.

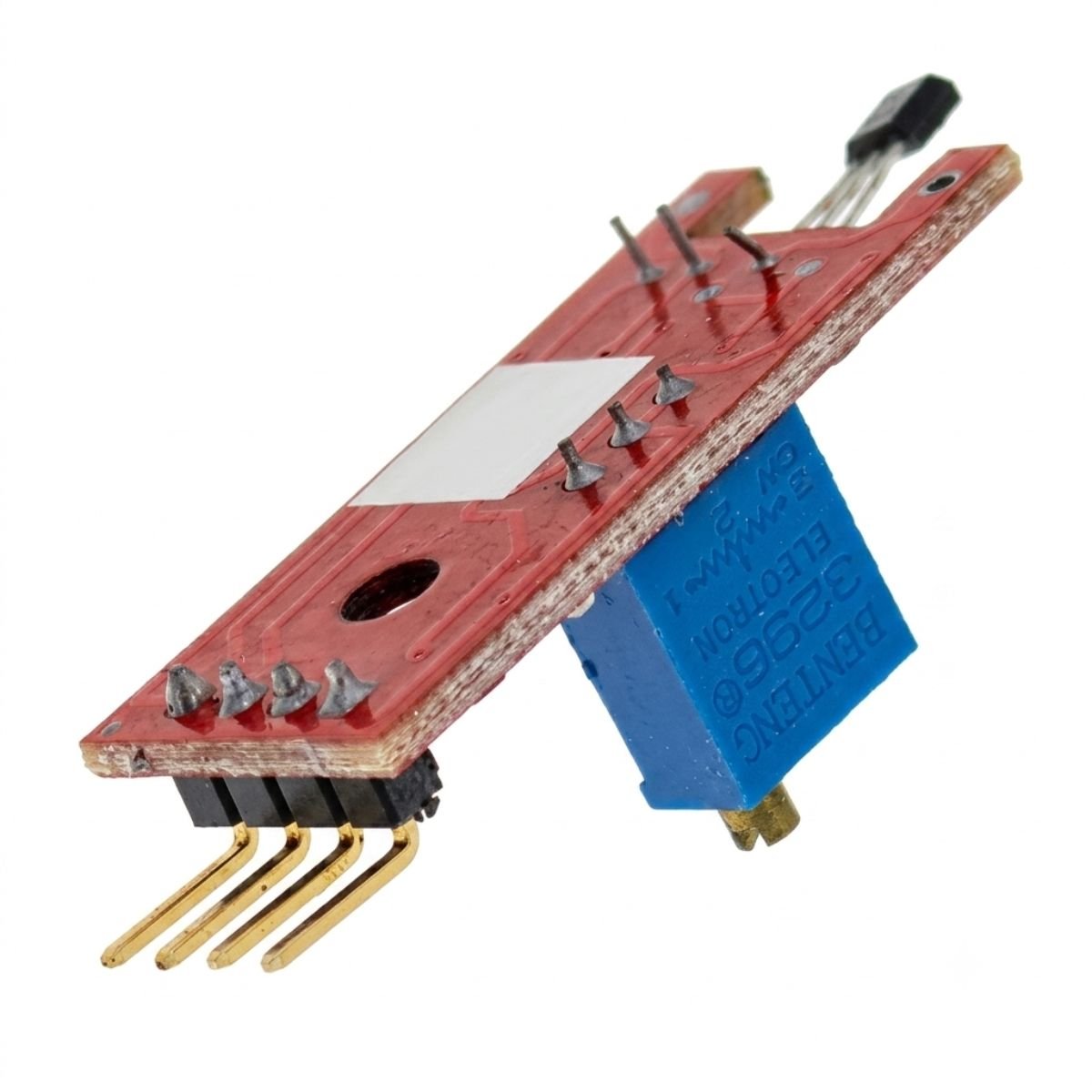

- Ajuste Fino: Potenciómetro multivuelta (3296) para calibrar la sensibilidad digital con máxima precisión.
- Indicadores LED en Placa: LED testigo de alimentación y LED de activación de salida digital.
- Operación Sin Contacto: Medición magnética sin desgaste mecánico, garantizando una larga vida útil.
- Compatibilidad Universal: Funciona directamente con sistemas lógicos de 3.3V y 5V DC (Arduino, ESP32, Raspberry Pi, PIC).
Especificaciones Técnicas
| Parámetro | Detalle |
|---|---|
| Modelo | KY-024 / Módulo Hall Lineal |
| Sensor Integrado | 49E / SS49E (Efecto Hall Lineal) |
| Comparador | LM393 |
| Voltaje de Operación | 3.3V – 5.0V DC |
| Tipo de Salidas | Analógica (AO) y Digital (DO) |
| Sensibilidad | Ajustable mediante potenciómetro de 100 kΩ |
| LEDs Indicadores | LED de alimentación (PWR) / LED de estado digital (DO) |
| Dimensiones | 42 mm × 15 mm × 14 mm aprox. |
| Montaje | Orificio de fijación para tornillo M3 |

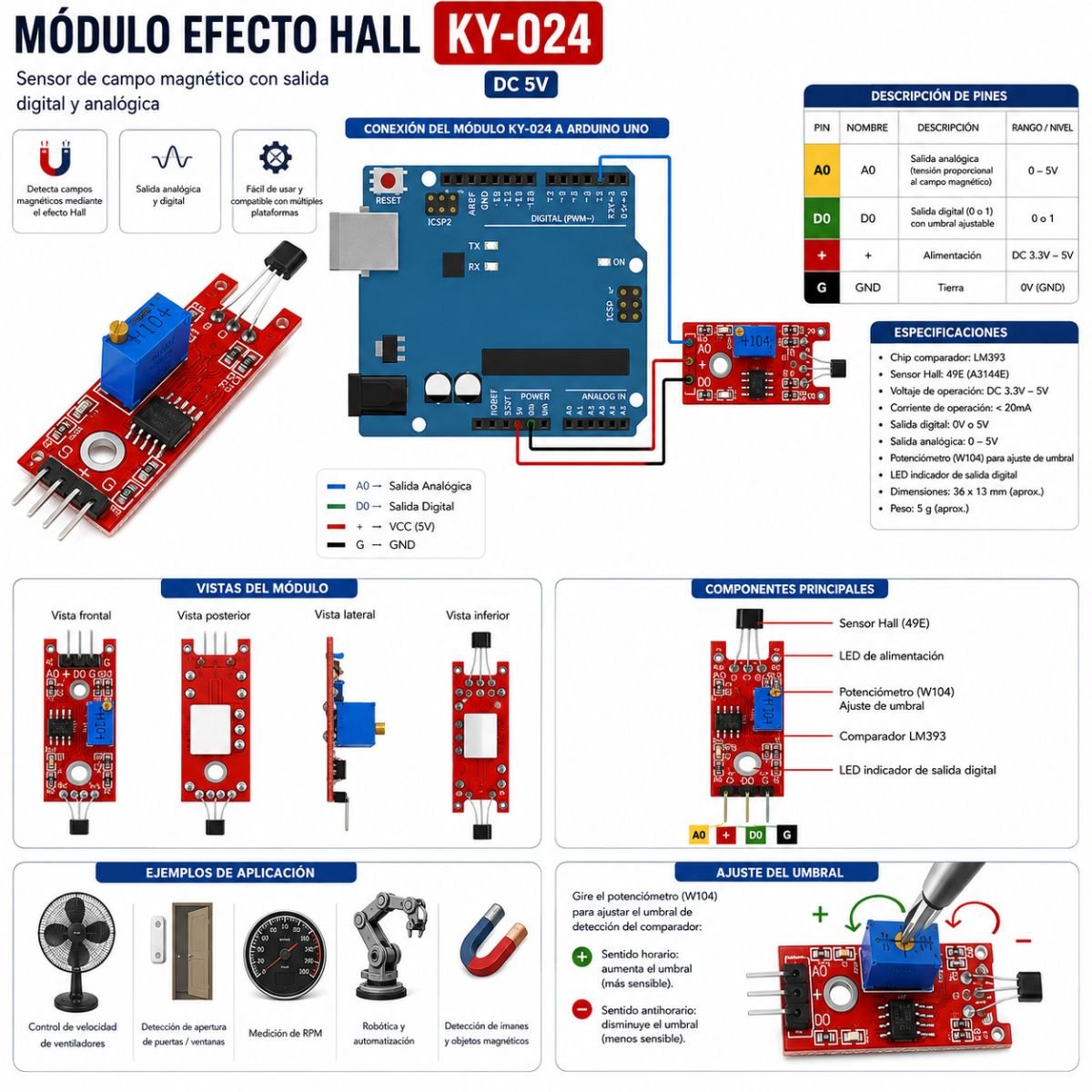

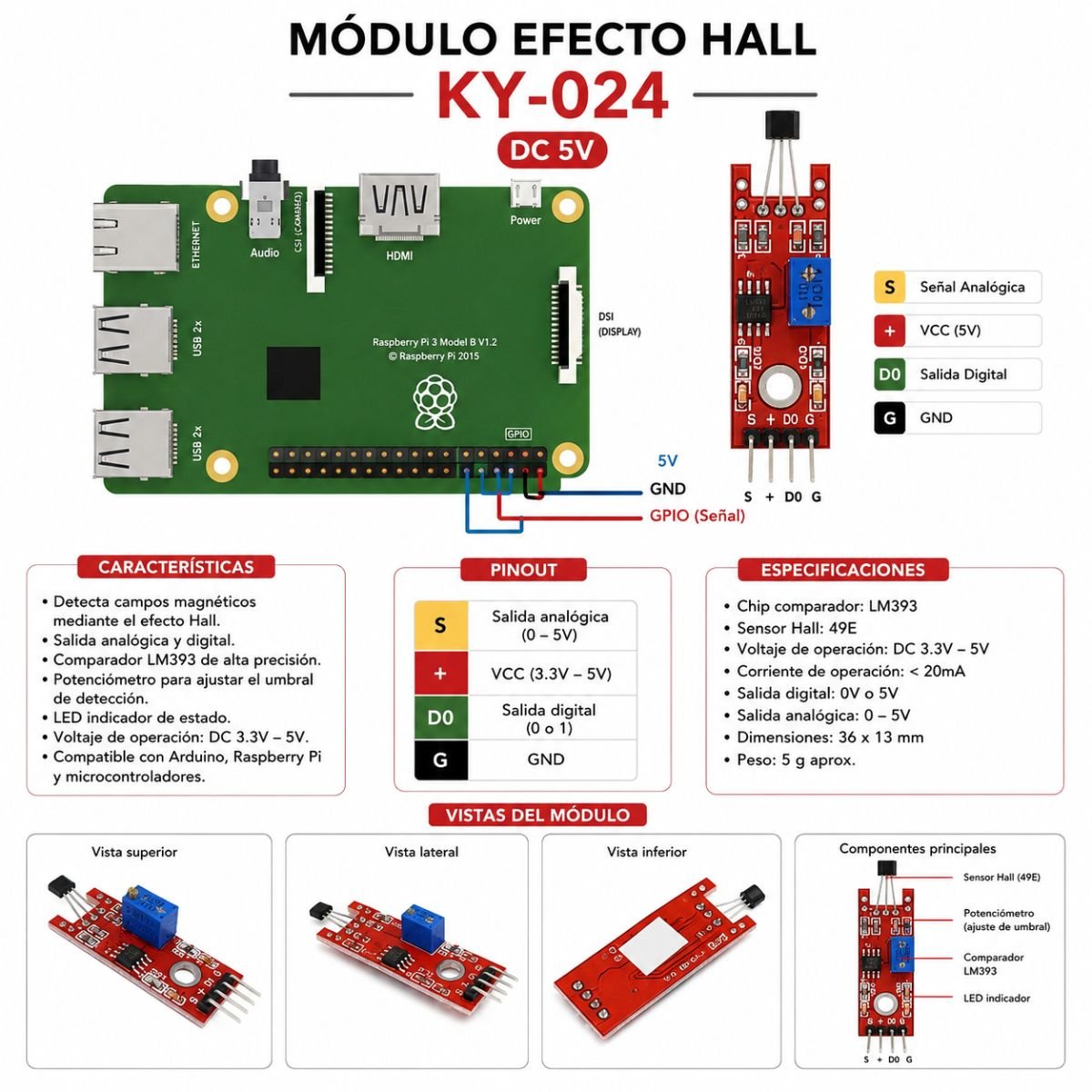

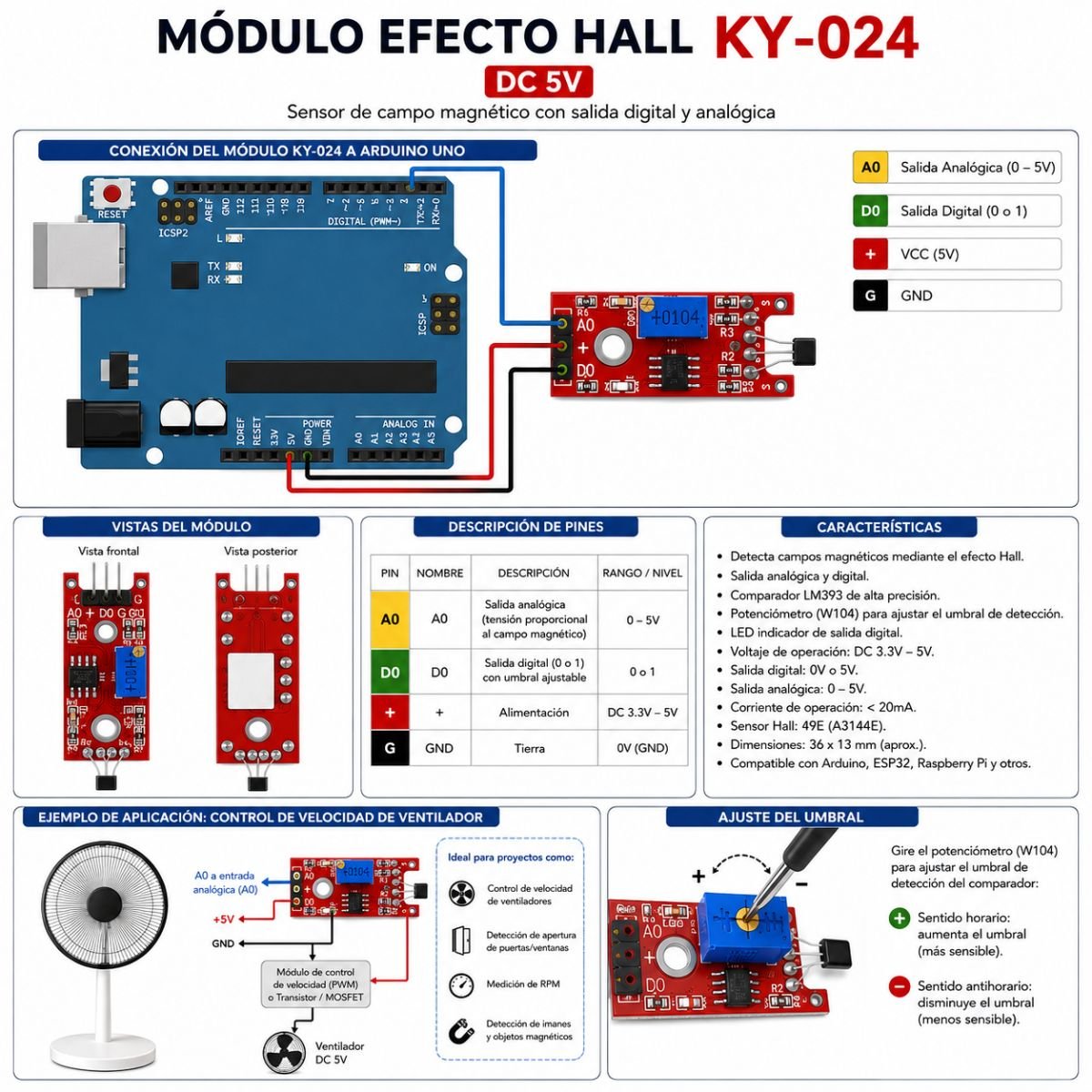

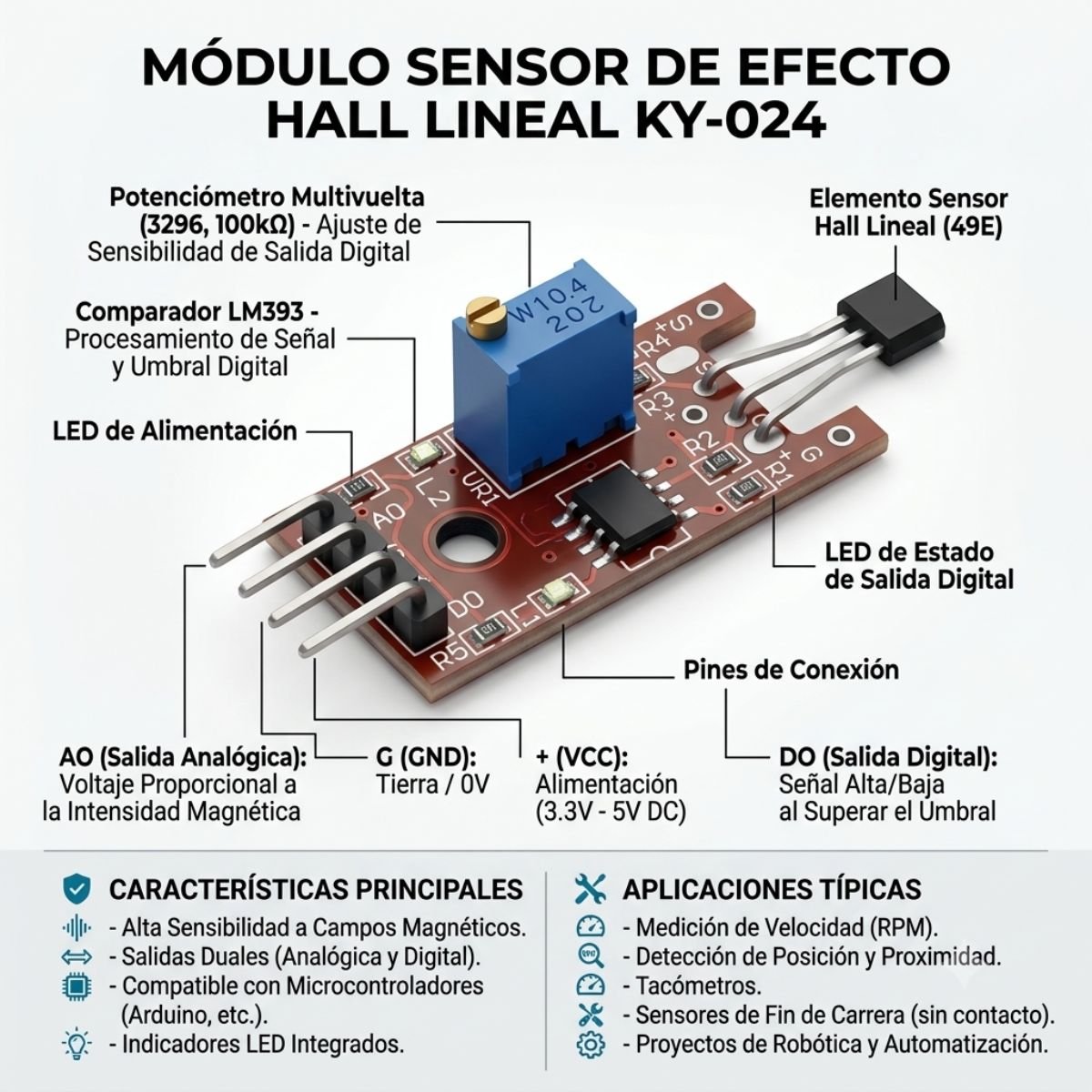

Distribución de Pines (Pinout)
- AO (Analog Output): Entrega un voltaje analógico proporcional a la intensidad y polaridad del campo magnético.
- G (GND): Conexión a tierra (0V).
- + (VCC): Alimentación positiva (3.3V a 5V DC).
- DO (Digital Output): Señal lógica (
HIGH/LOW) que conmuta cuando el campo magnético supera el umbral calibrado.
Aplicaciones Comunes
- Tacómetros y medición de revoluciones por minuto (RPM) en motores.
- Sensores de fin de carrera y posicionamiento sin contacto en maquinaria o impresoras 3D/CNC.
- Detección de apertura/cierre para sistemas de alarma en puertas y ventanas.
- Medición de corriente por acoplamiento magnético.
- Proyectos de robótica, domótica y automatización con microcontroladores.
Contenido del Paquete
- 1× Módulo Sensor de Efecto Hall Lineal KY-024
