SENSOR DE COLOR

Sensor de Color

El Sensor de Color es un módulo electrónico diseñado para detectar y comparar colores de objetos y superficies mediante un sistema de captación óptica de luz.

Este dispositivo permite desarrollar proyectos de Arduino, robótica educativa, automatización, electrónica y clasificación de objetos por colores, facilitando la incorporación de funciones de detección visual en sistemas electrónicos programables.

El módulo incorpora un sensor óptico central y cuatro LED de iluminación distribuidos alrededor de la zona de lectura, que permiten iluminar los objetos y obtener información de la luz reflejada por sus superficies.

Gracias a su diseño, el Sensor de Color puede integrarse en proyectos que necesitan reconocer diferencias entre colores y utilizar esa información para ejecutar instrucciones programadas mediante un microcontrolador compatible.

Es una herramienta práctica para estudiantes, docentes, técnicos, ingenieros, desarrolladores y aficionados interesados en robótica, programación, automatización y experimentación electrónica.

Características del Sensor de Color

• Detección de colores: Permite obtener información óptica para desarrollar sistemas que identifican y comparan colores de objetos.
• Sensor óptico central: Detecta información de la luz reflejada por las superficies analizadas.
• Cuatro LED de iluminación: Ayudan a iluminar los objetos durante el proceso de lectura.
• Compatible con proyectos Arduino: Puede integrarse mediante programación y conexiones apropiadas.
• Diseño compacto: Facilita su instalación en proyectos electrónicos y robots educativos.
• Placa electrónica: Tarjeta de circuito impreso de color azul con componentes integrados.
• Pines identificados: Dispone de conexiones para alimentación, configuración y lectura de señales.
• Salida para procesamiento: Entrega información que puede ser interpretada por un microcontrolador compatible.
• Orificios de montaje: Facilitan fijar el sensor sobre estructuras y soportes adecuados.
• Proyectos educativos: Ideal para prácticas de electrónica, programación y robótica.
• Automatización: Permite desarrollar sistemas experimentales que ejecutan acciones según el color detectado.
• Clasificación de objetos: Puede utilizarse en prototipos que organizan objetos según su color.
• Calibración: Requiere ajustar las lecturas según las condiciones de iluminación y las características del proyecto.
• Integración con sensores: Puede utilizarse junto con otros módulos electrónicos dentro de sistemas programables.

¿Qué es el Sensor de Color?

El Sensor de Color es un dispositivo electrónico utilizado para obtener información relacionada con el color de una superficie mediante la detección de luz.

Los objetos reflejan diferentes componentes de la luz dependiendo de sus características y del tipo de iluminación que reciben.

El sensor utiliza esta información para proporcionar una señal que puede ser procesada por un sistema electrónico compatible.

Mediante programación y calibración es posible establecer diferencias entre colores y desarrollar aplicaciones que requieren identificar determinadas características visuales.

Por ejemplo, un proyecto Arduino puede utilizar la información del sensor para reconocer piezas rojas, verdes o azules y activar diferentes acciones programadas.

El Sensor de Color es especialmente útil en proyectos educativos porque permite combinar conocimientos de electrónica, programación, sensores ópticos y automatización.

¿Cómo funciona el Sensor de Color?

El funcionamiento general del Sensor de Color se basa en iluminar una superficie, captar información de la luz reflejada y procesar las señales obtenidas.

1. Iluminación del objeto

El módulo incorpora cuatro LED alrededor de su sensor óptico central.

Estos LED ayudan a iluminar la superficie del objeto que se desea analizar, facilitando el proceso de lectura.

Las condiciones de iluminación pueden influir en los resultados, por lo que es importante realizar pruebas en el entorno donde funcionará el proyecto.

2. Captura de información óptica

El sensor central recibe información de la luz reflejada por el objeto.

Las características de esta luz permiten obtener datos relacionados con el color de la superficie.

3. Generación de una señal

El módulo entrega una señal electrónica que puede ser utilizada por un sistema de procesamiento compatible.

La interpretación de esta señal depende del circuito y de la programación implementada.

4. Procesamiento mediante Arduino

Un microcontrolador compatible puede recibir la información del sensor y analizarla mediante un programa.

La programación permite establecer condiciones para comparar colores y determinar qué acción debe ejecutarse.

5. Ejecución de una acción

Una vez interpretada la información del color, el sistema puede activar un indicador luminoso, generar un aviso, controlar un mecanismo o registrar una lectura.

Estas funciones requieren los componentes electrónicos y la programación correspondientes.

Componentes principales del Sensor de Color

Sensor óptico central

Es el elemento encargado de captar información relacionada con la luz reflejada por los objetos.

Constituye la parte principal del sistema de detección de color.

Cuatro LED de iluminación

Los cuatro LED están distribuidos alrededor del sensor óptico.

Su función consiste en proporcionar iluminación para facilitar las lecturas de las superficies analizadas.

Placa electrónica

La tarjeta electrónica integra el sensor, los LED y las conexiones necesarias para incorporarlo a un sistema compatible.

Conectores de alimentación y control

La placa dispone de terminales identificados que permiten realizar las conexiones eléctricas correspondientes.

Orificios de montaje

Los orificios situados en las esquinas facilitan fijar el módulo en diferentes soportes, estructuras o proyectos de robótica.

Pines y conexiones del Sensor de Color

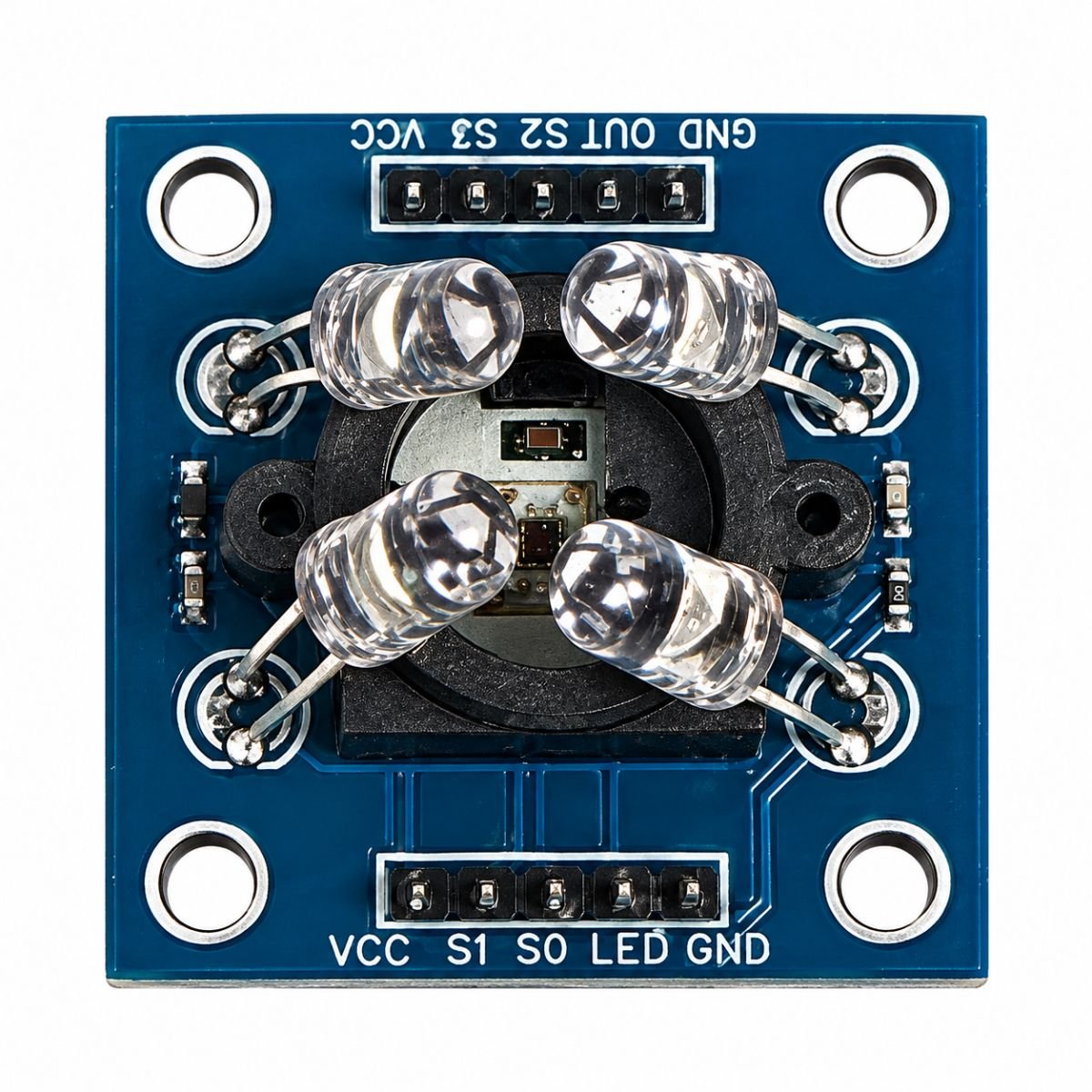

El módulo mostrado incorpora terminales identificados mediante las siguientes marcas:

Terminal	Función general
VCC	Conexión de alimentación positiva del módulo.
GND	Referencia de tierra o negativo del circuito.
S0	Señal de configuración del sensor.
S1	Señal de configuración del sensor.
S2	Señal de selección o configuración del sensor.
S3	Señal de selección o configuración del sensor.
OUT	Terminal de salida de señal para procesamiento.
LED	Terminal relacionado con el sistema de iluminación del módulo.

Importante: Antes de conectar el módulo, verifica la posición real de los terminales en la placa y consulta el esquema eléctrico correspondiente a su versión. Los valores de alimentación y los niveles lógicos deben confirmarse previamente.

¿Para qué sirve el Sensor de Color?

El Sensor de Color sirve para desarrollar sistemas electrónicos capaces de detectar diferencias de color y utilizar esa información para realizar acciones programadas.

Es especialmente útil en proyectos que requieren analizar superficies, reconocer marcas de colores o clasificar objetos mediante sensores electrónicos.

Funciones principales

• Detectar variaciones de color en objetos y superficies.
• Obtener información óptica para su procesamiento electrónico.
• Desarrollar sistemas de clasificación por colores.
• Reconocer marcas de color mediante programación.
• Complementar proyectos con placas Arduino.
• Incorporar detección óptica en robots educativos.
• Desarrollar prácticas de electrónica y programación.
• Activar indicadores según condiciones de color.
• Complementar prototipos de automatización.
• Experimentar con sensores y sistemas de control.
• Desarrollar aplicaciones educativas de identificación de colores.
• Realizar pruebas de procesamiento de señales electrónicas.

Aplicaciones y usos del Sensor de Color

1. Clasificación de objetos por colores

El Sensor de Color puede utilizarse en proyectos que clasifican objetos según sus características de color.

Por ejemplo, un sistema experimental puede identificar piezas rojas, verdes y azules para enviarlas a diferentes posiciones mediante mecanismos controlados electrónicamente.

La clasificación requiere programación, calibración y componentes adicionales para ejecutar los movimientos correspondientes.

2. Proyectos con Arduino UNO

Puede integrarse en proyectos Arduino UNO mediante conexiones apropiadas y un programa que interprete las señales del sensor.

Es útil para aprender sobre lectura de sensores, procesamiento de información y control de dispositivos electrónicos.

3. Robótica educativa

El sensor puede formar parte de robots educativos que necesitan reconocer colores o marcas presentes en su entorno.

Por ejemplo, un robot experimental puede utilizar marcas de diferentes colores como referencias para ejecutar instrucciones programadas.

4. Automatización electrónica

Puede integrarse en sistemas experimentales de automatización que utilizan información de color para activar indicadores, mecanismos o circuitos de control.

La respuesta del sistema depende de los sensores, actuadores y programas utilizados.

5. Proyectos con bandas transportadoras

Es adecuado para prototipos educativos de bandas transportadoras que necesitan diferenciar objetos según su color.

El sensor puede obtener información óptica mientras el sistema programado realiza la clasificación.

6. Prácticas escolares y universitarias

Es una herramienta útil para estudiantes de electrónica, mecatrónica, ingeniería, robótica y programación.

Permite desarrollar experimentos relacionados con sensores ópticos, iluminación, señales y procesamiento de información.

7. Proyectos de reconocimiento de colores

Puede utilizarse para desarrollar aplicaciones que diferencian colores previamente definidos mediante un proceso de calibración.

Esto permite experimentar con algoritmos de comparación y clasificación.

8. Sistemas de señalización electrónica

Puede utilizarse junto con indicadores LED, pantallas o zumbadores para crear sistemas que responden a determinados colores.

Por ejemplo, un programa puede activar un indicador cuando se identifica una superficie de un color previamente establecido.

9. Prototipos con sensores y microcontroladores

Puede combinarse con otros componentes electrónicos para desarrollar proyectos experimentales que procesan información de diferentes sensores.

10. Aprendizaje de programación

Permite estudiar cómo un microcontrolador recibe información del entorno y ejecuta instrucciones mediante condiciones programadas.

Es ideal para ejercicios de comparación de datos, toma de decisiones y automatización.

Especificaciones técnicas del Sensor de Color

Característica	Información
Nombre del producto	Sensor de Color
Código SKU	ARD-SCL
Tipo de dispositivo	Módulo sensor óptico de color
Función principal	Detección y comparación de colores
Iluminación	4 LED integrados
Elemento de detección	Sensor óptico central
Terminales visibles	VCC, GND, S0, S1, S2, S3, OUT y LED
Tipo de salida	Señal electrónica para procesamiento
Color de la placa	Azul
Montaje	Orificios de fijación
Integración	Microcontroladores compatibles
Aplicaciones	Arduino, robótica, automatización y clasificación por colores
Programación	Requerida para interpretar las señales del sensor
Calibración	Necesaria según el proyecto y la iluminación
Voltaje de alimentación	Pendiente de confirmación técnica
Modelo exacto del circuito integrado	No especificado en el catálogo

Ventajas del Sensor de Color

Detección de colores

Permite obtener información óptica para desarrollar proyectos que diferencian colores de objetos y superficies.

Cuatro LED de iluminación

Ayudan a iluminar la zona de lectura durante el proceso de detección.

Ideal para Arduino

Puede integrarse en proyectos electrónicos con placas Arduino y otros controladores compatibles.

Aplicaciones de robótica

Permite desarrollar robots experimentales que utilizan información de color para ejecutar determinadas acciones.

Clasificación automatizada

Puede formar parte de prototipos educativos que clasifican piezas según colores previamente establecidos.

Diseño compacto

Su estructura facilita incorporarlo a diferentes proyectos electrónicos.

Montaje práctico

Los orificios de fijación permiten instalar el módulo sobre estructuras adecuadas.

Aprendizaje de electrónica

Es útil para estudiar sensores ópticos, programación, procesamiento de señales y automatización.

Versatilidad

Puede utilizarse en actividades educativas, prototipos experimentales y proyectos de robótica.

¿Cómo utilizar el Sensor de Color con Arduino?

Paso 1. Identifica las conexiones

Localiza los terminales identificados en la placa del sensor.

Comprueba la distribución real de los pines y el esquema correspondiente al módulo antes de realizar conexiones.

Paso 2. Verifica la alimentación

Consulta las especificaciones eléctricas de la versión física del sensor para comprobar el voltaje requerido.

No apliques alimentación sin verificar previamente los límites permitidos.

Paso 3. Conecta el sensor

Utiliza cables jumper compatibles para conectar el módulo al microcontrolador según un esquema eléctrico verificado.

Paso 4. Prepara la programación

Configura el programa para recibir e interpretar las señales del sensor.

La implementación depende del circuito integrado y de la plataforma utilizada.

Paso 5. Coloca un objeto frente al sensor

Ubica una superficie u objeto de color frente a la zona óptica.

Procura mantener condiciones de iluminación y distancia consistentes durante las pruebas.

Paso 6. Calibra el sistema

Realiza lecturas de referencia utilizando los colores que deseas identificar.

Utiliza estas lecturas para establecer los criterios de comparación correspondientes.

Paso 7. Procesa la información

El microcontrolador interpreta las señales y determina qué condición de color se ha identificado.

Paso 8. Ejecuta una acción

Según el programa, el sistema puede activar un LED, generar una alerta, controlar un mecanismo o registrar la información del color.

Recomendaciones para obtener mejores resultados

• Realiza una calibración antes de utilizar el sensor.
• Procura mantener constante la iluminación durante las pruebas.
• Evita reflejos intensos que puedan alterar las lecturas.
• Comprueba la posición y distancia del objeto respecto al sensor.
• Realiza pruebas con los colores que deseas identificar.
• Evita sombras que cambien las condiciones de lectura.
• Verifica la correcta conexión de los terminales.
• Utiliza una alimentación compatible con el módulo.
• No conectes el sensor directamente a tomacorrientes domésticos.
• Desconecta la alimentación antes de modificar conexiones.
• Protege el sensor óptico contra suciedad, golpes y humedad.
• Comprueba el funcionamiento utilizando diferentes superficies y condiciones de iluminación.

Preguntas frecuentes sobre el Sensor de Color

¿Para qué sirve el Sensor de Color?

Sirve para detectar y comparar colores de objetos y superficies mediante un sistema de captación óptica.

¿Es compatible con Arduino?

Puede utilizarse en proyectos Arduino mediante programación y conexiones eléctricas adecuadas.

¿Cuántos LED tiene?

El módulo incorpora cuatro LED de iluminación alrededor del sensor óptico central.

¿Puede identificar objetos rojos, verdes y azules?

Puede utilizarse en proyectos que diferencian estos colores mediante programación y calibración apropiadas.

¿Puede clasificar objetos automáticamente?

Puede formar parte de un sistema de clasificación automática. Para realizar movimientos o separar objetos se necesitan componentes y mecanismos adicionales.

¿Se puede utilizar en robots?

Sí. Puede integrarse en proyectos de robótica educativa que utilizan información de color para realizar acciones programadas.

¿Necesita programación?

Sí. Para interpretar la información del sensor y ejecutar funciones se necesita un sistema de procesamiento compatible.

¿Es necesario calibrarlo?

Sí. El catálogo recomienda realizar calibración según el proyecto y las condiciones de iluminación.

¿Funciona en cualquier condición de iluminación?

Las condiciones de iluminación influyen en la lectura. Por eso se recomienda realizar pruebas y calibraciones en el entorno de uso.

¿Tiene conexión para Arduino?

El módulo dispone de terminales que permiten integrarlo en proyectos con microcontroladores compatibles mediante cables adecuados.

¿Es adecuado para estudiantes?

Sí. Es una herramienta práctica para aprender electrónica, sensores ópticos, programación y robótica educativa.

¿Puede utilizarse en una banda transportadora?

Sí. Puede formar parte de un prototipo educativo de clasificación por colores, utilizando un controlador y mecanismos apropiados.

¿El sensor incluye una placa Arduino?

No. El producto corresponde únicamente al módulo sensor de color.

¿Puede utilizarse para automatización?

Sí. Puede integrarse en sistemas experimentales donde una acción electrónica depende del color detectado.

Contenido del producto

1 Sensor de Color, código ARD-SCL, con tarjeta electrónica, sensor óptico central, cuatro LED de iluminación y terminales de conexión.

Importante: La placa Arduino, protoboards, cables jumper, motores, sensores adicionales y demás componentes mostrados en fotografías e infografías de aplicación no están incluidos.

¿Por qué elegir el Sensor de Color?

El Sensor de Color permite incorporar detección óptica a proyectos electrónicos que necesitan reconocer diferencias entre colores de objetos y superficies.

Su sistema de iluminación integrado, sensor central y conexiones para microcontroladores lo convierten en una herramienta práctica para aprender y experimentar con tecnologías de identificación de colores.

Es especialmente útil para estudiantes, docentes, técnicos, ingenieros y aficionados interesados en robótica, programación, electrónica y automatización.

También permite desarrollar prototipos de clasificación por colores y sistemas electrónicos que ejecutan acciones según información visual.

Compra tu Sensor de Color en GERIZIM SAS

En GERIZIM SAS encontrarás sensores electrónicos, módulos Arduino, protoboards, cables jumper, placas de desarrollo y accesorios para proyectos de robótica y automatización.

El Sensor de Color es una herramienta práctica para desarrollar proyectos educativos, sistemas de detección óptica y aplicaciones experimentales de clasificación por colores.

Complementa tus proyectos con componentes electrónicos y accesorios disponibles en nuestra tienda.

GERIZIM SAS – Tecnología, electrónica y soluciones para tus proyectos.
