El Sensor Efecto Hall 3 Pines Plate es un módulo electrónico diseñado para detectar la presencia de campos magnéticos y facilitar su integración en proyectos de Arduino, robótica, automatización y electrónica educativa.

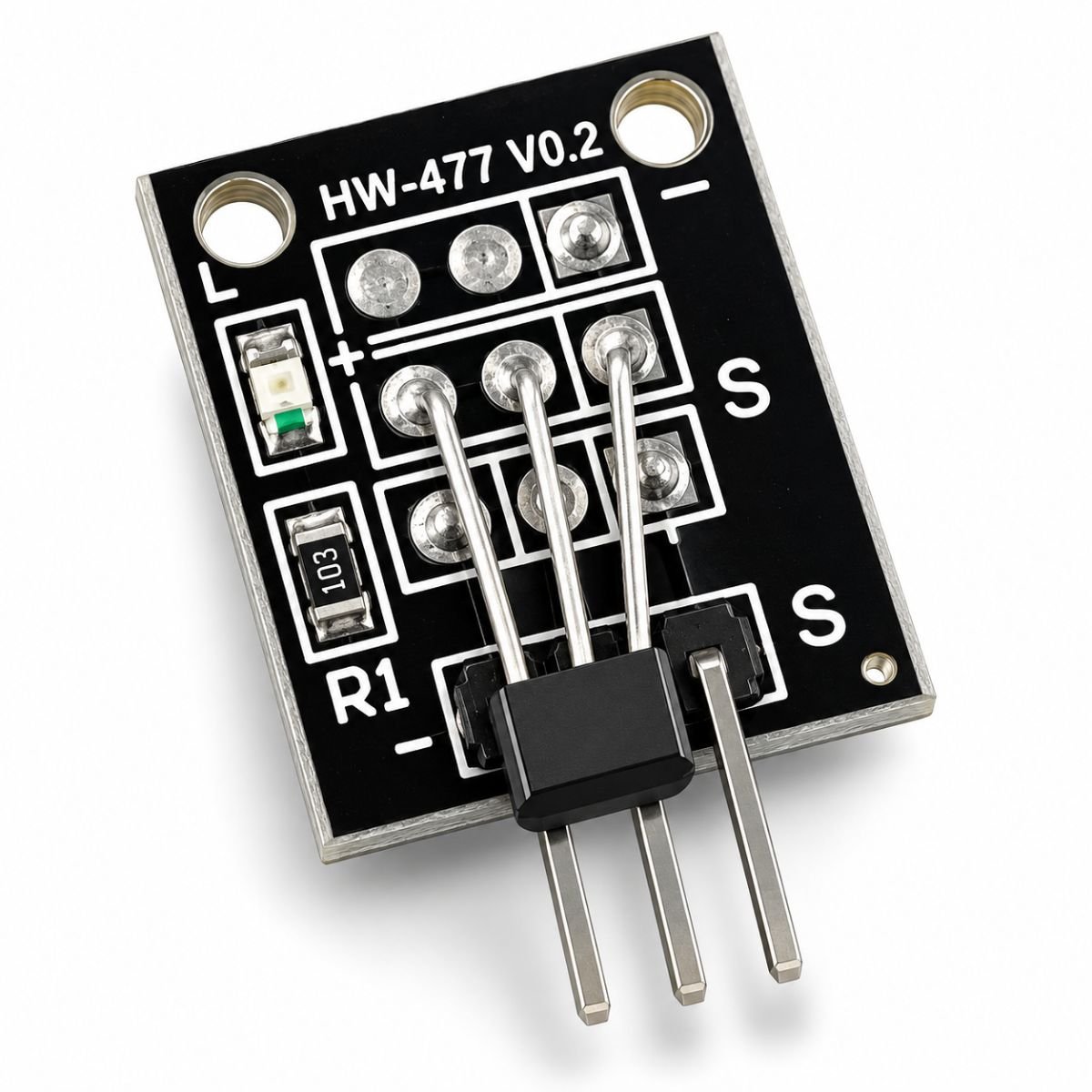

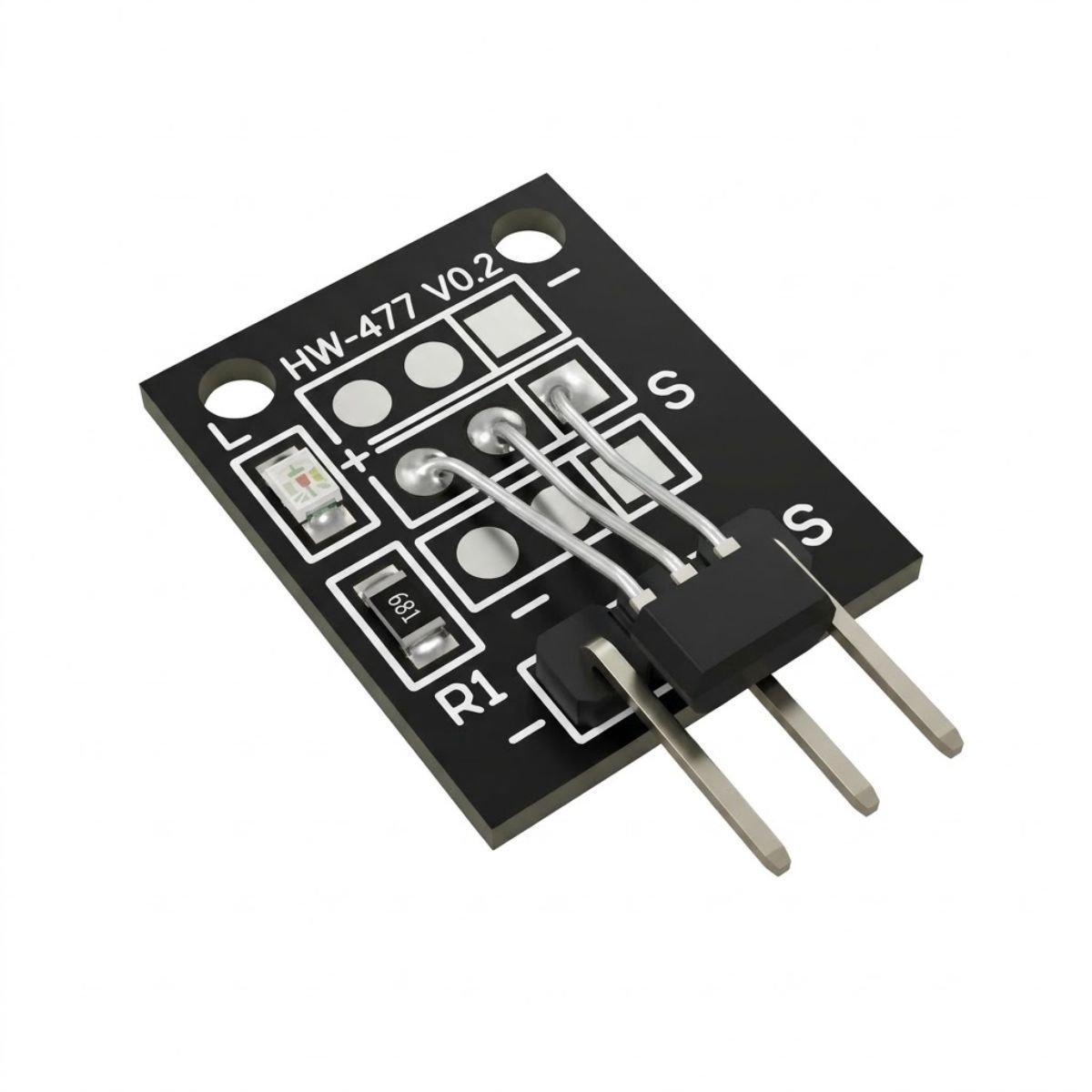

Este módulo, identificado como HW-477 V0.2, incorpora un sensor de efecto Hall que permite detectar campos magnéticos y proporcionar una señal de salida para su procesamiento mediante un microcontrolador compatible.

Gracias a su diseño compacto, el Sensor Efecto Hall 3 Pines Plate puede utilizarse en prototipos electrónicos, sistemas de detección magnética, proyectos experimentales y aplicaciones de control.

Es una alternativa práctica para estudiantes, técnicos, desarrolladores y aficionados que desean incorporar detección de campos magnéticos en sus proyectos electrónicos.

Características principales del Sensor Efecto Hall 3 Pines Plate

• Nombre del producto: Sensor Efecto Hall 3 Pines Plate.
• Modelo de la placa: HW-477 V0.2.
• Código de referencia: ARD-SHALL.
• Tipo de dispositivo: Módulo sensor magnético.
• Tecnología: Efecto Hall.
• Función principal: Detectar la presencia de campos magnéticos.
• Número de conexiones: 3 pines.
• Identificación de terminales: +, – y S.
• Salida de señal: Terminal S.
• Indicador visual: LED integrado en la placa.
• Compatibilidad: Arduino y sistemas electrónicos compatibles.
• Instalación: Integración mediante conexiones electrónicas.
• Diseño: Circuito compacto montado sobre una placa electrónica.
• Aplicaciones: Detección magnética, robótica, automatización y aprendizaje electrónico.

¿Qué es un sensor de efecto Hall?

Un sensor de efecto Hall es un componente electrónico que utiliza el fenómeno físico conocido como efecto Hall para detectar la presencia de un campo magnético.

Cuando un campo magnético actúa sobre el elemento sensor, se produce una respuesta eléctrica que puede utilizarse para obtener información relacionada con dicho campo.

Esta tecnología permite desarrollar sistemas de detección magnética sin necesidad de establecer contacto mecánico directo con el imán.

Los sensores de efecto Hall se utilizan en diferentes aplicaciones electrónicas, incluyendo detección de posición, proximidad magnética, sistemas de control y experimentos educativos.

¿Cómo funciona el Sensor Efecto Hall 3 Pines Plate?

El Sensor Efecto Hall 3 Pines Plate utiliza un elemento sensible a campos magnéticos para generar una respuesta eléctrica que puede ser interpretada por un circuito de control.

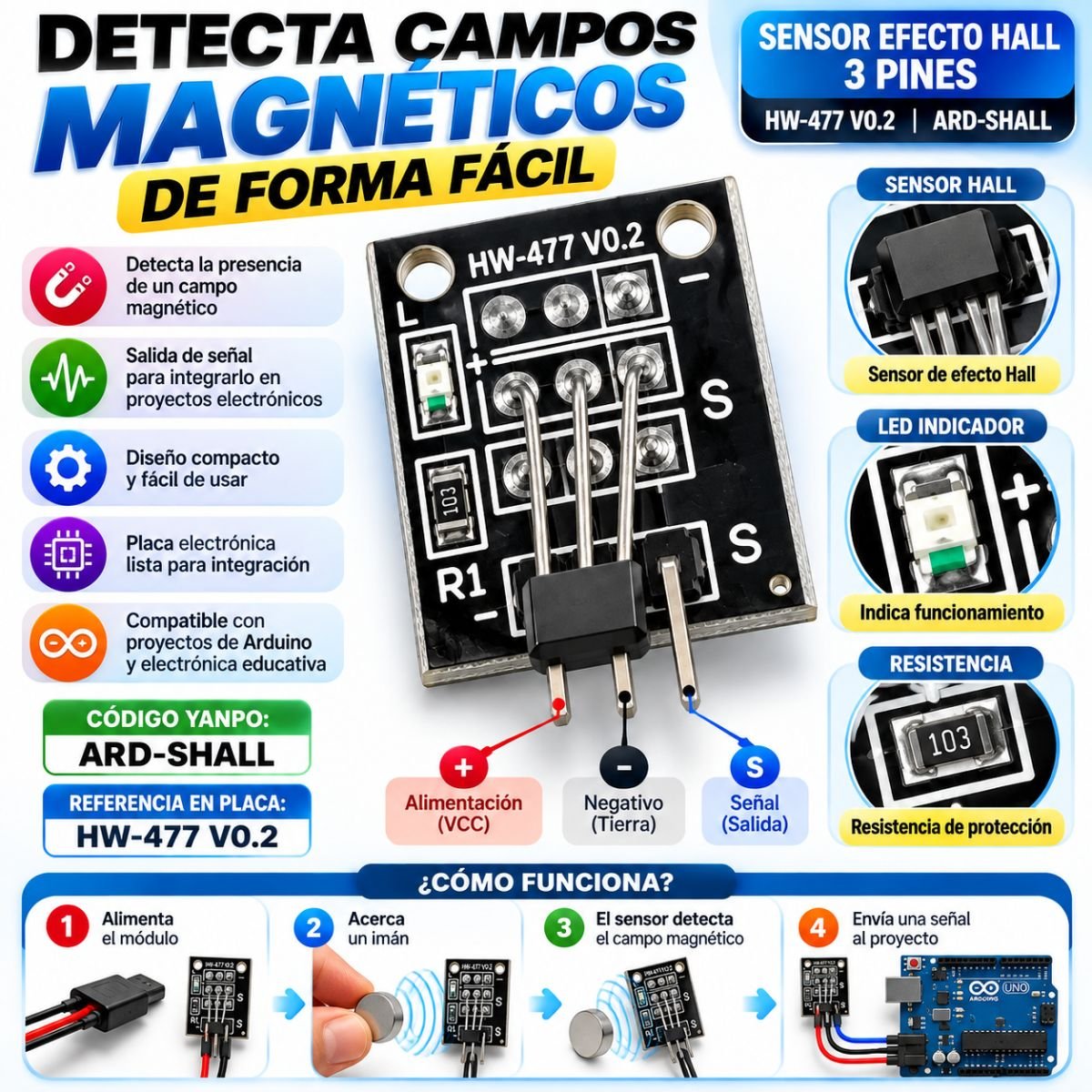

Funcionamiento paso a paso

1. Alimentación: Se conecta el módulo a una fuente de alimentación adecuada para sus especificaciones.
2. Detección: Al acercar un imán, el elemento sensor recibe la influencia del campo magnético.
3. Respuesta del sensor: El dispositivo produce una señal eléctrica relacionada con la detección magnética.
4. Transmisión de señal: La señal está disponible mediante el terminal identificado como S.
5. Procesamiento: Un microcontrolador compatible puede utilizar la señal para ejecutar acciones previamente programadas.

Este principio permite incorporar detección magnética en proyectos electrónicos y sistemas experimentales de automatización.

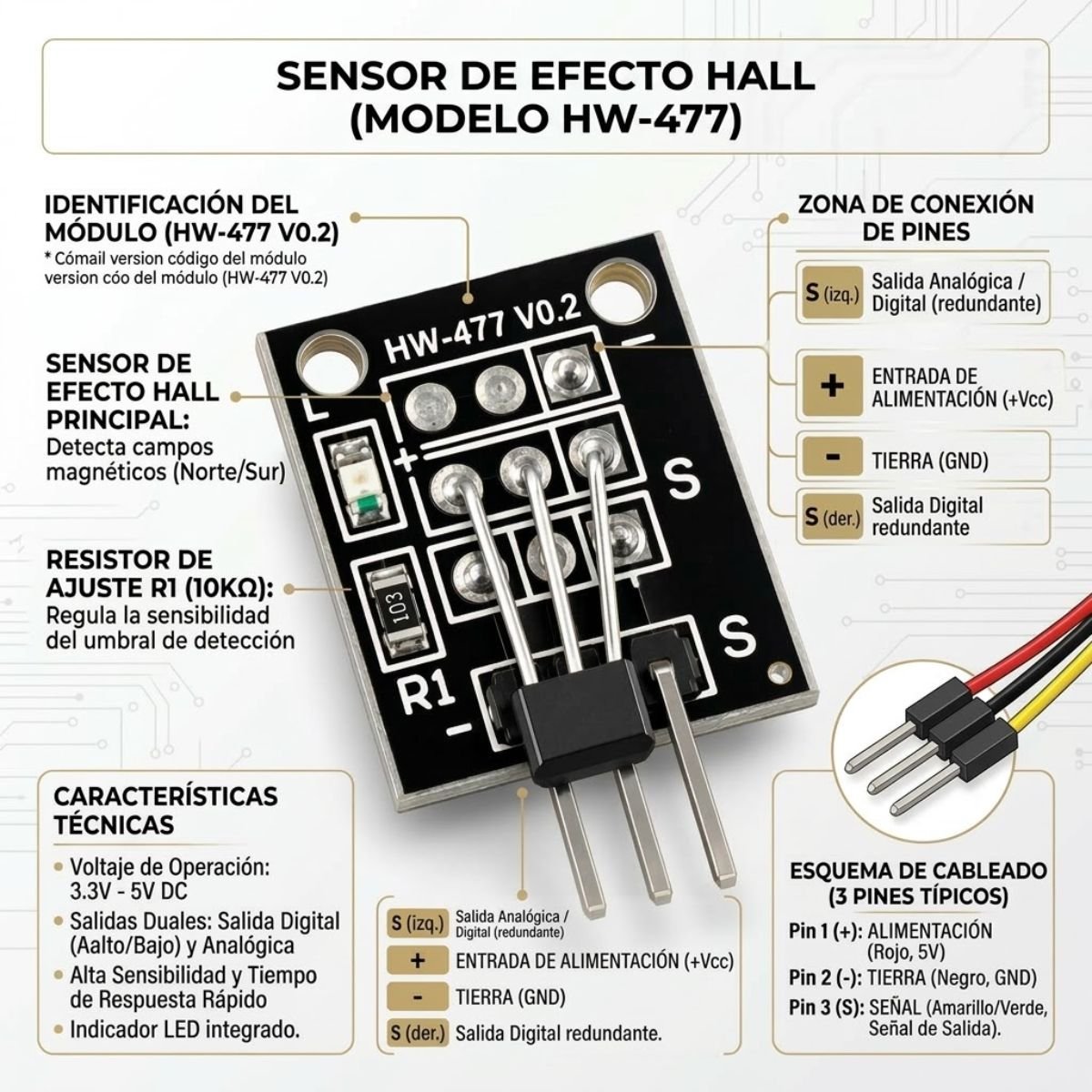

Componentes del módulo HW-477 V0.2

1. Sensor de efecto Hall

Es el componente principal del módulo y permite detectar la presencia de un campo magnético.

Su funcionamiento se basa en el efecto Hall, utilizado ampliamente en dispositivos electrónicos de detección y control.

2. Terminales de conexión

La placa dispone de tres terminales identificados para facilitar su integración:

• + : Terminal positivo de alimentación.
• – : Terminal negativo o tierra del circuito.
• S : Terminal de señal del sensor.

Estas conexiones permiten integrar el módulo en proyectos de electrónica y sistemas de control compatibles.

3. Indicador LED

La placa incorpora un LED que permite disponer de una referencia visual durante el funcionamiento del módulo.

4. Resistencia integrada

El circuito incorpora una resistencia montada sobre la placa, identificada mediante la referencia R1.

Esta forma parte de los componentes electrónicos utilizados en el diseño del módulo.

5. Placa de circuito impreso

Los componentes están montados sobre una placa electrónica compacta que facilita su integración en prototipos y proyectos de desarrollo.

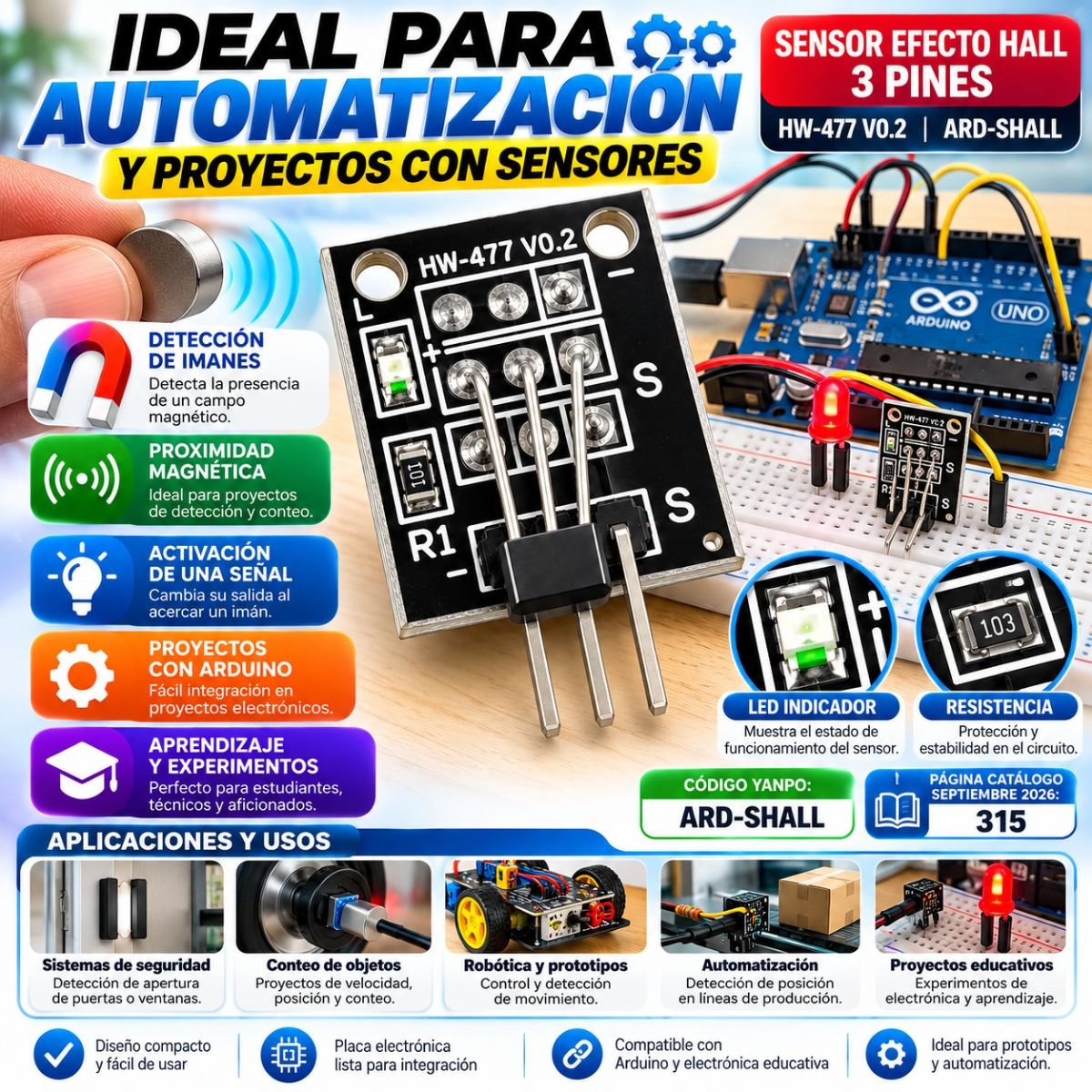

Aplicaciones y usos del Sensor Efecto Hall 3 Pines Plate

Detección de imanes

Permite desarrollar circuitos capaces de detectar la presencia de campos magnéticos generados por imanes.

Es útil para pruebas electrónicas y proyectos experimentales de detección magnética.

Proyectos con Arduino

Puede integrarse en proyectos de Arduino para estudiar el funcionamiento de los sensores magnéticos y procesar señales mediante programación.

Es adecuado para prácticas educativas relacionadas con sensores y microcontroladores.

Robótica y prototipos electrónicos

Puede utilizarse en proyectos de robótica que necesitan incorporar información relacionada con la presencia de campos magnéticos.

Su diseño compacto facilita su incorporación en pequeños prototipos electrónicos.

Sistemas de proximidad magnética

Permite desarrollar experimentos de detección por proximidad utilizando imanes y circuitos electrónicos compatibles.

La respuesta depende de las características del sensor y de las condiciones del campo magnético.

Sistemas de automatización

Puede incorporarse en prototipos de automatización que requieren detectar un campo magnético para generar una respuesta programada.

Por ejemplo, puede formar parte de experimentos de detección de posición o presencia magnética.

Proyectos educativos

Es adecuado para estudiantes y docentes que desean realizar prácticas sobre sensores, campos magnéticos y electrónica aplicada.

Permite estudiar la interacción entre componentes electrónicos y campos magnéticos.

Experimentos de laboratorio

Puede utilizarse en actividades de laboratorio para estudiar el comportamiento de los sensores de efecto Hall y su integración con circuitos electrónicos.

Ventajas del Sensor Efecto Hall 3 Pines Plate

• Permite detectar campos magnéticos mediante tecnología de efecto Hall.
• Diseño compacto para proyectos electrónicos.
• Conexión mediante tres terminales identificados.
• Posibilidad de integración con Arduino.
• Útil para proyectos de robótica y automatización.
• Adecuado para prototipos y prácticas educativas.
• Permite realizar experimentos de detección magnética.
• Cuenta con componentes electrónicos integrados en una sola placa.
• Facilita el aprendizaje sobre sensores y microcontroladores.

Conexiones del Sensor Efecto Hall 3 Pines Plate

El módulo cuenta con tres terminales principales:

• VCC (+): Alimentación positiva del módulo.
• GND (-): Conexión negativa o tierra.
• Señal (S): Terminal utilizado para obtener la señal del sensor.

Para integrarlo con Arduino u otro microcontrolador es necesario identificar correctamente las conexiones y comprobar que los niveles eléctricos sean compatibles.

Importante: Antes de conectar el módulo, verifica el voltaje de alimentación admitido por la versión específica del sensor y las características eléctricas de su salida.

¿Para quién está recomendado?

• Estudiantes de electrónica.
• Docentes y laboratorios educativos.
• Aficionados a Arduino.
• Desarrolladores de proyectos de robótica.
• Técnicos electrónicos.
• Personas interesadas en automatización.
• Desarrolladores de prototipos electrónicos.
• Personas que estudian sensores magnéticos.

Recomendaciones de instalación y uso

• Identificar correctamente los tres terminales antes de realizar las conexiones.
• Verificar la alimentación eléctrica adecuada para el sensor.
• Evitar conexiones con polaridad invertida.
• Utilizar cables y conexiones apropiados para el circuito.
• Comprobar la compatibilidad con el microcontrolador utilizado.
• Evitar cortocircuitos entre las terminales.
• Realizar las conexiones con el circuito desconectado de la alimentación.
• Utilizar imanes apropiados para las pruebas de detección magnética.

Contenido del producto

• 1 Sensor Efecto Hall 3 Pines Plate.
• Modelo HW-477 V0.2.
• Referencia ARD-SHALL.

Nota: No incluye placa Arduino, imanes, protoboard ni cables de conexión adicionales.

Compra tu Sensor Efecto Hall 3 Pines Plate en GERIZIM SAS

En GERIZIM SAS encuentras sensores, módulos electrónicos, componentes para Arduino y accesorios para proyectos de robótica, automatización y electrónica educativa.

El Sensor Efecto Hall 3 Pines Plate es una opción práctica para desarrollar prototipos, realizar experimentos con campos magnéticos y aprender sobre tecnologías de detección electrónica.

Nombre: Sensor Efecto Hall 3 Pines Plate.
Modelo: HW-477 V0.2.
Código SKU: ARD-SHALL.
Categoría: Módulos y Sensores de Arduino.
Subcategoría: Sensores Magnéticos.
Distribución: GERIZIM SAS.
