SENSOR LLAMA MÚLTIPLE 5 CANALES

SENSOR LLAMA MÚLTIPLE 5 CANALES

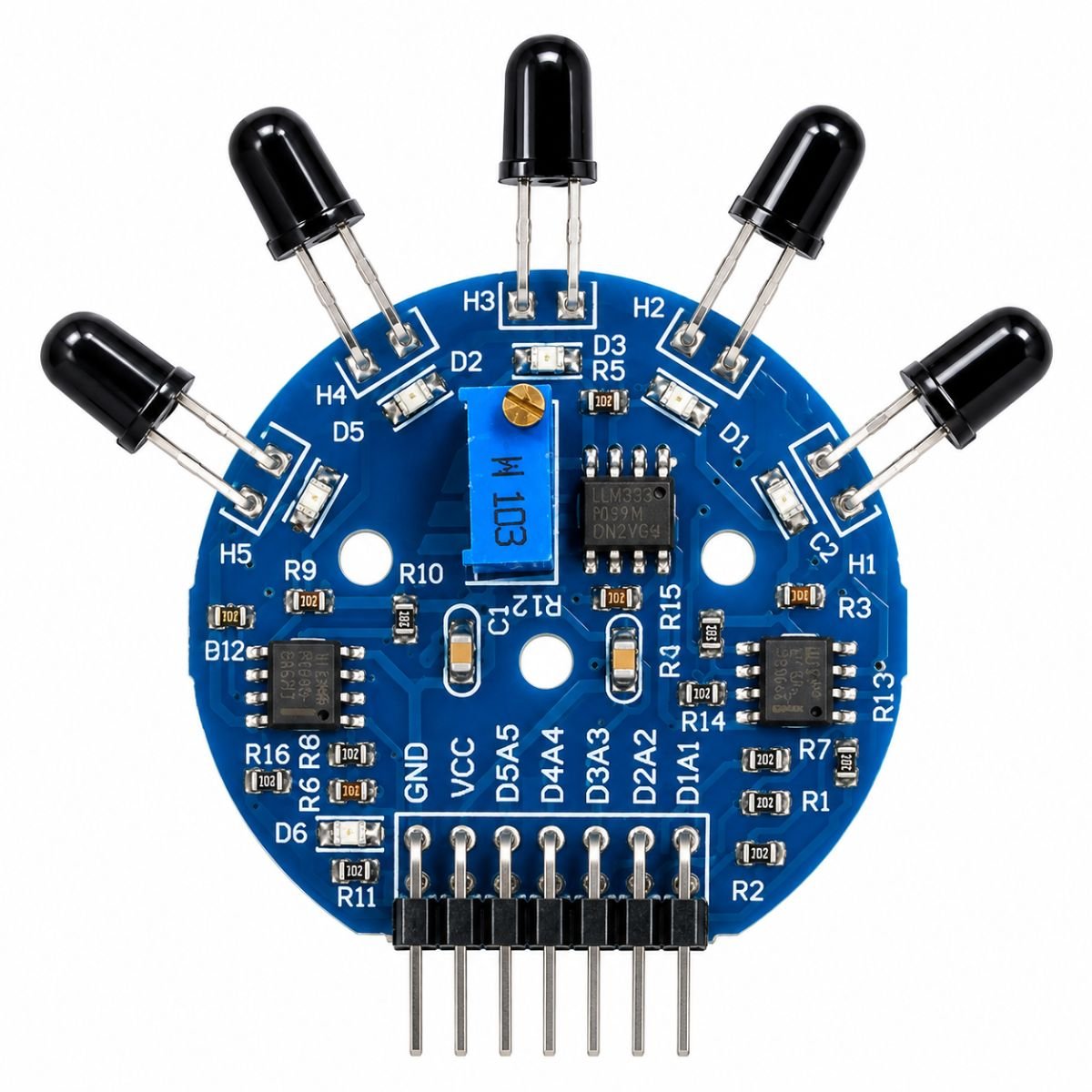

El SENSOR LLAMA MÚLTIPLE 5 CANALES es un módulo electrónico diseñado para identificar la presencia de llamas mediante cinco sensores infrarrojos distribuidos estratégicamente alrededor de una tarjeta de circuito impreso de forma circular.

Gracias a su diseño de detección multidireccional, permite desarrollar proyectos electrónicos que requieren identificar llamas desde diferentes posiciones, ofreciendo una solución práctica para aplicaciones educativas, robótica, automatización y sistemas experimentales de monitoreo de fuego.

Este módulo puede integrarse con placas Arduino y otros microcontroladores compatibles, facilitando la creación de proyectos de programación, control electrónico y detección mediante sensores.

CARACTERÍSTICAS PRINCIPALES

• Detección de llama en 5 canales: permite recibir información desde cinco posiciones diferentes.
• 5 sensores infrarrojos: distribuidos alrededor del módulo para detectar radiación infrarroja asociada a una llama.
• Diseño circular: proporciona cobertura en diferentes direcciones sin necesidad de utilizar cinco módulos independientes.
• Compatible con Arduino: permite desarrollar proyectos educativos, de robótica y automatización.
• Potenciómetro integrado: permite realizar ajustes de sensibilidad del sistema de detección.
• Salidas independientes: dispone de conexiones correspondientes a los cinco canales de detección.
• Tarjeta electrónica compacta: adecuada para proyectos que requieren integrar varios sensores en un espacio reducido.
• Conexión mediante pines: facilita la integración con cables jumper y placas de desarrollo.
• Aplicaciones educativas: ideal para estudiantes, técnicos, ingenieros y aficionados a la electrónica.

¿CÓMO FUNCIONA EL SENSOR LLAMA MÚLTIPLE 5 CANALES?

El funcionamiento del módulo se basa en la detección de radiación infrarroja emitida por una llama.

Sus cinco sensores están ubicados alrededor de la tarjeta electrónica, permitiendo detectar señales provenientes de distintas direcciones.

Cuando uno de los sensores identifica radiación infrarroja dentro de sus condiciones de funcionamiento, el circuito electrónico procesa la señal y permite obtener información mediante el canal correspondiente.

Esta información puede ser utilizada por un microcontrolador para ejecutar diferentes acciones programadas.

Por ejemplo, en un proyecto con Arduino, el sistema puede programarse para:

• Detectar la posible presencia de una llama.
• Identificar cuál de los cinco canales recibe una señal de detección.
• Activar un indicador LED.
• Emitir una alerta mediante un zumbador electrónico.
• Enviar información al monitor serial de Arduino.
• Ejecutar instrucciones de control dentro de un proyecto de robótica.
• Registrar eventos de detección para análisis experimental.

Estas funciones requieren programación y, dependiendo de la aplicación, componentes electrónicos adicionales.

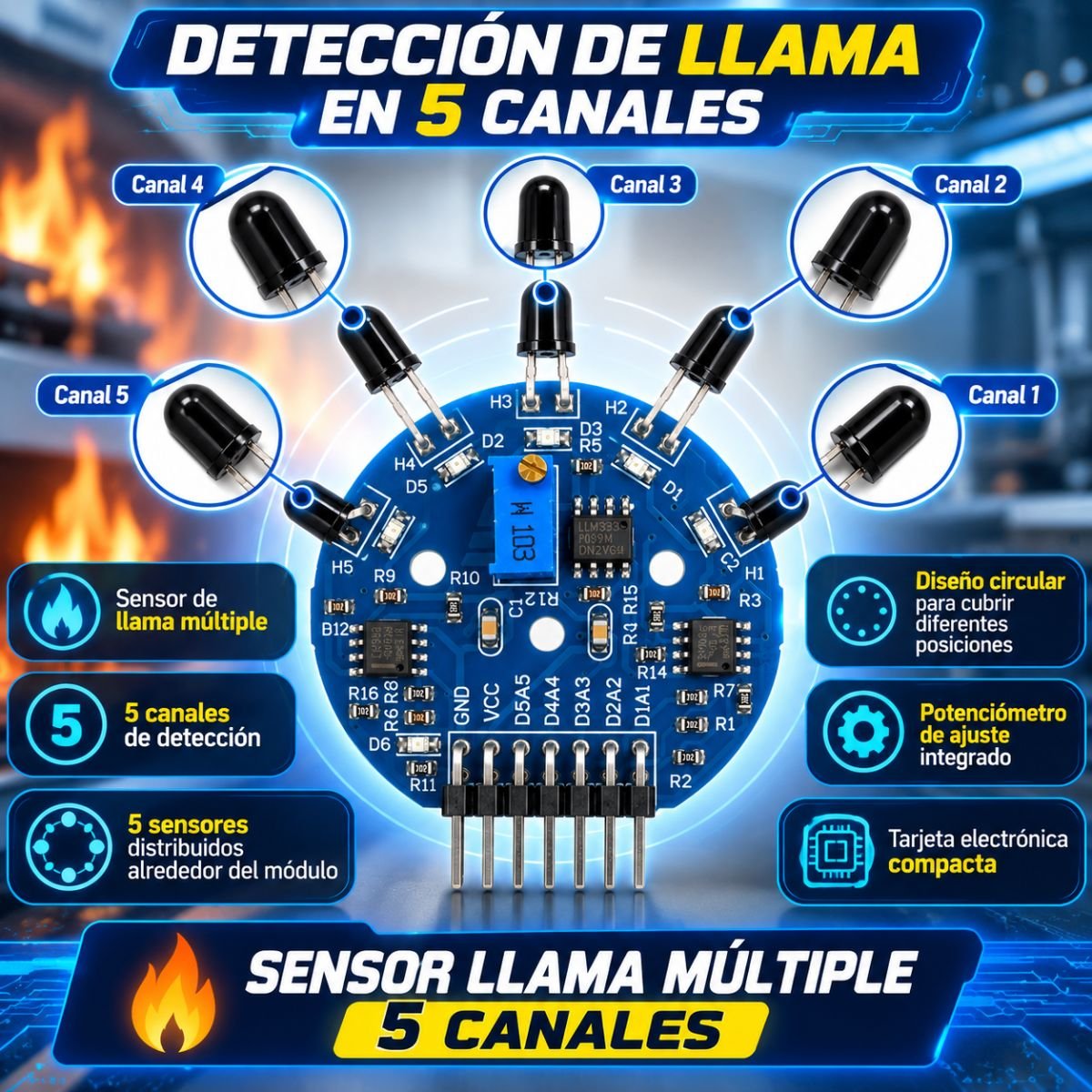

SISTEMA DE DETECCIÓN EN CINCO DIRECCIONES

Una de las principales características de este módulo es su distribución circular de cinco sensores.

Esta configuración permite realizar pruebas de detección desde diferentes posiciones utilizando una sola tarjeta electrónica.

• Canal 1: detección mediante el primer sensor infrarrojo.
• Canal 2: detección mediante el segundo sensor infrarrojo.
• Canal 3: detección mediante el tercer sensor infrarrojo.
• Canal 4: detección mediante el cuarto sensor infrarrojo.
• Canal 5: detección mediante el quinto sensor infrarrojo.

La posición de los sensores facilita el desarrollo de sistemas capaces de comparar señales de diferentes direcciones.

Esta característica resulta especialmente útil para proyectos de robots detectores de llama y sistemas electrónicos experimentales.

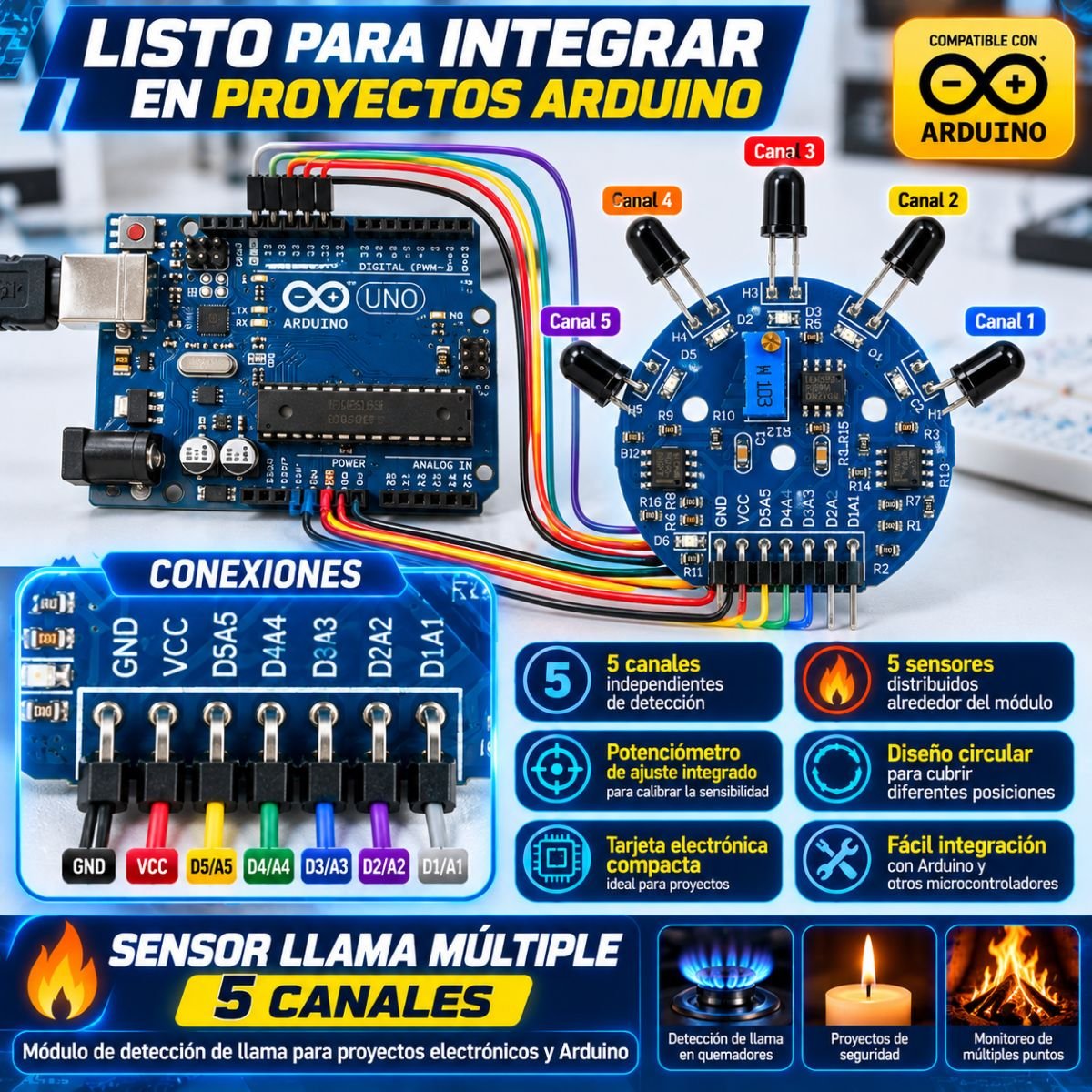

CONEXIONES DEL MÓDULO

El SENSOR LLAMA MÚLTIPLE 5 CANALES incorpora un conector de siete pines para su integración con placas electrónicas y microcontroladores.

Los terminales identificados en la tarjeta son:

• GND: conexión a tierra del circuito.
• VCC: alimentación eléctrica del módulo.
• D5A5: terminal de señal correspondiente al canal 5.
• D4A4: terminal de señal correspondiente al canal 4.
• D3A3: terminal de señal correspondiente al canal 3.
• D2A2: terminal de señal correspondiente al canal 2.
• D1A1: terminal de señal correspondiente al canal 1.

Importante: antes de conectar el módulo, se recomienda verificar el voltaje de alimentación, las características eléctricas y el tipo de salida de cada canal según la documentación del fabricante.

AJUSTE DE SENSIBILIDAD

El módulo incorpora un potenciómetro de ajuste que permite regular la respuesta del sistema de detección.

Este componente facilita la realización de pruebas y calibraciones según las condiciones del proyecto.

Durante la calibración deben considerarse factores como:

• La distancia entre el sensor y la fuente de llama.
• La intensidad de la radiación infrarroja recibida.
• La orientación de los sensores.
• Las condiciones de iluminación ambiental.
• La presencia de otras fuentes de radiación infrarroja.

Una calibración adecuada ayuda a mejorar el comportamiento del módulo dentro de las condiciones de funcionamiento del proyecto.

APLICACIONES Y USOS

1. PROYECTOS CON ARDUINO

Permite desarrollar programas de detección de llamas utilizando Arduino y componentes electrónicos adicionales.

2. ROBOTS DETECTORES DE FUEGO

Puede utilizarse en proyectos experimentales de robots que necesitan detectar una posible fuente de llama desde diferentes direcciones.

3. SISTEMAS EXPERIMENTALES DE ALERTA

Permite desarrollar prototipos que activen indicadores luminosos o sonoros cuando se detecten señales asociadas a una llama.

4. AUTOMATIZACIÓN ELECTRÓNICA

Puede integrarse en sistemas programables que ejecuten acciones dependiendo de las señales recibidas por los sensores.

5. EDUCACIÓN Y APRENDIZAJE

Ideal para prácticas de programación, electrónica, sensores infrarrojos y desarrollo de proyectos con microcontroladores.

6. INVESTIGACIÓN Y PROTOTIPADO

Útil para realizar experimentos relacionados con detección infrarroja, procesamiento de señales y sistemas electrónicos de monitoreo.

VENTAJAS DEL SENSOR LLAMA MÚLTIPLE 5 CANALES

• Integra cinco sensores en una sola tarjeta.
• Permite detectar señales desde distintas posiciones.
• Facilita el desarrollo de proyectos con Arduino.
• Incorpora potenciómetro para ajustes de sensibilidad.
• Dispone de conexiones individuales para cinco canales.
• Diseño circular y compacto.
• Ideal para proyectos educativos y experimentales.
• Permite desarrollar aplicaciones de robótica y automatización.
• Facilita el aprendizaje de programación y procesamiento de señales.

ESPECIFICACIONES GENERALES

• Nombre: SENSOR LLAMA MÚLTIPLE 5 CANALES.
• Referencia: ARD-LLAMA-5.
• Tipo de producto: módulo electrónico sensor de llama.
• Tecnología de detección: sensores infrarrojos.
• Cantidad de sensores: 5.
• Canales de detección: 5.
• Distribución: circular.
• Ajuste: potenciómetro integrado.
• Conexiones: 7 terminales.
• Compatibilidad: Arduino y microcontroladores compatibles, previa verificación eléctrica.
• Aplicaciones: robótica, electrónica, automatización y proyectos educativos.

RECOMENDACIONES DE USO

• Verificar las conexiones antes de alimentar el módulo.
• Comprobar que el voltaje utilizado sea compatible con la tarjeta.
• Utilizar cables adecuados para realizar las conexiones.
• Evitar el contacto directo del módulo con llamas y temperaturas elevadas.
• Realizar las pruebas bajo supervisión y en condiciones seguras.
• Calibrar el sensor antes de integrarlo definitivamente en un proyecto.

IMPORTANTE SOBRE SEGURIDAD

Este módulo está diseñado para proyectos electrónicos, educativos, experimentales y de desarrollo.

No es un detector de incendios certificado y no debe utilizarse como sustituto de sistemas profesionales de alarma, protección contra incendios o dispositivos de seguridad industrial.

Su funcionamiento puede verse afectado por las condiciones ambientales, las fuentes de radiación infrarroja y la configuración del circuito.
