MINI CÁMARA VGA

Mini Cámara VGA OV7670

La Mini Cámara VGA OV7670 es un módulo electrónico diseñado para capturar imágenes e integrar funciones de visión en proyectos de robótica, automatización, programación, electrónica y sistemas basados en microcontroladores.

Integra el sensor de imagen OV7670, capaz de trabajar con resolución VGA de hasta 640 x 480 píxeles, permitiendo obtener información visual para aplicaciones electrónicas compatibles.

Su estructura incluye una lente ajustable manualmente, una placa electrónica compacta y conexiones identificadas para alimentación, configuración, sincronización y transmisión de datos.

La Mini Cámara VGA OV7670 es una herramienta útil para estudiantes, técnicos, ingenieros, desarrolladores y aficionados que desean experimentar con captura de imágenes, visión artificial y proyectos electrónicos.

Puede integrarse en sistemas de desarrollo que dispongan de las interfaces eléctricas, recursos de procesamiento y programación necesarios para recibir las señales generadas por la cámara.

Características de la Mini Cámara VGA OV7670

• Sensor OV7670: Circuito especializado en la captura electrónica de imágenes.
• Resolución VGA: Permite trabajar con imágenes de hasta 640 x 480 píxeles.
• Lente ajustable: Incorpora un sistema de enfoque manual que permite adaptar la nitidez de la imagen.
• Diseño compacto: Facilita su integración en proyectos de robótica y electrónica.
• Interfaz paralela: Utiliza líneas de datos para transmitir información de imagen hacia un controlador compatible.
• Configuración electrónica: Dispone de señales de control para configurar parámetros del sensor.
• Conexiones identificadas: Cuenta con pines señalizados directamente sobre la placa.
• Alimentación de 3,3 V: La tarjeta identifica una conexión de alimentación de 3,3 voltios.
• Captura de imágenes: Permite desarrollar aplicaciones que requieren información visual.
• Integración con microcontroladores: Puede utilizarse con plataformas que dispongan de interfaces y recursos apropiados.
• Aplicaciones de robótica: Adecuada para proyectos experimentales que incorporan captura visual.
• Proyectos educativos: Ideal para estudiar sensores de imagen, programación y procesamiento visual.
• Prototipado: Permite experimentar con diferentes sistemas de captura y tratamiento de imágenes.

¿Qué es la Mini Cámara VGA OV7670?

La Mini Cámara VGA OV7670 es un módulo electrónico que utiliza un sensor de imagen para convertir la información visual captada por una lente en señales digitales.

Estas señales pueden ser recibidas y procesadas por un sistema electrónico compatible, permitiendo desarrollar aplicaciones relacionadas con captura de imágenes, visión artificial y monitoreo experimental.

A diferencia de una cámara convencional con conexión USB, el módulo OV7670 está diseñado principalmente para integrarse en circuitos electrónicos y sistemas programables.

Por esta razón, requiere conexiones apropiadas, configuración electrónica y un controlador capaz de interpretar sus señales de datos.

Es especialmente útil para comprender cómo funcionan los sensores de imagen y cómo pueden incorporarse a proyectos de electrónica y robótica.

¿Cómo funciona la Mini Cámara VGA OV7670?

El funcionamiento de la Mini Cámara VGA OV7670 se basa en la captura de luz mediante un sensor electrónico y su conversión en información digital.

1. Captura de luz

La lente permite dirigir la luz procedente de los objetos hacia el sensor de imagen.

El enfoque puede ajustarse manualmente para mejorar la nitidez según la distancia del objeto y las condiciones del montaje.

2. Procesamiento en el sensor OV7670

El sensor convierte la información luminosa captada en señales electrónicas que representan los datos de imagen.

El módulo puede trabajar con diferentes configuraciones de captura admitidas por el sensor.

3. Configuración del dispositivo

El módulo utiliza señales de configuración que permiten establecer parámetros de funcionamiento mediante un controlador compatible.

La configuración se realiza mediante programación y una interfaz de control apropiada.

4. Transmisión de datos

La cámara dispone de una interfaz de datos paralela que permite transmitir información visual hacia un microcontrolador o sistema de procesamiento compatible.

La recepción correcta requiere atender las señales de sincronización y los tiempos de funcionamiento del sensor.

5. Procesamiento de imágenes

El controlador conectado puede utilizar los datos recibidos para realizar operaciones de visualización, análisis o procesamiento, dependiendo de sus capacidades y del software implementado.

Componentes principales de la Mini Cámara VGA OV7670

Sensor de imagen OV7670

Es el componente principal encargado de capturar la información visual y proporcionar los datos de imagen.

Lente de enfoque manual

Permite ajustar el enfoque de la imagen según las características del montaje y la distancia del objeto.

Placa electrónica

Integra el sensor y sus conexiones eléctricas, facilitando la incorporación del módulo a proyectos de desarrollo electrónico.

Pines de alimentación

Permiten suministrar la energía necesaria para el funcionamiento del módulo mediante una fuente compatible.

Pines de control

Permiten configurar y controlar determinadas funciones del sensor.

Pines de datos

Se utilizan para transmitir la información digital correspondiente a las imágenes capturadas.

Conexiones de la Mini Cámara VGA OV7670

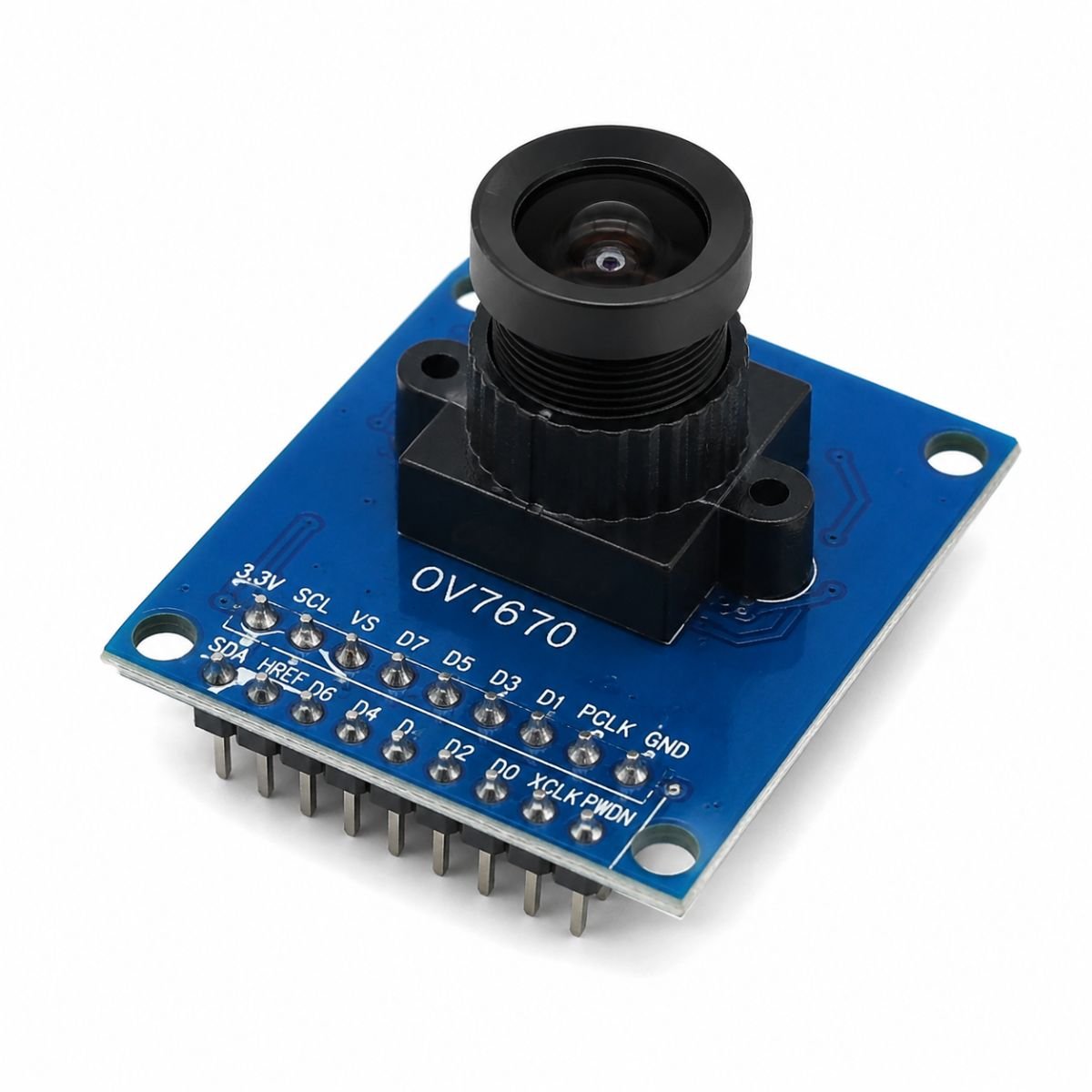

La placa incorpora conexiones identificadas que permiten integrar la cámara en un sistema electrónico compatible.

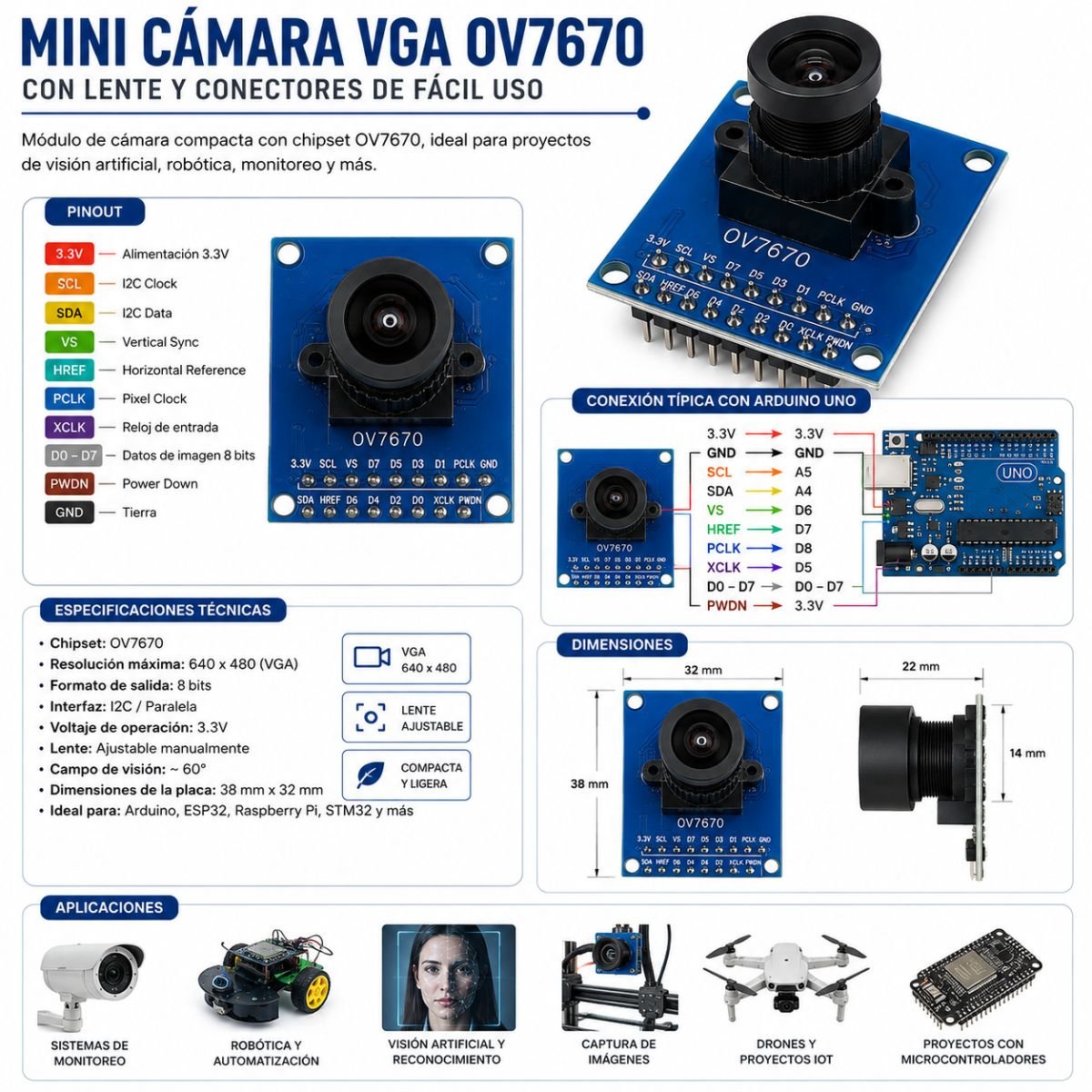

Pin o señal	Función general
3.3V	Alimentación indicada en el módulo.
GND	Referencia de tierra del circuito.
SCL	Señal de reloj de la interfaz de configuración.
SDA	Línea de datos de la interfaz de configuración.
D0 – D7	Bus paralelo de datos de imagen.
VS	Señal relacionada con la sincronización vertical.
HREF	Señal de referencia horizontal de imagen.
PCLK	Señal de reloj de píxeles.
XCLK	Señal de reloj de entrada para el funcionamiento del sensor.
PWDN	Control de estado de bajo consumo o apagado.

Importante: Antes de realizar conexiones, verifica las marcas impresas en la placa física y consulta los requisitos eléctricos del controlador utilizado.

¿Para qué sirve la Mini Cámara VGA OV7670?

La Mini Cámara VGA OV7670 sirve para incorporar captura de imágenes a proyectos electrónicos que utilizan microcontroladores, placas de desarrollo o sistemas de procesamiento compatibles.

Su función principal consiste en obtener información visual del entorno para que pueda ser utilizada por el sistema electrónico conectado.

Funciones principales

• Capturar imágenes mediante un sensor electrónico.
• Transmitir datos digitales de imagen.
• Integrar captura visual en prototipos electrónicos.
• Facilitar experimentos de procesamiento de imágenes.
• Desarrollar aplicaciones educativas de visión artificial.
• Complementar proyectos de robótica y automatización.
• Experimentar con interfaces de datos y señales de sincronización.
• Aprender sobre programación de sensores de imagen.
• Desarrollar sistemas experimentales de monitoreo visual.
• Construir prototipos electrónicos que requieran información visual.

Aplicaciones y usos de la Mini Cámara VGA OV7670

1. Proyectos de visión artificial

La Mini Cámara VGA OV7670 permite desarrollar sistemas experimentales que utilizan imágenes como fuente de información.

Puede formar parte de proyectos de procesamiento visual donde un controlador compatible analiza las imágenes capturadas.

Estas aplicaciones requieren programación y recursos de procesamiento adecuados.

2. Robótica educativa

Puede incorporarse a proyectos de robótica para experimentar con sistemas que utilizan información visual del entorno.

Es útil para estudiar conceptos de captura de imágenes, electrónica digital y procesamiento de señales.

3. Proyectos con microcontroladores

El módulo puede utilizarse con sistemas de desarrollo capaces de manejar su interfaz paralela, las señales de sincronización y los requisitos de configuración.

La compatibilidad depende de las características del controlador seleccionado.

4. Proyectos educativos de electrónica

Es una herramienta de aprendizaje para estudiantes y docentes interesados en sensores de imagen y electrónica digital.

Permite estudiar la relación entre hardware, programación y procesamiento de información visual.

5. Captura de imágenes

Puede utilizarse como elemento de captura dentro de sistemas electrónicos diseñados para adquirir imágenes.

El almacenamiento o visualización de las imágenes requiere componentes y programación adicionales.

6. Automatización electrónica

Puede formar parte de proyectos experimentales de automatización que utilizan información visual para desarrollar funciones de control.

La respuesta del sistema depende del procesamiento realizado por el controlador conectado.

7. Procesamiento digital de imágenes

Permite experimentar con la adquisición de datos visuales para aplicaciones de procesamiento digital.

Las operaciones de análisis y reconocimiento deben implementarse mediante software y hardware apropiados.

8. Proyectos de monitoreo experimental

Puede integrarse en prototipos de monitoreo visual donde se necesite obtener información mediante imágenes.

No constituye por sí sola un sistema completo de videovigilancia.

9. Investigación y desarrollo

Es adecuada para prácticas e investigaciones relacionadas con sensores de imagen, interfaces digitales y sistemas electrónicos programables.

10. Proyectos DIY

Resulta útil para aficionados que desean experimentar con cámaras electrónicas, programación y captura visual dentro de proyectos personalizados.

Especificaciones técnicas de la Mini Cámara VGA OV7670

Nombre del producto	Mini Cámara VGA OV7670
Código SKU	OV7670
Tipo de dispositivo	Módulo de cámara electrónica
Sensor de imagen	OV7670
Resolución máxima	640 x 480 píxeles (VGA)
Alimentación indicada	3,3 V
Tipo de lente	Enfoque ajustable manualmente
Interfaz de datos	Paralela de 8 bits
Señales de datos	D0 – D7
Interfaz de configuración	Señales SCL y SDA
Señales de sincronización	VS, HREF y PCLK
Reloj de entrada	XCLK
Control adicional	PWDN
Aplicaciones	Robótica, captura de imágenes, automatización y visión artificial
Compatibilidad	Placas de desarrollo con interfaces y recursos apropiados
Uso recomendado	Proyectos educativos y prototipado electrónico

Ventajas de la Mini Cámara VGA OV7670

Captura de imágenes VGA

Incorpora un sensor capaz de trabajar con resolución de hasta 640 x 480 píxeles.

Diseño compacto

Su formato permite incorporarla en montajes electrónicos y prototipos de tamaño reducido.

Lente ajustable

Permite modificar manualmente el enfoque para adaptar la nitidez de la imagen.

Interfaz de datos

Dispone de conexiones para transmitir información de imagen hacia sistemas electrónicos compatibles.

Ideal para aprendizaje

Facilita desarrollar prácticas relacionadas con sensores de imagen, programación y visión artificial.

Aplicaciones en robótica

Puede utilizarse para experimentar con proyectos robóticos que requieren captura de información visual.

Integración electrónica

Su placa incorpora pines identificados que permiten reconocer las conexiones necesarias para alimentación, configuración y transmisión de datos.

Desarrollo de prototipos

Es adecuada para realizar experimentos de captura visual y procesamiento de imágenes con hardware compatible.

¿Cómo utilizar la Mini Cámara VGA OV7670?

Paso 1. Selecciona un controlador compatible

Verifica que la placa de desarrollo utilizada pueda recibir los datos paralelos y las señales de sincronización generadas por la cámara.

Paso 2. Identifica las conexiones

Localiza los pines de alimentación, tierra, configuración y datos que aparecen identificados en el módulo.

Paso 3. Verifica la alimentación

Comprueba los requisitos eléctricos de la cámara antes de suministrar energía.

La placa identifica una conexión de 3,3 V. No conectes directamente señales de 5 V sin comprobar la compatibilidad de niveles lógicos.

Paso 4. Realiza las conexiones

Conecta el módulo al controlador siguiendo un esquema eléctrico verificado para la plataforma seleccionada.

Paso 5. Configura el sensor

Utiliza software y bibliotecas compatibles con el OV7670 para configurar sus parámetros de funcionamiento.

Paso 6. Configura la recepción de imágenes

Prepara el controlador para recibir los datos de imagen y procesar las señales de sincronización.

Paso 7. Ajusta el enfoque

Realiza el ajuste manual de la lente cuando sea necesario para mejorar la nitidez de la imagen capturada.

Paso 8. Realiza las pruebas

Comprueba que el sistema recibe correctamente los datos de imagen y realiza los ajustes necesarios.

Recomendaciones de conexión y seguridad

• Verifica la tensión de alimentación antes de conectar el módulo.
• Respeta los niveles lógicos admitidos por el sensor.
• No conectes directamente señales de 5 V sin comprobar su compatibilidad.
• Utiliza un controlador adecuado para recibir datos de imagen.
• Comprueba cuidadosamente la distribución de los pines.
• Desconecta la alimentación antes de modificar conexiones.
• Evita cortocircuitos entre los terminales.
• Protege la lente contra golpes, polvo y humedad.
• Utiliza bibliotecas y programas compatibles con el sensor.
• Verifica los recursos de memoria y procesamiento de tu microcontrolador.

Preguntas frecuentes sobre la Mini Cámara VGA OV7670

¿Para qué sirve la Mini Cámara VGA OV7670?

Sirve para capturar imágenes e incorporar información visual en proyectos electrónicos y sistemas de desarrollo compatibles.

¿Qué resolución tiene?

El sensor OV7670 permite trabajar con resolución VGA de hasta 640 x 480 píxeles.

¿Se puede utilizar con Arduino?

Puede utilizarse en determinados proyectos Arduino, pero requiere conexiones, programación y recursos de procesamiento adecuados.

En placas con recursos limitados, como Arduino UNO, la captura de imágenes puede resultar compleja y requerir técnicas o hardware adicional.

¿Es compatible con ESP32?

Puede integrarse con determinadas configuraciones de ESP32 que dispongan de las interfaces y recursos necesarios para gestionar el sensor.

La compatibilidad debe verificarse para la placa y el software específicos.

¿Se puede utilizar con Raspberry Pi?

Su integración requiere una interfaz compatible y una implementación electrónica apropiada. No es una cámara diseñada para conectarse directamente al conector CSI de Raspberry Pi.

¿La cámara tiene enfoque ajustable?

El módulo mostrado incorpora una lente de enfoque manual ajustable.

¿Puede grabar videos por sí sola?

No. El módulo no incorpora un sistema autónomo de grabación. Requiere un controlador y componentes adicionales para procesar o almacenar las imágenes.

¿Tiene conexión USB?

No. Este módulo utiliza conexiones electrónicas para datos, alimentación y control.

¿Tiene conexión WiFi?

No incorpora conectividad WiFi independiente.

¿Se puede utilizar para visión artificial?

Sí. Puede proporcionar imágenes a un sistema compatible que implemente funciones de procesamiento o análisis visual.

¿Es una cámara de seguridad?

No es un sistema de videovigilancia completo. Está diseñada como módulo de captura visual para desarrollo electrónico.

¿Necesita programación?

Sí. Para obtener imágenes es necesario configurar el sensor y desarrollar o utilizar software compatible con el controlador seleccionado.

¿Qué alimentación requiere?

La placa mostrada identifica una alimentación de 3,3 V. Deben comprobarse también los niveles lógicos de las señales conectadas.

¿Es adecuada para estudiantes?

Sí. Es útil para prácticas de electrónica y programación, especialmente para estudiantes con conocimientos de microcontroladores e interfaces digitales.

Contenido del producto

1 Mini Cámara VGA OV7670 con lente y placa electrónica de conexión.

Importante: Las placas Arduino, ESP32, Raspberry Pi, cables, pantallas y demás accesorios mostrados en imágenes de aplicación no están incluidos.

¿Por qué elegir la Mini Cámara VGA OV7670?

La Mini Cámara VGA OV7670 ofrece una alternativa compacta para experimentar con captura de imágenes en proyectos electrónicos.

Su sensor VGA, lente ajustable e interfaz digital permiten desarrollar aplicaciones educativas relacionadas con visión artificial y programación de microcontroladores.

Es una herramienta práctica para estudiantes, técnicos, ingenieros y desarrolladores interesados en integrar información visual dentro de sus proyectos.

Compra tu Mini Cámara VGA OV7670 en GERIZIM SAS

En GERIZIM SAS encontrarás cámaras para proyectos electrónicos, sensores, módulos Arduino, protoboards, cables jumper y accesorios para robótica y automatización.

La Mini Cámara VGA OV7670 es una solución para desarrollar proyectos educativos de captura visual, electrónica y visión artificial mediante controladores compatibles.

Complementa tus proyectos con componentes electrónicos y accesorios disponibles en nuestra tienda.

GERIZIM SAS – Tecnología, electrónica y soluciones para tus proyectos.
