Módulo LCD 2×16 Fondo Azul

Módulo LCD 2×16 Fondo Azul

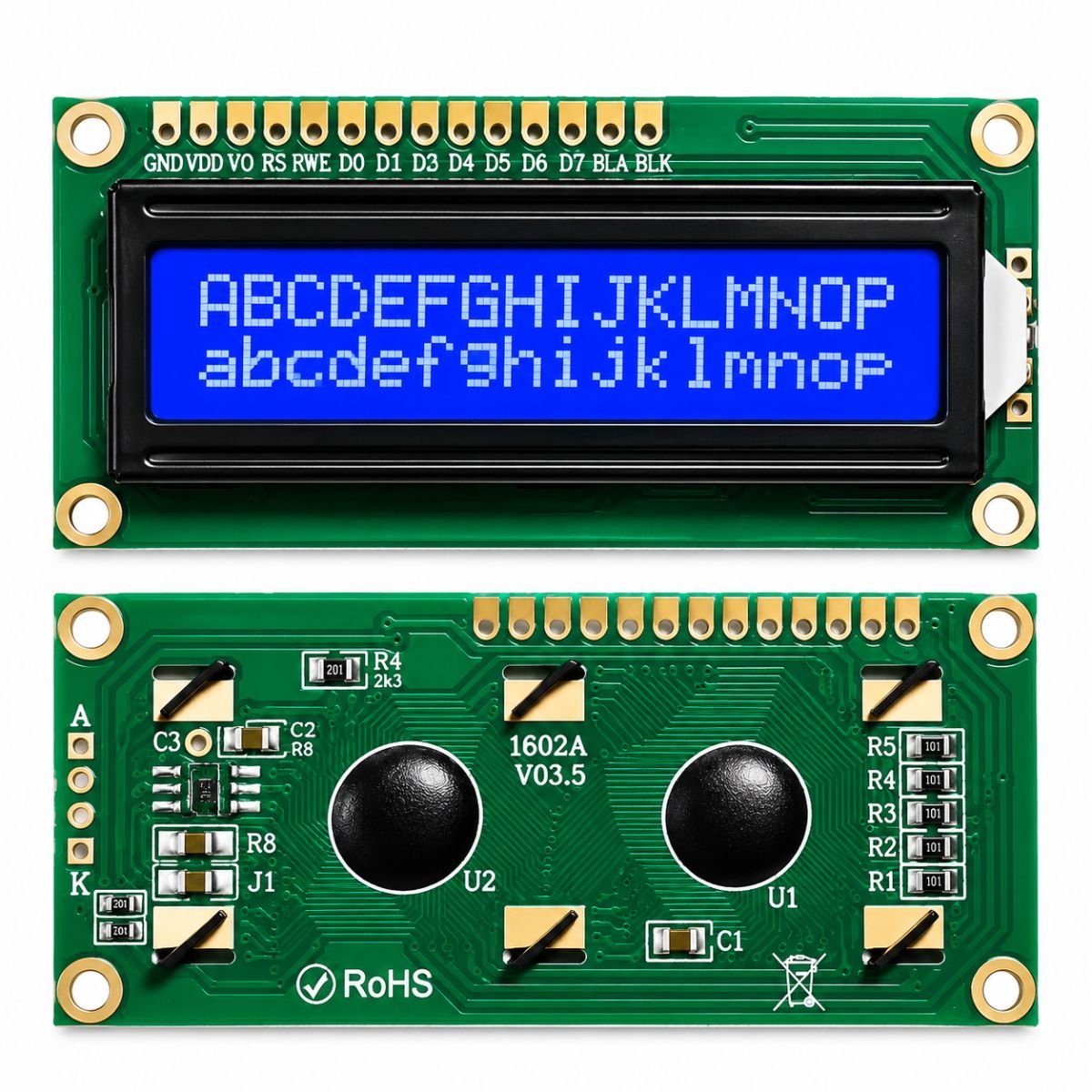

El Módulo LCD 2×16 Fondo Azul es una pantalla de cristal líquido alfanumérica diseñada para visualizar información en proyectos electrónicos desarrollados con Arduino, microcontroladores y sistemas de automatización.

Este display LCD 1602 permite mostrar hasta 32 caracteres distribuidos en dos líneas de 16 caracteres cada una, facilitando la presentación de textos, números, mediciones, estados de funcionamiento y mensajes personalizados.

Su pantalla incorpora retroiluminación azul, ideal para visualizar información en proyectos de electrónica, robótica educativa, monitoreo de sensores, paneles de control y prototipos electrónicos.

Gracias a su interfaz de comunicación paralela y su diseño compacto, el Módulo LCD 2×16 Fondo Azul es una herramienta práctica para estudiantes, técnicos, ingenieros y aficionados a la programación y la electrónica.

1. Pantalla LCD alfanumérica de 2 líneas y 16 caracteres

El Módulo LCD 2×16 Fondo Azul utiliza una pantalla alfanumérica que permite visualizar información mediante caracteres organizados en dos filas independientes.

Cada línea puede mostrar hasta 16 caracteres, proporcionando una capacidad total de 32 posiciones de visualización.

Esta característica resulta útil para proyectos que necesitan mostrar información sin utilizar una pantalla gráfica de mayor complejidad.

Características de visualización

• Dos líneas independientes de visualización.
• Capacidad de 16 caracteres por línea.
• Hasta 32 caracteres simultáneos.
• Visualización de letras y números.
• Presentación de mensajes personalizados.
• Indicación de estados de funcionamiento.
• Visualización de mediciones electrónicas.
• Actualización de información mediante programación.

El contenido mostrado en pantalla puede modificarse mediante instrucciones enviadas desde un microcontrolador compatible.

2. Retroiluminación azul para una visualización clara

Una de las características principales del Módulo LCD 2×16 Fondo Azul es su sistema de retroiluminación, que permite distinguir los caracteres sobre un fondo azul.

Esta característica facilita la lectura de información en proyectos electrónicos que incorporan pantallas de visualización.

Ventajas de la retroiluminación

• Fondo azul de fácil identificación.
• Caracteres visibles sobre la pantalla iluminada.
• Presentación clara de datos y mensajes.
• Útil para paneles electrónicos.
• Ideal para mostrar mediciones de sensores.
• Adecuado para proyectos educativos.
• Permite integrar una interfaz visual en sistemas de control.

El contraste de los caracteres puede ajustarse mediante el terminal correspondiente y un circuito externo adecuado.

3. Interfaz paralela de 16 conexiones

El Módulo LCD 2×16 Fondo Azul incorpora una interfaz de conexión paralela utilizada para intercambiar información con microcontroladores compatibles.

La pantalla dispone de 16 terminales destinados a alimentación, control, transmisión de datos y retroiluminación.

Esta interfaz permite trabajar mediante comunicación paralela de 4 u 8 bits, según la configuración electrónica y el programa utilizado.

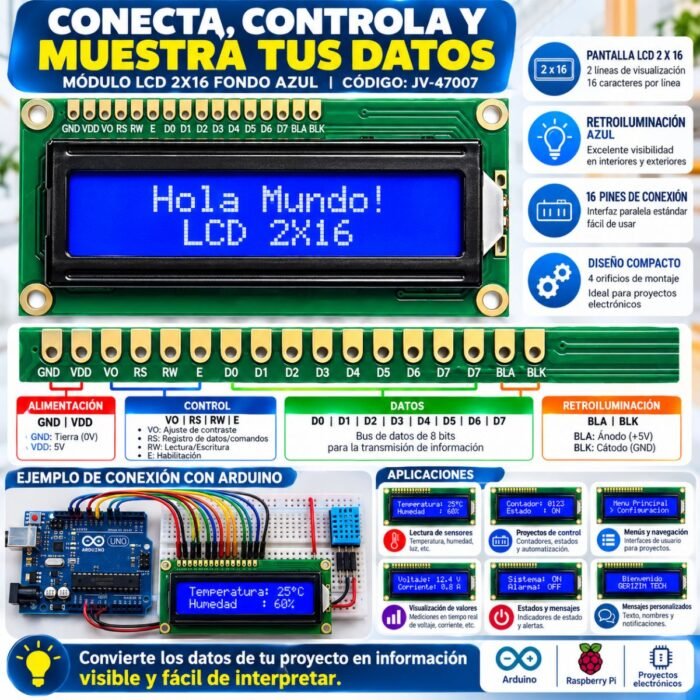

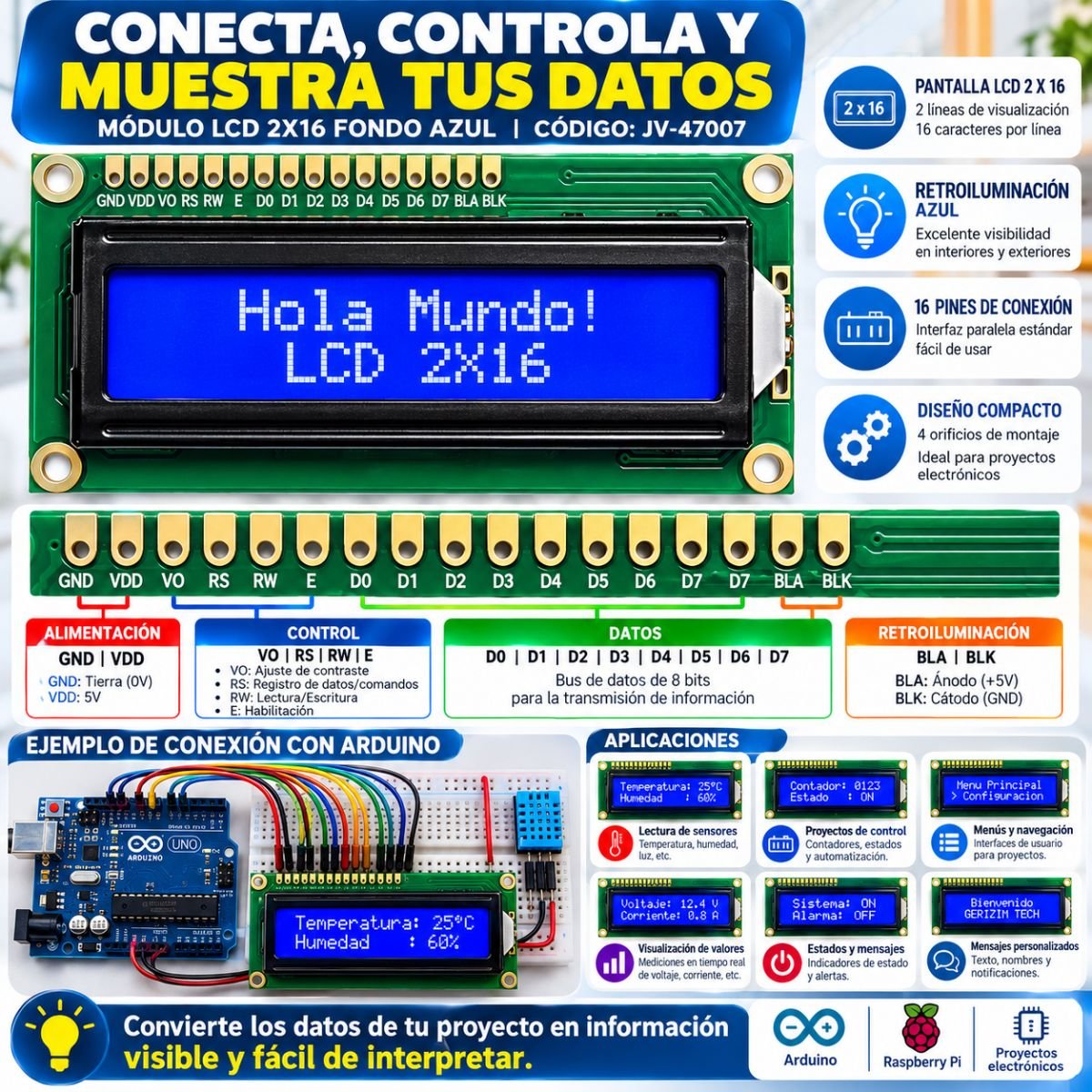

Funciones de las conexiones estándar LCD 1602

Terminal	Función
GND / VSS	Conexión de tierra del circuito.
VDD	Alimentación positiva de la pantalla.
VO	Ajuste de contraste de los caracteres.
RS	Selección entre registro de comandos y registro de datos.
RW	Selección de operación de lectura o escritura.
E	Señal de habilitación de comunicación.
D0 – D7	Líneas de transmisión de datos.
BLA / A	Ánodo de retroiluminación.
BLK / K	Cátodo de retroiluminación.

Importante: Antes de realizar las conexiones, verifica las identificaciones impresas en la placa y utiliza el circuito de alimentación correspondiente.

4. Compatible con proyectos Arduino

El Módulo LCD 2×16 Fondo Azul puede integrarse en proyectos desarrollados con placas Arduino que dispongan de suficientes conexiones digitales y niveles eléctricos compatibles.

Mediante programación es posible enviar textos, números y mensajes desde el microcontrolador hacia la pantalla.

Aplicaciones con Arduino

• Proyectos con Arduino UNO.
• Proyectos con Arduino Nano.
• Proyectos con Arduino Mega.
• Sistemas de monitoreo electrónico.
• Visualización de sensores.
• Paneles de control programables.
• Contadores y temporizadores.
• Proyectos de automatización.
• Robótica educativa.
• Prototipos electrónicos.

La compatibilidad depende de las conexiones disponibles, la alimentación y la configuración del programa.

5. Visualización de temperatura y humedad

Una aplicación del Módulo LCD 2×16 Fondo Azul es mostrar las mediciones obtenidas mediante sensores de temperatura y humedad.

Por ejemplo, al utilizar un sensor compatible y un microcontrolador Arduino, la pantalla puede presentar información como:

Ejemplo de visualización:

Temperatura:25C
Humedad:    60%

Los valores pueden actualizarse automáticamente mediante la programación del sistema y las lecturas obtenidas por los sensores.

Esta aplicación resulta útil para proyectos de monitoreo ambiental, estaciones meteorológicas y experimentos educativos.

6. Paneles de control y sistemas de automatización

El Módulo LCD 2×16 Fondo Azul también permite desarrollar interfaces sencillas para sistemas de control electrónico.

Una pantalla LCD puede utilizarse para mostrar información importante sobre el funcionamiento de un equipo o proyecto.

Ejemplos de información que puede mostrar

• Estado de encendido o apagado.
• Valores de temperatura.
• Valores de humedad.
• Lecturas de voltaje provenientes de sensores compatibles.
• Conteo de objetos o eventos.
• Temporizadores.
• Estados de sensores.
• Mensajes de advertencia.
• Menús de configuración.
• Información de procesos automatizados.

La visualización permite consultar datos del proyecto sin depender permanentemente de la pantalla de un computador.

7. Aplicaciones en robótica educativa

En proyectos de robótica, el Módulo LCD 2×16 Fondo Azul puede utilizarse como un sistema de información visual para mostrar estados y mediciones.

Es posible programar mensajes relacionados con el funcionamiento del robot, sus sensores y sus diferentes modos de operación.

Aplicaciones de robótica

• Mostrar el estado de funcionamiento de un robot.
• Visualizar lecturas de sensores de distancia.
• Presentar información de sensores de movimiento.
• Mostrar mensajes durante procesos automatizados.
• Visualizar contadores y temporizadores.
• Desarrollar menús de configuración.
• Implementar interfaces educativas.
• Crear paneles de información para prototipos.

8. Programación mediante Arduino IDE

El Módulo LCD 2×16 Fondo Azul puede utilizarse con bibliotecas compatibles con pantallas LCD de interfaz paralela.

En proyectos Arduino es habitual utilizar la biblioteca LiquidCrystal, que facilita el envío de comandos y caracteres a pantallas LCD compatibles.

Funciones habituales de programación

• Inicialización de la pantalla.
• Configuración de 16 columnas y 2 filas.
• Visualización de mensajes.
• Posicionamiento del cursor.
• Actualización de datos.
• Limpieza del contenido mostrado.
• Visualización de variables numéricas.
• Presentación de estados y resultados.

El funcionamiento depende de la correcta conexión de los terminales y de la configuración realizada en el programa.

9. Características técnicas del Módulo LCD 2×16 Fondo Azul

Característica	Especificación
Nombre del producto	Módulo LCD 2×16 Fondo Azul
Código	JV-47007
Modelo	LCD 1602
Tipo de pantalla	LCD alfanumérica
Capacidad de visualización	2 líneas de 16 caracteres
Total de caracteres	32 posiciones
Retroiluminación	Azul
Alimentación nominal	5V DC
Interfaz	Paralela
Modos de comunicación	4 bits y 8 bits
Terminales	16 conexiones
Ajuste de contraste	Mediante terminal VO y circuito externo
Color de PCB	Verde
Orificios de montaje	4
Aplicación principal	Visualización de información electrónica
Comunicación I2C	Requiere adaptador adicional compatible
Aplicaciones	Arduino, sensores, robótica y automatización

10. Ventajas del Módulo LCD 2×16 Fondo Azul

• Visualización alfanumérica: Permite mostrar textos y números.
• Dos líneas independientes: Facilita la organización de mensajes y mediciones.
• Retroiluminación azul: Proporciona una presentación visual clara.
• Integración con Arduino: Puede utilizarse con microcontroladores compatibles.
• Interfaz paralela: Permite comunicación mediante 4 u 8 bits.
• Diseño compacto: Facilita su incorporación en prototipos.
• Cuatro orificios de fijación: Permiten instalar la pantalla en estructuras adecuadas.
• Aplicaciones educativas: Ideal para aprender programación y electrónica.
• Visualización de sensores: Permite mostrar información procesada por un microcontrolador.
• Versatilidad: Útil para diferentes sistemas electrónicos y de automatización.

11. ¿Cómo utilizar el Módulo LCD 2×16 Fondo Azul?

Para utilizar la pantalla en un proyecto electrónico es necesario realizar las conexiones correspondientes y programar un microcontrolador compatible.

Paso 1. Identificar los terminales

Ubica los 16 puntos de conexión de la pantalla y verifica las funciones de cada uno.

Paso 2. Conectar la alimentación

Realiza las conexiones de alimentación y tierra utilizando el voltaje correspondiente al módulo.

Paso 3. Configurar el contraste

Utiliza el terminal de contraste y los componentes externos adecuados para ajustar la visibilidad de los caracteres.

Paso 4. Conectar las señales de control

Conecta los terminales RS, E y las líneas de datos utilizadas según la configuración elegida.

Paso 5. Configurar Arduino IDE

Prepara el programa utilizando una biblioteca compatible con la pantalla LCD.

Paso 6. Inicializar la pantalla

Configura el sistema para trabajar con una pantalla de 16 columnas y 2 filas.

Paso 7. Mostrar la información

Envía textos, números y variables desde el programa para visualizar los datos en pantalla.

Paso 8. Actualizar los mensajes

Modifica el contenido de la pantalla según las lecturas de sensores o los eventos del proyecto.

12. ¿Para quién está recomendado?

El Módulo LCD 2×16 Fondo Azul es adecuado para diferentes usuarios interesados en electrónica y programación.

• Estudiantes de electrónica.
• Estudiantes de ingeniería.
• Docentes de tecnología.
• Aficionados a Arduino.
• Desarrolladores de prototipos.
• Técnicos electrónicos.
• Personas interesadas en robótica educativa.
• Instituciones educativas.
• Laboratorios de electrónica.
• Desarrolladores de sistemas de automatización.

13. Recomendaciones de conexión y seguridad

• Verificar la alimentación antes de conectar el módulo.
• Respetar la polaridad de los terminales.
• No aplicar voltajes superiores a los admitidos por el dispositivo.
• Identificar correctamente los terminales de control y datos.
• Realizar las conexiones con el sistema apagado.
• Utilizar cables adecuados para proyectos electrónicos.
• Verificar que las conexiones estén firmes.
• Evitar cortocircuitos.
• Proteger la pantalla contra golpes.
• Evitar el contacto con agua y humedad.
• Utilizar un circuito adecuado para regular el contraste.
• Verificar los requisitos de alimentación de la retroiluminación.

14. Ideal para proyectos educativos y aprendizaje STEM

El Módulo LCD 2×16 Fondo Azul permite experimentar con conceptos importantes de electrónica y programación.

Los estudiantes pueden aprender a conectar componentes, configurar señales digitales y mostrar información procesada por un microcontrolador.

Conceptos que permite aprender

• Funcionamiento de pantallas LCD.
• Comunicación paralela.
• Programación de microcontroladores.
• Visualización de variables.
• Lectura y presentación de datos de sensores.
• Control de dispositivos electrónicos.
• Diseño de interfaces de usuario.
• Automatización básica.
• Integración de circuitos electrónicos.
• Desarrollo de prototipos.

15. Preguntas frecuentes

¿El Módulo LCD 2×16 Fondo Azul funciona con Arduino UNO?

Sí, puede utilizarse con Arduino UNO mediante una conexión paralela adecuada y programación compatible.

¿Cuántos caracteres puede mostrar?

Puede visualizar hasta 32 caracteres simultáneamente, distribuidos en dos líneas de 16 caracteres.

¿La pantalla tiene retroiluminación?

Sí. Incorpora retroiluminación de fondo azul.

¿Se puede mostrar información de sensores?

Sí. Mediante un microcontrolador y los sensores correspondientes, puede mostrar temperatura, humedad, voltaje y otras mediciones.

¿Tiene conexión I2C integrada?

No. Este modelo utiliza interfaz paralela. Para comunicación I2C se necesita un módulo adaptador compatible que se adquiere por separado.

¿Se pueden mostrar mensajes personalizados?

Sí. El usuario puede programar textos, números y mensajes adecuados a la capacidad de visualización de la pantalla.

¿Es una pantalla gráfica?

No. Es una pantalla alfanumérica diseñada principalmente para mostrar caracteres, números y símbolos compatibles con su controlador.

16. Visualiza la información de tus proyectos Arduino

El Módulo LCD 2×16 Fondo Azul es una solución práctica para incorporar visualización de información en proyectos de electrónica, robótica, programación y automatización.

Su pantalla de dos líneas, retroiluminación azul, interfaz paralela y capacidad de mostrar hasta 32 caracteres permiten desarrollar aplicaciones educativas y sistemas electrónicos con información visible directamente en el dispositivo.

Es ideal para mostrar datos de sensores, estados de funcionamiento, mediciones electrónicas, mensajes personalizados y menús de control.

¡Incorpora una pantalla LCD a tu proyecto y convierte los datos electrónicos en información visible y fácil de interpretar!

GERIZIM SAS – Tecnología, electrónica, Arduino y componentes para tus proyectos.

Nota técnica: El producto corresponde a una pantalla LCD 1602 de interfaz paralela y retroiluminación azul. No incorpora interfaz I2C integrada. El controlador, el sistema de alimentación y la programación deben configurarse correctamente. La placa Arduino, los cables, el potenciómetro de contraste y otros accesorios no están confirmados como incluidos.
