Protoboard MB-102 – 830 Puntos

Protoboard MB-102 – 830 Puntos

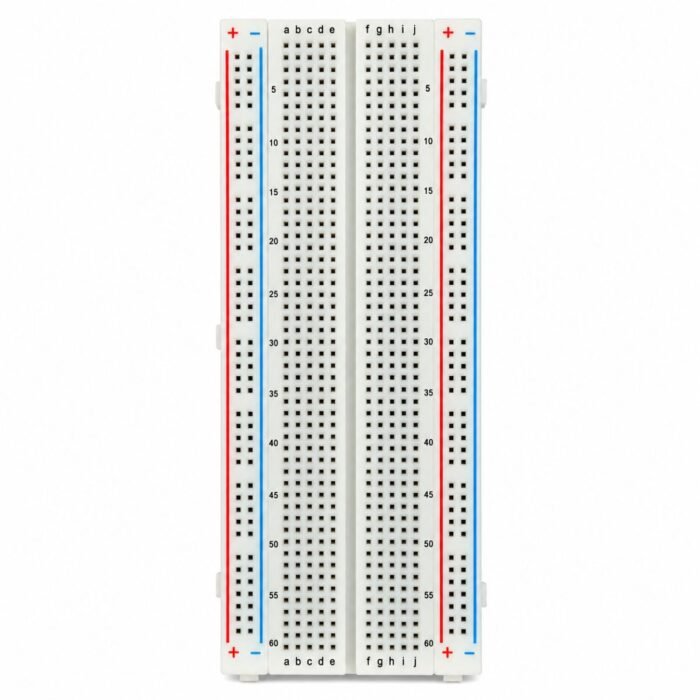

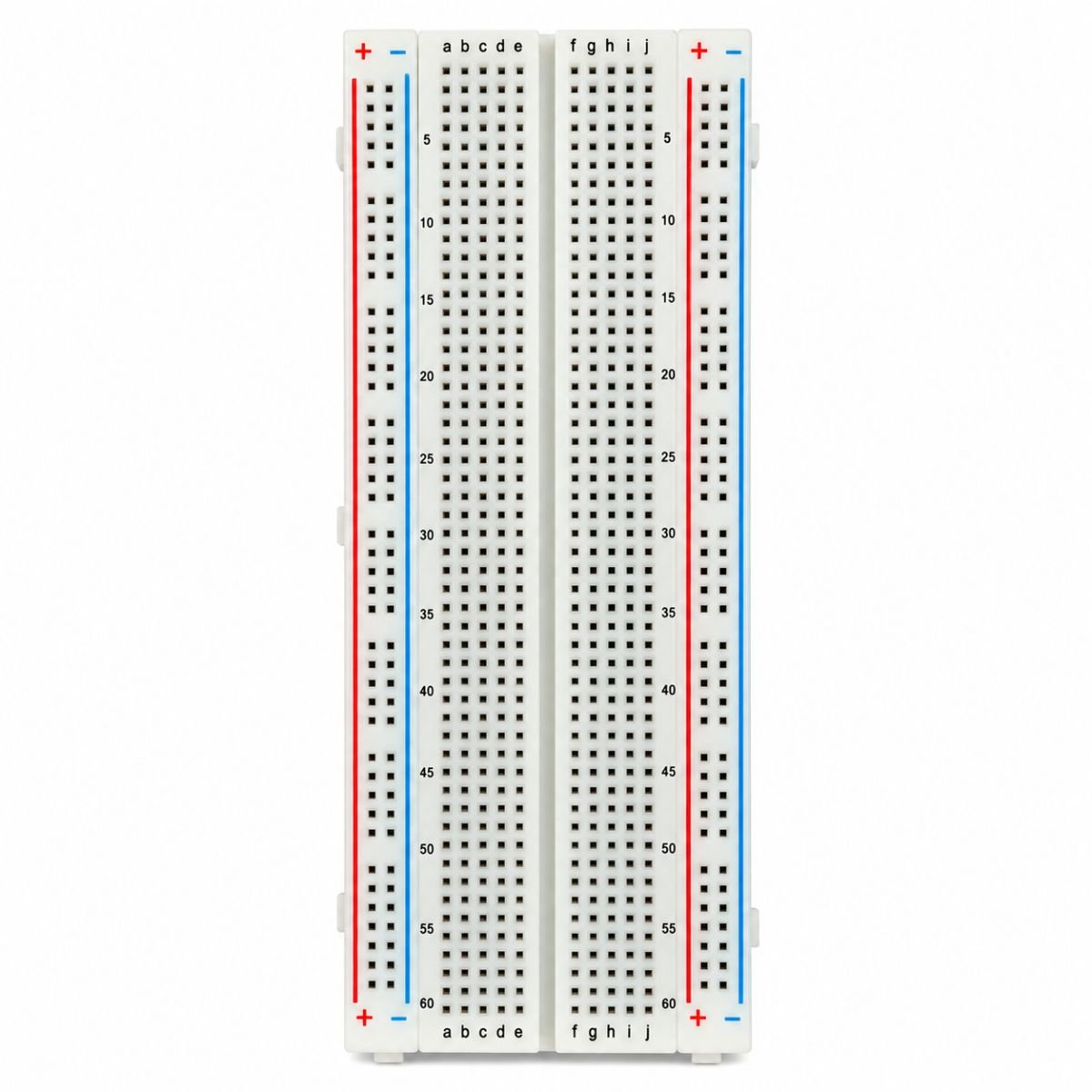

La Protoboard MB-102 – 830 Puntos es una placa de pruebas electrónica de tamaño completo, diseñada para construir, conectar, modificar y comprobar circuitos electrónicos sin necesidad de realizar soldaduras permanentes.

Gracias a sus 830 puntos de conexión, permite desarrollar una gran variedad de proyectos electrónicos, desde circuitos básicos con LEDs y resistencias hasta prototipos que incorporan sensores, módulos electrónicos, circuitos integrados y placas de desarrollo Arduino.

Su diseño incluye una amplia zona central de conexiones y dos buses laterales de alimentación, identificados mediante líneas rojas y azules con símbolos positivos (+) y negativos (-), que ayudan a organizar la distribución eléctrica dentro de los proyectos.

La Protoboard MB-102 – 830 Puntos es especialmente útil para estudiantes, docentes, técnicos, ingenieros, desarrolladores y aficionados a la electrónica que necesitan realizar pruebas y experimentar con diferentes configuraciones de circuitos.

Su sistema de conexión sin soldadura permite insertar, retirar y reorganizar componentes, facilitando la creación de prototipos reutilizables y el aprendizaje práctico de electrónica.

Características de la Protoboard MB-102 – 830 Puntos

• 830 puntos de conexión: Ofrece una amplia superficie para desarrollar circuitos y proyectos electrónicos.
• Modelo MB-102: Protoboard de tamaño completo para prototipado electrónico.
• Montaje sin soldadura: Permite conectar componentes directamente mediante sus terminales compatibles.
• Dos buses laterales de alimentación: Facilitan la organización y distribución de las conexiones eléctricas.
• Identificación de polaridad: Incorpora líneas rojas y azules con símbolos positivos (+) y negativos (-).
• Canal central: Permite colocar circuitos integrados de encapsulado compatible, como los de tipo DIP.
• Conexión de componentes: Adecuada para resistencias, LEDs, transistores, pulsadores y otros dispositivos electrónicos compatibles.
• Compatible con cables jumper: Facilita la interconexión entre componentes y placas de desarrollo.
• Uso con Arduino: Ideal para construir circuitos auxiliares conectados a placas Arduino UNO y otros controladores compatibles.
• Circuitos reutilizables: Los componentes pueden retirarse y reorganizarse para realizar nuevas pruebas.
• Organización de conexiones: Sus filas, columnas y referencias facilitan identificar los puntos de montaje.
• Aplicaciones educativas: Perfecta para prácticas de electrónica, robótica y programación.
• Prototipado rápido: Permite comprobar circuitos antes de realizar un montaje definitivo.

¿Qué es la Protoboard MB-102 – 830 Puntos?

Una protoboard es una placa de conexiones utilizada para construir circuitos electrónicos de prueba sin necesidad de utilizar cautín ni soldadura.

La Protoboard MB-102 – 830 Puntos dispone de una matriz de orificios que contienen contactos eléctricos internos. Estos contactos permiten establecer conexiones entre los terminales de diferentes componentes electrónicos.

Al insertar resistencias, LEDs, circuitos integrados y cables jumper en los puntos correspondientes, es posible construir circuitos temporales y realizar pruebas de funcionamiento.

Una de sus principales ventajas es que permite modificar el circuito tantas veces como sea necesario, siempre que los contactos se encuentren en buenas condiciones.

Esto convierte a la protoboard en una herramienta muy útil para aprender electrónica, experimentar con componentes y desarrollar prototipos antes de realizar conexiones permanentes.

¿Cómo funciona la Protoboard MB-102 – 830 Puntos?

La protoboard utiliza contactos conductores internos que conectan eléctricamente determinados grupos de orificios.

Estos grupos permiten crear circuitos mediante la inserción de componentes y conductores sin necesidad de soldadura.

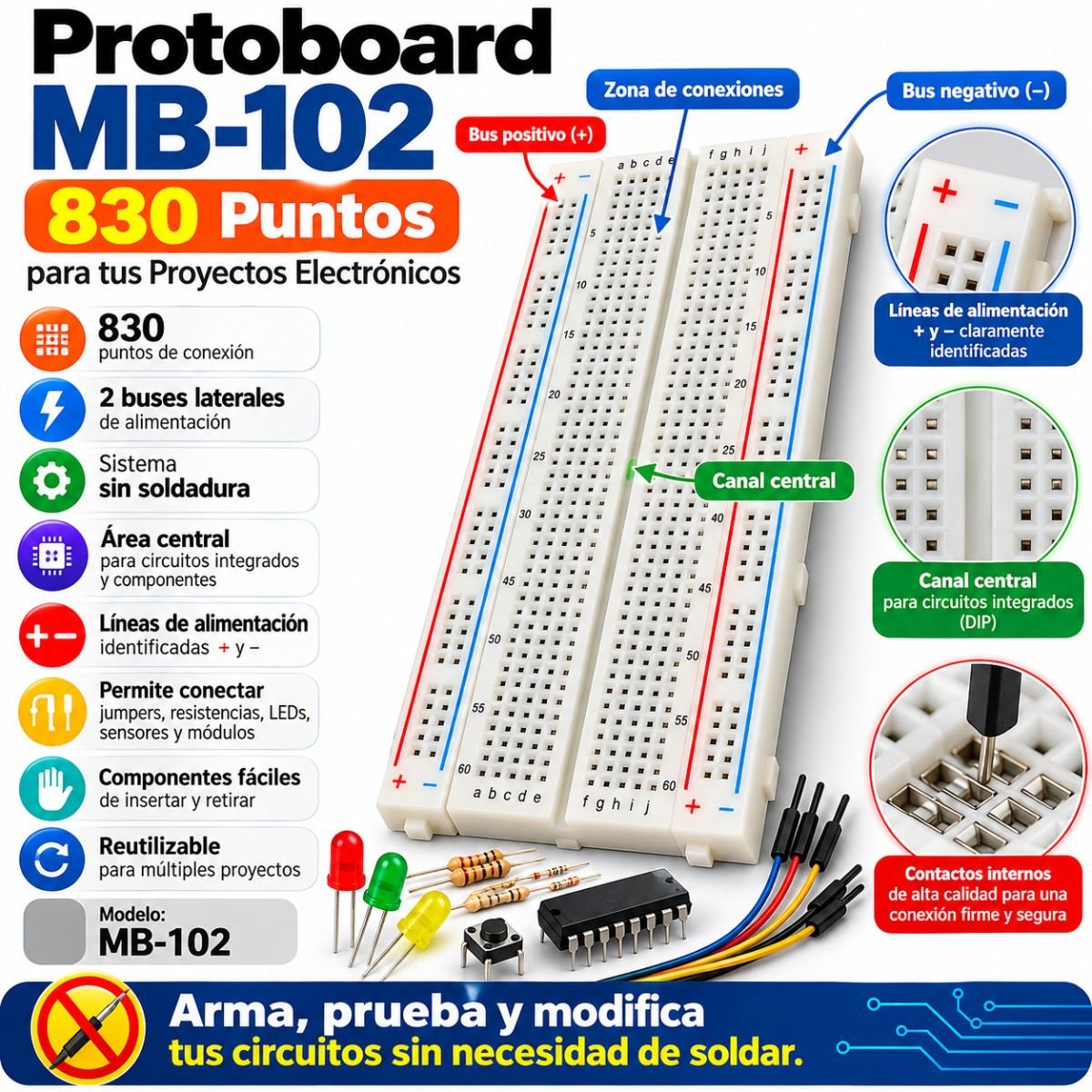

1. Zona central de conexiones

La zona central está organizada en filas y columnas identificadas mediante letras y números.

En una protoboard convencional de este tipo, los grupos de cinco orificios de cada lado del canal central están conectados eléctricamente entre sí.

Esta distribución facilita conectar resistencias, LEDs, pulsadores, transistores, circuitos integrados y cables jumper.

2. Canal central para circuitos integrados

La placa cuenta con una separación longitudinal que divide las zonas centrales de conexión.

Este canal permite instalar circuitos integrados compatibles, especialmente componentes con encapsulado DIP, manteniendo separados los terminales ubicados a cada lado.

3. Buses laterales de alimentación

La Protoboard MB-102 – 830 Puntos incorpora dos zonas laterales destinadas a facilitar la distribución de alimentación eléctrica.

Estas zonas tienen líneas de identificación positivas (+) y negativas (-), que permiten organizar conexiones de alimentación y tierra.

Es importante verificar la continuidad eléctrica de los buses antes de utilizarlos, ya que algunas protoboards presentan segmentos de alimentación separados internamente.

4. Sistema de conexión sin soldadura

Los componentes se insertan directamente en los orificios de la placa.

Esto permite realizar montajes temporales, reemplazar componentes y corregir conexiones sin necesidad de utilizar herramientas de soldadura.

¿Para qué sirve la Protoboard MB-102 – 830 Puntos?

La Protoboard MB-102 – 830 Puntos sirve para construir, experimentar y comprobar circuitos electrónicos durante las etapas de aprendizaje, diseño y desarrollo de proyectos.

Su función principal es permitir conexiones eléctricas temporales entre diferentes componentes electrónicos.

Principales funciones

• Construir circuitos electrónicos sin soldadura.
• Realizar conexiones entre componentes electrónicos.
• Distribuir alimentación eléctrica mediante buses laterales.
• Instalar circuitos integrados compatibles.
• Conectar resistencias, LEDs, sensores y módulos electrónicos.
• Desarrollar proyectos basados en Arduino.
• Realizar pruebas de funcionamiento de circuitos.
• Modificar conexiones durante el desarrollo de prototipos.
• Experimentar con diferentes configuraciones electrónicas.
• Facilitar prácticas educativas y de laboratorio.
• Comprobar circuitos antes de construir una versión permanente.
• Reutilizar componentes electrónicos en nuevos proyectos.

Aplicaciones y usos de la Protoboard MB-102 – 830 Puntos

1. Proyectos con Arduino UNO

La Protoboard MB-102 – 830 Puntos es ideal para complementar proyectos desarrollados con Arduino UNO y otras placas de desarrollo compatibles.

Permite conectar componentes electrónicos externos utilizando cables jumper y organizar circuitos que reciben señales o alimentación desde una placa Arduino.

Es especialmente útil para experimentar con LEDs, resistencias, pulsadores, sensores y diferentes módulos electrónicos.

2. Pruebas con LEDs y resistencias

Permite desarrollar circuitos básicos para aprender conceptos fundamentales de electricidad y electrónica.

Por ejemplo, se pueden construir circuitos para encender LEDs, comprobar resistencias y experimentar con conexiones en serie o paralelo.

Estas prácticas ayudan a comprender la polaridad, la corriente eléctrica y el funcionamiento de los componentes.

3. Conexión de sensores electrónicos

Puede utilizarse en proyectos que incorporan sensores de temperatura, humedad, proximidad, obstáculos, iluminación y otros dispositivos compatibles.

Mediante cables jumper es posible conectar los sensores a las líneas correspondientes de alimentación y señal del circuito.

Esto facilita la experimentación con sistemas electrónicos que necesitan recibir información del entorno.

4. Robótica educativa

Es una herramienta práctica para construir circuitos auxiliares utilizados en proyectos de robótica.

Puede emplearse en robots educativos, vehículos experimentales y sistemas electrónicos que integran sensores, indicadores y módulos de control.

La posibilidad de modificar rápidamente las conexiones facilita desarrollar y mejorar los prototipos.

5. Proyectos escolares y universitarios

La protoboard es ampliamente utilizada como herramienta educativa para aprender electrónica mediante ejercicios prácticos.

Permite realizar experimentos, comprobar conexiones eléctricas y observar el funcionamiento de diferentes componentes.

Es adecuada para estudiantes de electrónica, ingeniería, mecatrónica, programación y áreas relacionadas.

6. Automatización electrónica

Puede utilizarse para desarrollar prototipos de sistemas automatizados que incorporan sensores, indicadores luminosos y circuitos de control.

Es útil durante las primeras etapas de diseño, cuando se necesita comprobar el comportamiento del sistema antes de realizar una implementación definitiva.

7. Pruebas con circuitos integrados

Su canal central facilita la instalación de circuitos integrados compatibles con encapsulado DIP.

Permite realizar conexiones temporales para estudiar el comportamiento de diferentes circuitos electrónicos.

8. Reparación y diagnóstico electrónico

Puede utilizarse para construir circuitos auxiliares de prueba y comprobar el comportamiento de determinados componentes electrónicos.

Su estructura facilita realizar modificaciones y verificar conexiones durante actividades básicas de diagnóstico.

9. Proyectos electrónicos DIY

Es ideal para aficionados que desean desarrollar sus propios dispositivos electrónicos.

Permite experimentar con componentes y construir diferentes circuitos antes de realizar montajes permanentes.

10. Prácticas de laboratorio

La protoboard permite realizar actividades de laboratorio relacionadas con electricidad, electrónica analógica, electrónica digital y sistemas programables.

Su sistema reutilizable facilita desarrollar diferentes experimentos utilizando una misma placa.

Especificaciones técnicas

Nombre del producto	Protoboard MB-102 – 830 Puntos
Código	MB-102
Modelo	MB-102
Tipo de producto	Protoboard o placa de pruebas electrónica
Capacidad	830 puntos de conexión
Color	Blanco
Formato	Tamaño completo
Tipo de montaje	Sin soldadura
Buses de alimentación	2 zonas laterales de alimentación
Identificación de alimentación	Líneas positivas (+) y negativas (-)
Zona central	Matriz para conexión de componentes
Canal central	Adecuado para circuitos integrados DIP compatibles
Componentes compatibles	LEDs, resistencias, jumpers, pulsadores y componentes con terminales apropiados
Aplicaciones	Arduino, electrónica, robótica, automatización y prototipado
Reutilizable	Sí, permite montar y modificar circuitos
Uso recomendado	Pruebas y prototipos de circuitos electrónicos de baja tensión

Ventajas de utilizar la Protoboard MB-102 – 830 Puntos

Amplia capacidad de conexión

Sus 830 puntos ofrecen espacio para desarrollar circuitos electrónicos con varios componentes.

Montaje sin soldadura

Permite construir circuitos temporales sin utilizar cautín ni realizar conexiones permanentes.

Organización de alimentación

Los buses laterales facilitan distribuir conexiones eléctricas dentro de los proyectos.

Fácil modificación de circuitos

Los componentes pueden retirarse y reorganizarse durante las pruebas.

Compatible con proyectos Arduino

Es ideal para complementar placas Arduino y desarrollar montajes con sensores, indicadores y componentes electrónicos.

Ideal para aprendizaje

Permite realizar experimentos educativos y comprender el funcionamiento de los circuitos.

Reutilización de componentes

Facilita desmontar proyectos y utilizar nuevamente sus componentes en otros montajes.

Pruebas antes del montaje definitivo

Permite comprobar circuitos antes de realizar conexiones soldadas o fabricar una placa electrónica permanente.

¿Cómo utilizar la Protoboard MB-102 – 830 Puntos?

Paso 1. Identifica las zonas de conexión

Observa las filas, columnas, el canal central y los buses laterales de alimentación de la placa.

Comprueba la distribución de los contactos y la continuidad eléctrica de las líneas que utilizarás.

Paso 2. Selecciona los componentes

Prepara los componentes necesarios para tu proyecto, como resistencias, LEDs, sensores, pulsadores y cables jumper.

Paso 3. Inserta los componentes

Coloca los terminales en los orificios correspondientes de la protoboard.

Verifica que las conexiones coincidan con el esquema eléctrico del proyecto.

Paso 4. Conecta los cables jumper

Utiliza cables jumper para unir los diferentes puntos del circuito y conectar módulos externos o placas de desarrollo.

Paso 5. Organiza la alimentación

Utiliza los buses laterales para distribuir las conexiones de alimentación cuando resulte apropiado para el proyecto.

Verifica siempre la polaridad y la continuidad de las líneas.

Paso 6. Comprueba las conexiones

Antes de suministrar energía, revisa que los componentes estén correctamente instalados y que no existan cortocircuitos.

Paso 7. Alimenta el circuito

Utiliza una fuente de alimentación de baja tensión compatible con los componentes electrónicos instalados.

Paso 8. Realiza pruebas y modificaciones

Comprueba el funcionamiento del proyecto y realiza los ajustes necesarios.

Desconecta la alimentación antes de modificar las conexiones.

Recomendaciones de uso y seguridad

• Utiliza la protoboard únicamente dentro de los límites eléctricos adecuados para el montaje.
• No conectes directamente la placa a tomacorrientes de la red eléctrica doméstica.
• Verifica la polaridad antes de conectar fuentes de alimentación.
• Evita cortocircuitos entre las líneas positivas y negativas.
• Comprueba la continuidad de los buses laterales antes de utilizarlos.
• Utiliza resistencias limitadoras de corriente cuando los componentes lo requieran.
• No introduzcas terminales demasiado gruesos que puedan deformar los contactos internos.
• Desconecta la alimentación antes de modificar el circuito.
• Evita someter la protoboard a corrientes elevadas o temperaturas excesivas.
• Mantén la placa limpia y protegida de la humedad.
• Verifica los requisitos eléctricos de sensores, módulos y circuitos integrados antes de conectarlos.
• Utiliza conexiones permanentes apropiadas para instalaciones definitivas.

Preguntas frecuentes sobre la Protoboard MB-102 – 830 Puntos

¿Para qué sirve una protoboard de 830 puntos?

Sirve para construir y comprobar circuitos electrónicos mediante conexiones temporales, sin necesidad de soldadura.

¿La Protoboard MB-102 – 830 Puntos es compatible con Arduino UNO?

Sí. Puede utilizarse para desarrollar circuitos auxiliares conectados a Arduino UNO mediante cables jumper.

¿Es necesario soldar los componentes?

No. Su sistema de contactos internos permite insertar y conectar componentes electrónicos compatibles sin soldadura.

¿Se pueden conectar LEDs y resistencias?

Sí. Es adecuada para desarrollar circuitos educativos con LEDs, resistencias y otros componentes electrónicos.

¿Se pueden utilizar sensores Arduino?

Sí. Permite integrar sensores y módulos electrónicos mediante conexiones compatibles.

¿Para qué sirven las líneas rojas y azules?

Sirven para identificar visualmente las líneas destinadas normalmente a conexiones positivas (+) y negativas (-).

Estas marcas ayudan a organizar el circuito, pero no suministran energía por sí mismas.

¿La protoboard incluye una fuente de alimentación?

No. La protoboard es una placa pasiva de conexiones y necesita una fuente externa apropiada cuando el circuito requiere alimentación.

¿La protoboard es reutilizable?

Sí. Permite retirar componentes y realizar nuevas conexiones para desarrollar otros proyectos.

¿Es adecuada para estudiantes?

Sí. Es una herramienta práctica para estudiantes de electrónica, ingeniería, robótica y programación.

¿Se pueden instalar circuitos integrados?

Sí. Su canal central permite instalar circuitos integrados con encapsulados compatibles, como determinados componentes DIP.

¿Se puede utilizar para probar circuitos antes de soldarlos?

Sí. Es una de sus principales aplicaciones, ya que permite comprobar conexiones y realizar modificaciones antes de construir un circuito definitivo.

Contenido del producto

1 Protoboard MB-102 – 830 Puntos.

Importante: Las placas Arduino, cables jumper, sensores, LEDs, resistencias y otros componentes mostrados en imágenes de aplicación son ilustrativos y no están incluidos, salvo indicación expresa en la publicación.

¿Por qué elegir la Protoboard MB-102 – 830 Puntos?

La Protoboard MB-102 – 830 Puntos ofrece una superficie de conexiones práctica para desarrollar proyectos electrónicos, realizar pruebas y experimentar con distintos componentes.

Su estructura de tamaño completo, sus buses laterales y su sistema de montaje sin soldadura facilitan la construcción de circuitos reutilizables.

Es una herramienta útil tanto para quienes están comenzando a estudiar electrónica como para técnicos y desarrolladores que necesitan comprobar prototipos antes de su implementación definitiva.

Compra tu Protoboard MB-102 – 830 Puntos en GERIZIM SAS

En GERIZIM SAS encontrarás productos y accesorios para desarrollar proyectos Arduino, robótica educativa, automatización y electrónica.

La Protoboard MB-102 – 830 Puntos es una excelente alternativa para construir circuitos, conectar componentes y desarrollar prototipos electrónicos de manera rápida, organizada y sin soldadura.

Complementa tus proyectos con cables jumper, sensores, resistencias, LEDs, módulos electrónicos y placas de desarrollo disponibles en nuestra tienda.

GERIZIM SAS – Tecnología, electrónica y soluciones para tus proyectos.
