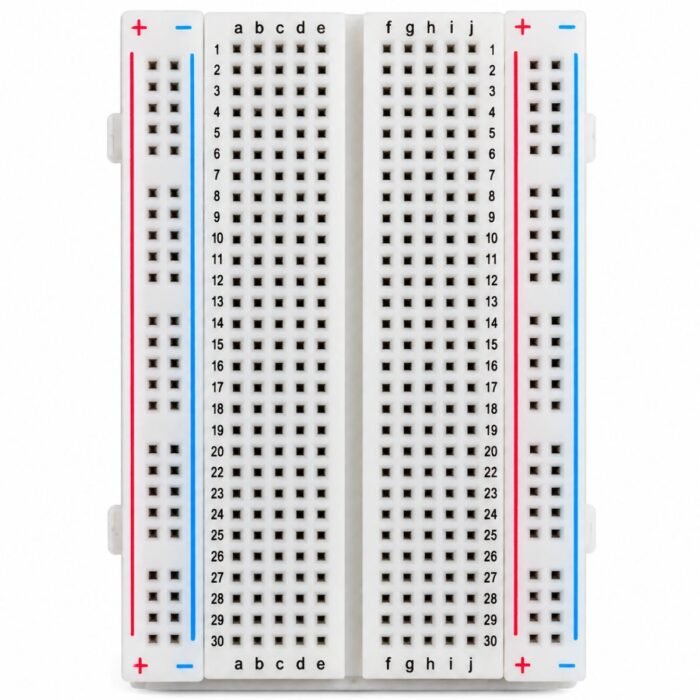

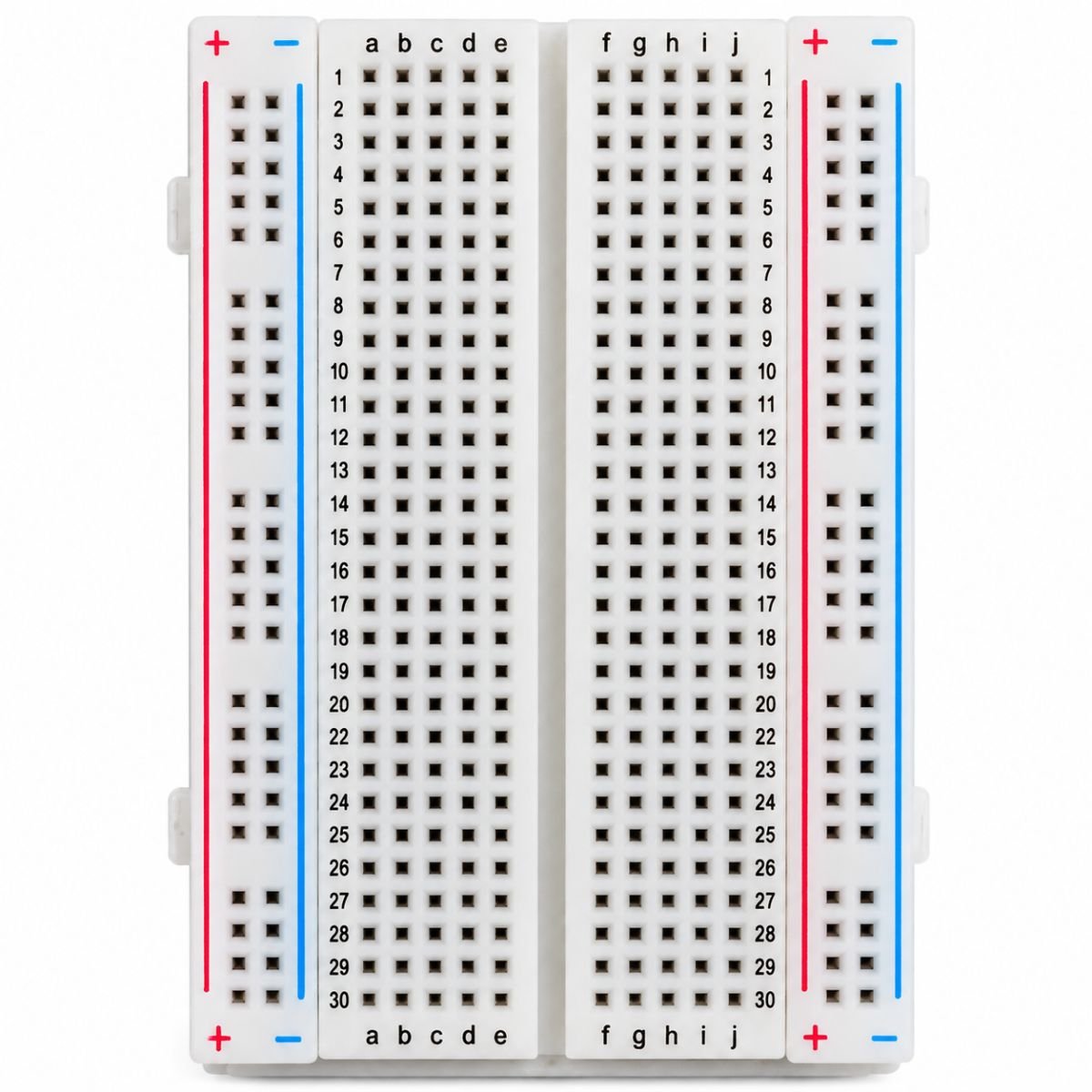

Protoboard Pequeña Blister 400 Puntos

Protoboard Pequeña Blister 400 Puntos

La Protoboard Pequeña Blister 400 Puntos es una placa de pruebas electrónica diseñada para construir, conectar, experimentar y comprobar circuitos electrónicos sin necesidad de realizar soldaduras permanentes.

Gracias a sus 400 puntos de conexión, permite desarrollar proyectos de electrónica, robótica educativa, automatización y prototipado utilizando componentes como resistencias, LEDs, sensores, circuitos integrados compatibles y cables jumper.

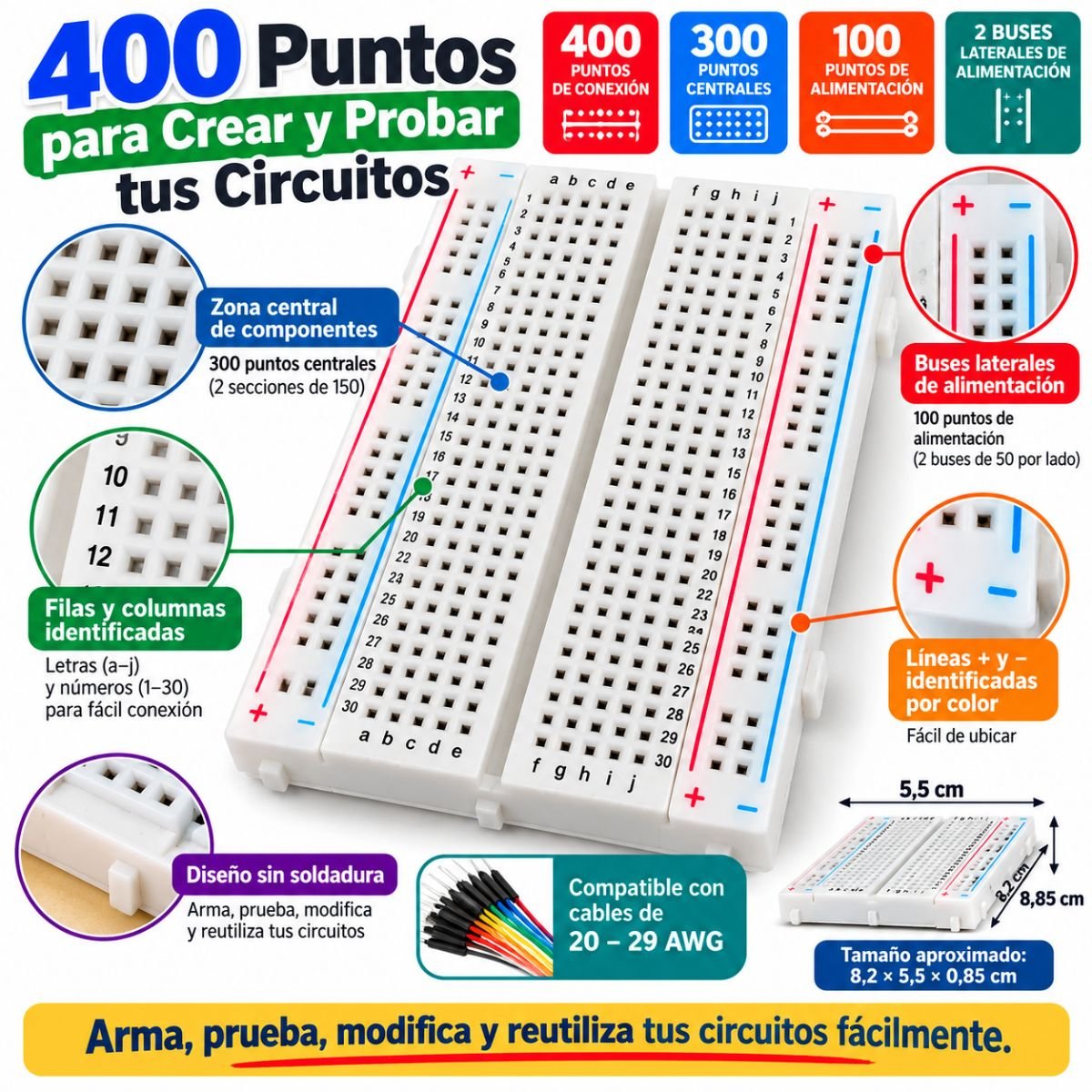

Su estructura incorpora 300 puntos en la zona central y 100 puntos distribuidos en los carriles de alimentación, facilitando la organización de los componentes y las conexiones eléctricas durante las pruebas.

La Protoboard Pequeña Blister 400 Puntos cuenta con líneas laterales identificadas mediante símbolos positivos (+) y negativos (-), que ayudan a organizar la alimentación de los circuitos electrónicos.

Su diseño compacto, con dimensiones aproximadas de 8,2 x 5,5 x 0,85 cm, permite utilizarla en espacios reducidos, proyectos educativos, laboratorios y pequeños montajes electrónicos.

Es una herramienta especialmente útil para estudiantes, docentes, técnicos, ingenieros y aficionados a la electrónica que necesitan realizar pruebas, experimentar con componentes y modificar circuitos de manera práctica.

Características de la Protoboard Pequeña Blister 400 Puntos

• 400 puntos de conexión: Capacidad para construir circuitos electrónicos utilizando diferentes componentes.
• 300 puntos centrales: Zona destinada a realizar conexiones entre componentes electrónicos.
• 100 puntos de alimentación: Distribuidos en carriles laterales para organizar las conexiones eléctricas.
• Modelo WB-100: Placa de pruebas electrónica compacta para prototipado.
• Montaje sin soldadura: Permite insertar componentes directamente en sus puntos de conexión.
• Color blanco: Facilita la identificación visual de los componentes y las conexiones.
• Dimensiones aproximadas: 8,2 x 5,5 x 0,85 cm.
• Conductores compatibles: Rango de cable de 20 a 29 AWG, según las especificaciones del catálogo.
• Buses laterales de alimentación: Facilitan la distribución de conexiones de alimentación dentro del montaje.
• Identificación de polaridad: Líneas rojas y azules con símbolos positivos (+) y negativos (-).
• Canal central: Permite la instalación de circuitos integrados con encapsulados compatibles.
• Compatible con cables jumper: Facilita la interconexión entre componentes, sensores y placas de desarrollo.
• Componentes reutilizables: Permite retirar, sustituir y reorganizar componentes sin soldadura.
• Diseño compacto: Ideal para proyectos electrónicos pequeños y aplicaciones educativas.
• Aplicaciones: Arduino, robótica, automatización, electrónica y prototipado.

¿Qué es la Protoboard Pequeña Blister 400 Puntos?

Una protoboard es una placa de conexiones que permite desarrollar circuitos electrónicos de prueba sin necesidad de utilizar cautín ni soldadura.

La Protoboard Pequeña Blister 400 Puntos utiliza una matriz de orificios con contactos conductores internos que permiten conectar eléctricamente determinados grupos de terminales.

Al insertar componentes electrónicos y cables jumper en los puntos correspondientes, es posible construir circuitos temporales para comprobar su funcionamiento.

Una de sus principales ventajas es que permite realizar modificaciones de manera sencilla, facilitando la experimentación con diferentes configuraciones electrónicas.

Es una herramienta muy útil para aprender electrónica, probar componentes y desarrollar prototipos antes de construir un circuito definitivo.

¿Cómo funciona la Protoboard Pequeña Blister 400 Puntos?

La protoboard funciona mediante contactos eléctricos internos que conectan determinados orificios de su superficie.

Su distribución permite establecer conexiones entre componentes sin necesidad de utilizar soldadura.

1. Zona central de 300 puntos

La zona central está formada por una matriz de conexiones organizada mediante filas y columnas.

En este tipo de protoboard, los grupos de cinco orificios de cada lado del canal central se encuentran conectados eléctricamente entre sí.

Esta organización permite insertar resistencias, LEDs, transistores, pulsadores, circuitos integrados y otros componentes electrónicos compatibles.

2. Carriles laterales de alimentación

La placa incorpora carriles laterales destinados a organizar las conexiones de alimentación.

Estos carriles están identificados visualmente con símbolos positivos (+) y negativos (-), facilitando la distribución de energía hacia los diferentes componentes del circuito.

Las líneas marcadas no generan energía por sí mismas. Es necesario conectarlas a una fuente de alimentación externa adecuada.

Antes de utilizar los carriles, se recomienda verificar su continuidad eléctrica, ya que algunos modelos presentan segmentos separados internamente.

3. Canal central

La protoboard dispone de una separación central que permite instalar circuitos integrados con encapsulado DIP compatible.

Esta separación ayuda a mantener independientes las conexiones de los terminales ubicados a cada lado del circuito integrado.

4. Sistema de montaje sin soldadura

Los terminales de los componentes se insertan directamente en los orificios de la placa.

Esto permite montar, desmontar y modificar circuitos electrónicos sin realizar conexiones permanentes.

¿Para qué sirve la Protoboard Pequeña Blister 400 Puntos?

La Protoboard Pequeña Blister 400 Puntos sirve para desarrollar circuitos electrónicos experimentales, realizar pruebas de funcionamiento y comprobar conexiones antes de construir un montaje definitivo.

Su diseño permite experimentar con diferentes componentes electrónicos y realizar modificaciones rápidas durante el proceso de aprendizaje o desarrollo.

Funciones principales

• Construir circuitos electrónicos sin soldadura.
• Realizar conexiones eléctricas temporales.
• Conectar resistencias, LEDs y componentes electrónicos.
• Integrar sensores y módulos compatibles.
• Desarrollar proyectos con Arduino.
• Distribuir conexiones de alimentación mediante carriles laterales.
• Probar diferentes configuraciones de circuitos.
• Modificar conexiones sin utilizar herramientas de soldadura.
• Facilitar prácticas educativas de electrónica.
• Comprobar circuitos antes de realizar instalaciones permanentes.
• Reutilizar componentes electrónicos en nuevos proyectos.

Aplicaciones y usos de la Protoboard Pequeña Blister 400 Puntos

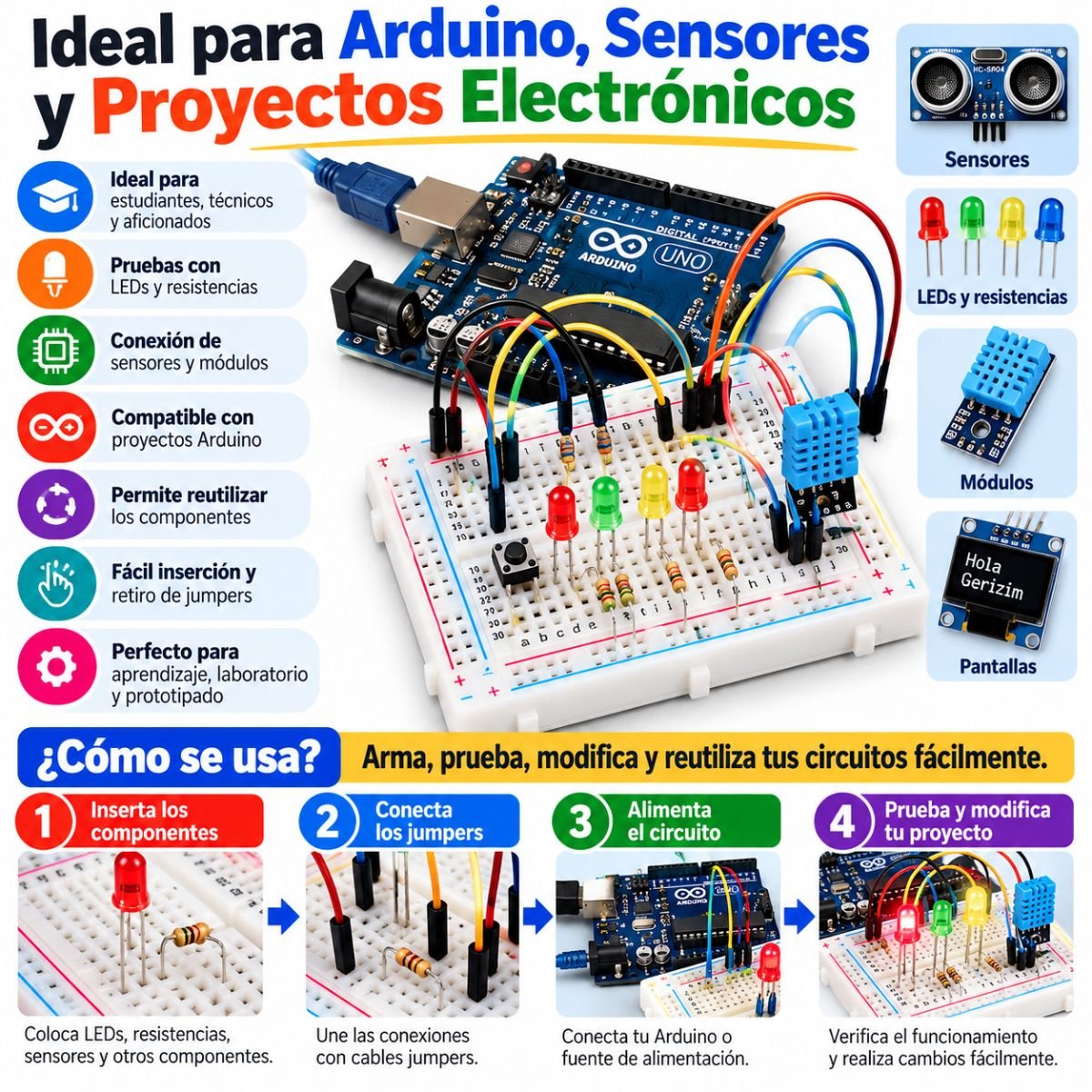

1. Proyectos Arduino

La Protoboard Pequeña Blister 400 Puntos es ideal para desarrollar circuitos auxiliares utilizados en proyectos con Arduino UNO y otras placas de desarrollo compatibles.

Permite conectar resistencias, LEDs, sensores, pulsadores y otros componentes mediante cables jumper.

Es especialmente útil para experimentar con programas que controlan dispositivos electrónicos y reciben información de sensores.

2. Pruebas con LEDs y resistencias

Permite construir circuitos básicos utilizando diodos LED y resistencias.

Estas prácticas ayudan a comprender conceptos relacionados con polaridad, voltaje, corriente eléctrica y conexiones en serie o paralelo.

Es adecuada para estudiantes que están comenzando a aprender electrónica.

3. Conexión de sensores electrónicos

Puede utilizarse para integrar sensores de temperatura, humedad, proximidad, movimiento y otros módulos electrónicos compatibles.

Mediante cables jumper es posible realizar conexiones entre los sensores y las placas de desarrollo.

Esto facilita el desarrollo de proyectos que necesitan recibir información del entorno.

4. Robótica educativa

Es una herramienta práctica para desarrollar proyectos de robótica en colegios, universidades y talleres de electrónica.

Puede utilizarse para construir circuitos auxiliares en robots educativos y pequeños sistemas automatizados.

Su diseño compacto facilita incorporarla en proyectos donde se dispone de espacio limitado.

5. Proyectos escolares y universitarios

La protoboard permite realizar experimentos educativos relacionados con electricidad, electrónica y programación.

Los estudiantes pueden comprobar conexiones, identificar componentes y observar el funcionamiento de diferentes circuitos.

Es adecuada para prácticas de laboratorio y actividades de aprendizaje técnico.

6. Automatización electrónica

Puede utilizarse para construir prototipos de sistemas electrónicos que incorporan sensores, indicadores y circuitos de control.

Es útil durante las primeras etapas del desarrollo de proyectos de automatización.

7. Pruebas con circuitos integrados

El canal central permite instalar determinados circuitos integrados con encapsulado DIP compatible.

Esto facilita experimentar con circuitos electrónicos digitales y analógicos.

8. Desarrollo de prototipos electrónicos

Es ideal para comprobar el funcionamiento de circuitos antes de realizar conexiones soldadas o fabricar una placa electrónica definitiva.

Los componentes pueden retirarse, sustituirse y reorganizarse para probar diferentes configuraciones.

9. Proyectos electrónicos DIY

Es adecuada para aficionados que desean construir dispositivos y experimentar con componentes electrónicos.

Puede utilizarse en proyectos personales, pequeños circuitos y actividades de aprendizaje.

10. Prácticas de laboratorio

Facilita el desarrollo de experimentos con circuitos electrónicos de baja tensión.

Su sistema de conexiones temporales permite realizar diferentes prácticas utilizando una misma placa.

Especificaciones técnicas

Nombre del producto	Protoboard Pequeña Blister 400 Puntos
Código	WB-100
Modelo	WB-100
Tipo de producto	Protoboard o placa de pruebas electrónica
Capacidad total	400 puntos de conexión
Puntos centrales	300
Puntos de alimentación	100
Color	Blanco
Dimensiones aproximadas	8,2 x 5,5 x 0,85 cm
Tipo de montaje	Sin soldadura
Buses de alimentación	Laterales, identificados con símbolos + y –
Conductores compatibles	20 a 29 AWG
Canal central	Adecuado para componentes y circuitos integrados DIP compatibles
Componentes compatibles	LEDs, resistencias, cables jumper, sensores y módulos con terminales adecuados
Compatibilidad	Proyectos Arduino y otras placas de desarrollo
Aplicaciones	Electrónica, robótica, automatización y prototipado
Reutilizable	Sí, permite montar y modificar circuitos
Uso recomendado	Pruebas de circuitos electrónicos de baja tensión

Ventajas de la Protoboard Pequeña Blister 400 Puntos

Montaje sin soldadura

Permite construir circuitos electrónicos sin utilizar cautín ni soldadura permanente.

400 puntos de conexión

Ofrece espacio para desarrollar diferentes circuitos y conectar múltiples componentes electrónicos.

Diseño compacto

Sus dimensiones aproximadas de 8,2 x 5,5 x 0,85 cm permiten utilizarla en pequeños proyectos y espacios reducidos.

Carriles laterales de alimentación

Facilitan organizar las conexiones positivas y negativas del circuito.

Ideal para Arduino

Puede utilizarse junto con placas Arduino para desarrollar circuitos y realizar pruebas con componentes electrónicos.

Fácil modificación de circuitos

Permite cambiar conexiones y sustituir componentes durante las pruebas.

Componentes reutilizables

Los componentes pueden desmontarse y utilizarse nuevamente en otros proyectos.

Aprendizaje práctico

Facilita comprender conceptos relacionados con conexiones eléctricas, componentes electrónicos y funcionamiento de circuitos.

Prototipado rápido

Permite construir y comprobar circuitos antes de realizar un montaje definitivo.

¿Cómo utilizar la Protoboard Pequeña Blister 400 Puntos?

Paso 1. Identifica las zonas de conexión

Observa la zona central, el canal de separación y los carriles laterales de alimentación.

Comprueba cómo están distribuidas las conexiones internas de la protoboard.

Paso 2. Selecciona los componentes

Prepara resistencias, LEDs, sensores, pulsadores, cables jumper y otros componentes necesarios para tu proyecto.

Paso 3. Inserta los componentes

Coloca los terminales de los componentes en los orificios correspondientes.

Verifica que las conexiones coincidan con el esquema eléctrico del circuito.

Paso 4. Conecta los cables jumper

Utiliza cables jumper compatibles para establecer las conexiones eléctricas necesarias.

Paso 5. Organiza la alimentación

Conecta una fuente de alimentación de baja tensión adecuada para los componentes utilizados.

Utiliza los carriles laterales para organizar las conexiones positivas y negativas cuando corresponda.

Paso 6. Verifica las conexiones

Antes de alimentar el circuito, comprueba que no existan conexiones incorrectas ni cortocircuitos.

Paso 7. Realiza las pruebas

Comprueba el funcionamiento de los componentes y verifica que el circuito responda correctamente.

Paso 8. Modifica y reutiliza

Desconecta la alimentación antes de realizar cambios.

Retira, sustituye o reorganiza los componentes para experimentar con nuevas configuraciones.

Recomendaciones de uso y seguridad

• Utiliza la protoboard para circuitos electrónicos de baja tensión.
• No la conectes directamente a tomacorrientes domésticos.
• Verifica la polaridad antes de conectar fuentes de alimentación.
• Evita cortocircuitos entre las líneas positivas y negativas.
• Comprueba la continuidad eléctrica de los carriles laterales.
• Utiliza cables y terminales compatibles con los contactos de la placa.
• No fuerces componentes con terminales demasiado gruesos.
• Desconecta la alimentación antes de modificar conexiones.
• Utiliza resistencias limitadoras de corriente cuando sean necesarias.
• Respeta las especificaciones eléctricas de los componentes.
• Evita utilizar la protoboard en circuitos de potencia elevada.
• Mantén la placa protegida de líquidos y humedad.

Preguntas frecuentes sobre la Protoboard Pequeña Blister 400 Puntos

¿Para qué sirve una protoboard de 400 puntos?

Sirve para construir, probar y modificar circuitos electrónicos mediante conexiones temporales sin necesidad de soldadura.

¿La Protoboard Pequeña Blister 400 Puntos es compatible con Arduino?

Sí. Puede utilizarse para desarrollar circuitos auxiliares conectados a placas Arduino mediante cables jumper compatibles.

¿Cuántos puntos de conexión tiene?

Cuenta con 400 puntos, distribuidos en 300 puntos centrales y 100 puntos destinados a los carriles de alimentación.

¿Es necesario soldar los componentes?

No. La protoboard permite insertar componentes electrónicos directamente en sus contactos internos.

¿Se pueden conectar LEDs y resistencias?

Sí. Es adecuada para realizar circuitos experimentales con LEDs, resistencias y otros componentes electrónicos compatibles.

¿Se pueden utilizar sensores Arduino?

Sí. Permite conectar sensores y módulos electrónicos mediante terminales compatibles o cables jumper.

¿Para qué sirven las líneas rojas y azules?

Identifican visualmente las zonas utilizadas normalmente para conexiones positivas (+) y negativas (-).

¿La protoboard incluye alimentación eléctrica?

No. Es una placa pasiva de conexiones y necesita una fuente externa apropiada cuando el circuito requiere alimentación.

¿La protoboard es reutilizable?

Sí. Permite retirar componentes, modificar conexiones y construir nuevos circuitos.

¿Cuáles son sus dimensiones?

Sus medidas aproximadas son 8,2 cm de largo, 5,5 cm de ancho y 0,85 cm de alto.

¿Qué cables se pueden utilizar?

El catálogo indica compatibilidad con conductores de 20 a 29 AWG.

¿Se pueden instalar circuitos integrados?

Sí. Su canal central permite colocar circuitos integrados con encapsulados compatibles, como determinados modelos DIP.

¿Es adecuada para estudiantes?

Sí. Es una herramienta práctica para aprender electrónica, desarrollar proyectos Arduino y realizar experimentos educativos.

¿Se puede utilizar para probar circuitos antes de soldarlos?

Sí. Permite comprobar el funcionamiento de las conexiones antes de construir un circuito permanente.

Contenido del producto

1 Protoboard Pequeña Blister 400 Puntos.

Importante: Las placas Arduino, sensores, cables jumper, LEDs, resistencias y otros componentes mostrados en imágenes de aplicación son ilustrativos y no están incluidos, salvo que se indique expresamente lo contrario.

¿Por qué elegir la Protoboard Pequeña Blister 400 Puntos?

La Protoboard Pequeña Blister 400 Puntos combina una capacidad de conexión práctica con un diseño compacto que facilita desarrollar proyectos electrónicos.

Sus 400 puntos permiten construir circuitos con diferentes componentes, mientras que sus carriles laterales ayudan a organizar las conexiones de alimentación.

Es ideal para estudiantes, docentes, técnicos, ingenieros y aficionados que necesitan experimentar con circuitos electrónicos sin realizar soldaduras permanentes.

Su sistema reutilizable permite realizar pruebas, corregir conexiones y desarrollar nuevas ideas de manera rápida y organizada.

Compra tu Protoboard Pequeña Blister 400 Puntos en GERIZIM SAS

En GERIZIM SAS encontrarás protoboards, cables jumper, sensores, módulos electrónicos y accesorios para desarrollar proyectos Arduino, robótica educativa, automatización y electrónica.

La Protoboard Pequeña Blister 400 Puntos es una solución práctica para construir, probar y modificar circuitos electrónicos sin necesidad de soldadura.

Complementa tus proyectos con componentes electrónicos y accesorios para prototipado disponibles en nuestra tienda.

GERIZIM SAS – Tecnología, electrónica y soluciones para tus proyectos.
